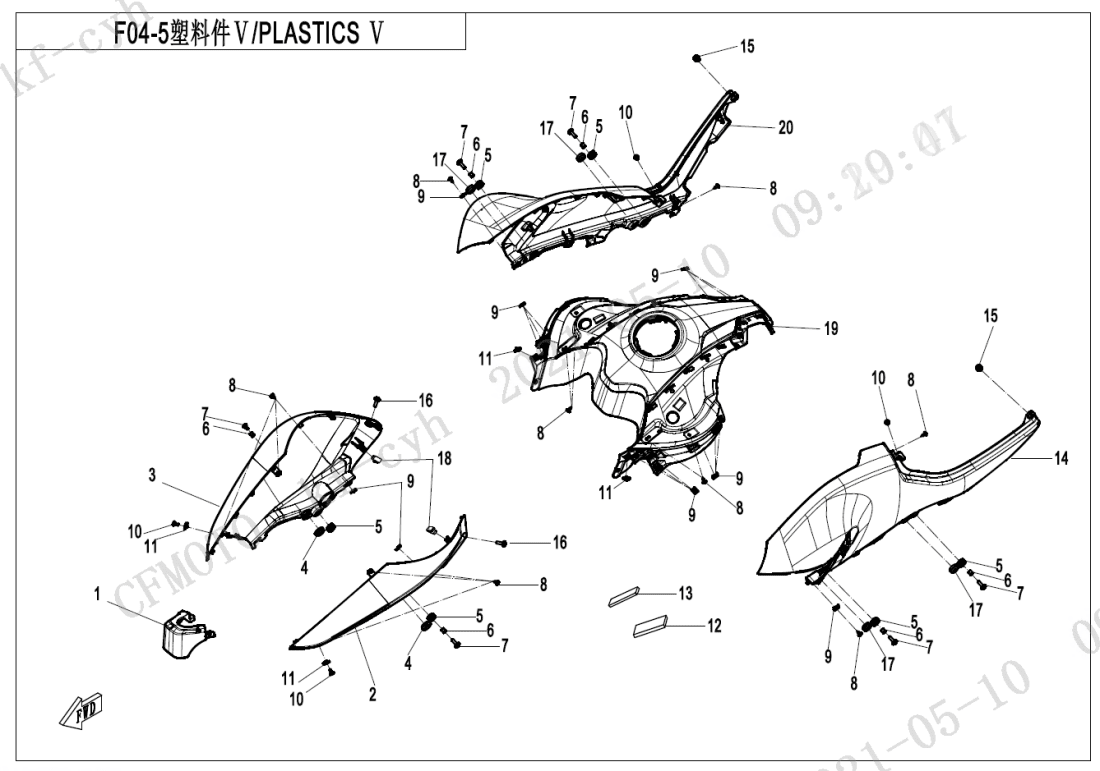

F04‑5 PLASTICS5
F00‑B ENGINE FITTINGS (12)
F01‑A LOCK KIT (7)
F02 MUFFLER (24)
F03‑1 FRONT BRACKET (25)
F03‑2 MAIN FRAME (29)
F03‑3 REAR FRAME (13)
F03‑4 SIDE STAND@^MIDDLE SUPPORTER (21)
F04‑1 PLASTICS1 (13)
F04‑2 PLASTICS2(EXPLORE EDITION) (23)
F04‑3 PLASTICS3 (16)
F04‑4-B PLASTICS4 (14)
F04‑5 PLASTICS5 (24)
F04‑6 PLASTICS6 (10)
F04‑7 PLASTICS7(EXPLORE EDITION) (26)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (19)
F07‑C FRONT WHEEL(EXPLORE EDITION) (25)
F08 BRAKE SYSTEM (65)
F10‑C STEERING SYSTEM(EXPLORE EDITION) (30)
F11‑C REAR WHEEL(EXPLORE EDITION) (32)
F12 FUEL TANK (19)
F13‑B SEAT ASSY(HEATING FUNCTION) (15)
F14 FOOTREST @^ REAR HANDRAIL (57)
F15‑1-C ELECTRIC SYSTEM(EXPLORE EDITION) (43)
F16 LIGHTS (16)
F17‑C DASHBOARD ASSY(EXPLORE EDITION) (19)
F18 COOLING SYSTEM (21)
F19‑1 LABEL (5)
F19‑2 WARNING DECAL KITS (2)
F19‑3 DECAL(EXPLORE EDITION‑STARRY WHITE) (9)
F19‑4 DECAL(EXPLORE EDITION‑GEM BLACK) (9)
F19‑5 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F22 SIDE BOX BRACKET (15)
F25 FRONT BUMPER (9)
F36 FUEL VAPORIZATION SYSTEM (17)
F38‑A OWNER\'S MANUAL (1)
F38‑B OWNER\'S MANUAL(Russian) (1)
F41 AIR FILTER (14)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky COVER, IGNITION LOCK6WWV-043901-5000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046501-5000 |
Počet 4 | Cena 160 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT CLIP M56KM#-040081-8000-M1 |
Počet 10 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPONGE STRAP6KM#-040066-8001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPONGE MAT6KM#-160420-8001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH PANEL, FUEL TANK6WWV-041101-5000-0VS00 |
Počet 1 | Cena 4 806 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH PANEL, FUEL TANK6WWV-041101-5000-0D500 |
Počet 1 | Cena 4 806 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLASP8080-000001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky UPPER PANEL, FUEL TANK6WWV-041201-5000 |
Počet 1 | Cena 2 379 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LH FRONT PANEL, FUEL TANK6WWV-041301-5000-0ET00 |
Počet 1 | Cena 5 663 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LH FRONT PANEL, FUEL TANK6WWV-041301-5000-0BM00 |
Počet 1 | Cena 5 663 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH PANEL, FUEL TANK6WWV-041001-5000-0D500 |
Počet 1 | Cena 4 341 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky RH PANEL, FUEL TANK6WWV-041001-5000-0VS00 |
Počet 1 | Cena 4 341 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH FRONT PANEL, FUEL TANK6WWV-041401-5000-0ET00 |
Počet 1 | Cena 3 674 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH FRONT PANEL, FUEL TANK6WWV-041401-5000-0BM00 |
Počet 1 | Cena 3 674 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DAMPER, FRONT FENDER8080-040064 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 14 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 16 | Cena 14,51 Kč |
