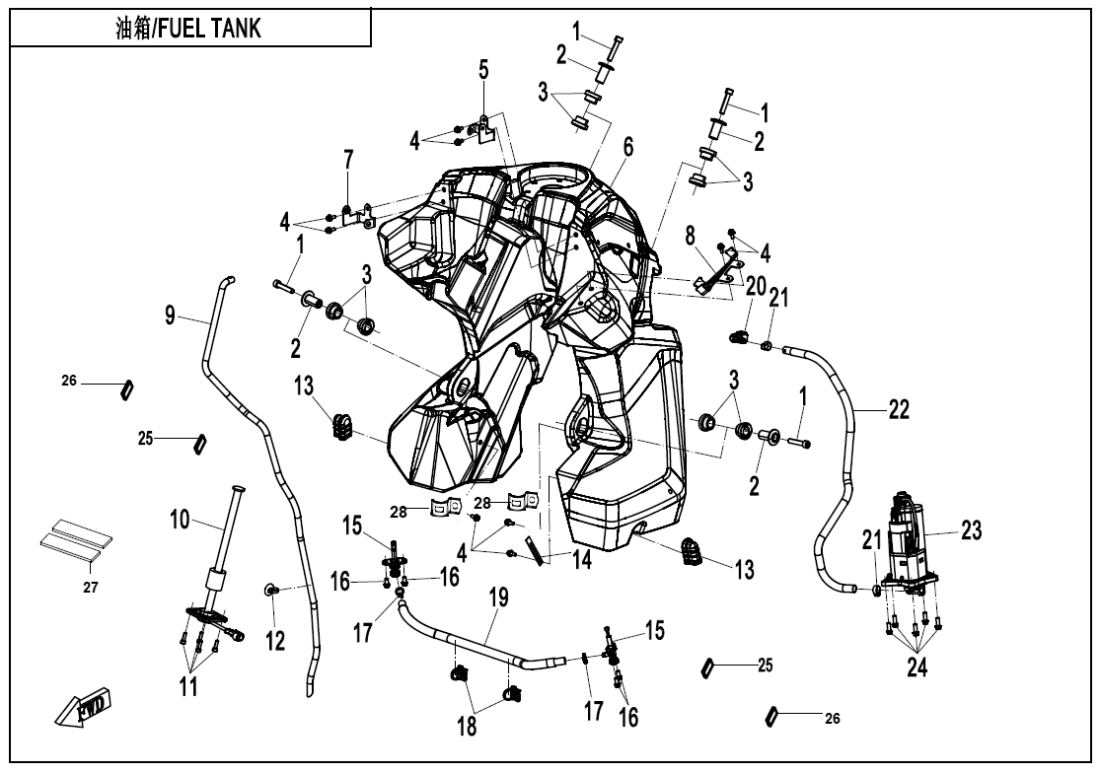

F12 FUEL TANK
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SCREW M8x4030102-080040810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BEARING SLEEVE, EXTERNALC61007060000 |
Počet 4 | Cena 319 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky COLLAR BUSHING, FRONT TANK HOLDERC61007065000 |
Počet 8 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Matice30006-050010810 Alternativy: 30006-050012810 |
Počet 7 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DASHBOARD COVER PLATE REAR LH BRACKET6WWV-030180-8001 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FUEL TANK ASSY6WWV-121000-8001-0BV00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DASHBOARD COVER PLATE REAR RH BRACKET6WWV-030190-8001 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BCM BRACKET6WWV-030160-8000 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FUEL TANK OVERFLOW PIPE6WWV-120001-8000 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUEL LEVEL SENSOR6WWV-170200-8001-M1 |
Počet 1 | Cena 2 556 Kč | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky AH SCREW DIN0912-M 5X16C0009120501600 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky TANK RUBBERC60307020000 |
Počet 2 | Cena 261 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FUEL COCK CPL.C58507003200 |
Počet 2 | Cena 305 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HH COLLAR SCREW M6X12 TX30C0000250601200 |
Počet 4 | Cena 218 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP YDNAC 10128 12MMK-58031005000 |
Počet 2 | Cena 305 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TIE BAND ASSY6WWV-120050-8000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FUEL TANK CONNECTING PIPE ASSY6WWV-120020-8000 |
Počet 1 | Cena 581 Kč | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY6WWV-120010-8001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FUEL PUMPC63507088100 |
Počet 1 | Cena 3 935 Kč | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky HH COLLAR SCREW M6X16 TX30C0000250601600 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SPONGE MAT6GU#-040072-6000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SPONGE STRAP 26KM#-040076-8000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SPONGE PAD, FUEL TANK6WWV-040078-8000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky CLIP6WWV-030080-8000 |
Počet 2 | Cena cena není stanovena | není skladem |
