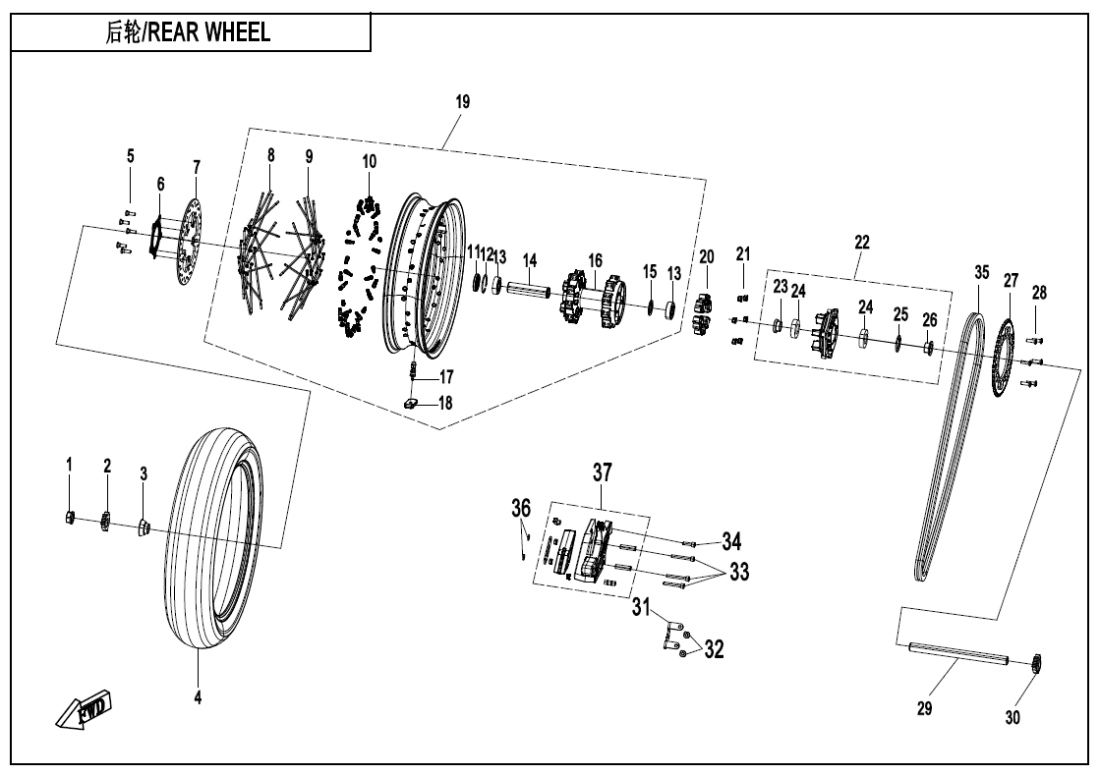

F11 REAR WHEEL
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky NUT, REAR WHEEL SHAFT6WWV-110001-5000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroubení výpletu6WWV-110100-5000-20 |
Počet 36 | Cena 479 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Gufero6WWV-110100-5000-21 |
Počet 1 | Cena 479 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5230800-05205 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SHAFT SLEEVE6WWV-110100-5000-22 |
Počet 2 | Cena 725 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CORE SHAFT6WWV-110105-5000 |
Počet 1 | Cena 2 176 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Podložka6WWV-110106-5000 |
Počet 1 | Cena 1 407 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR WHEEL MIDDLE HUB6WWV-110102-5001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky VALVE, INFLATION6WWV-070030-5A00-M1 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TIRE PRESSURE SENSOR6WWV-150850-5A01 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR RIM ASSY6WWV-110100-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RH CHAIN ADJUSTING BLOCK6WWV-110002-5001 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky DAMPER, SPROCKET6L30-110003 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SEAT, SPROCKET6WWV-110300-5000 |
Počet 1 | Cena 6 224 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SPROCKET SEAT RH BUSHING6WWV-110302-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Ložisko30400-03080 |
Počet 2 | Cena 348 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky NILOS RING6WWV-110300-5000-20 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky SPROCKET SEAT LH BUSHING6WWV-110303-5000 |
Počet 1 | Cena 479 Kč | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR SPROCKET6WWV-110005-5000 |
Počet 1 | Cena 1 610 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SUNK_SCREW_M8x286WWV-110004-5001 |
Počet 6 | Cena 29,04 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR WHEEL SHAFT6WWV-110401-5000-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RH BUSHING, REAR WHEEL6WWV-110006-5000 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky LH CHIAN ADJUSTING BLOCK6WWV-110402-5000-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CHAIN GUIDE BRACKET6WWV-030070-8000 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW30102-060040500 |
Počet 3 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky Šroub (vrut)30102-060020810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky CHAIN3120919 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky CHAIN GUIDE ASSY6WWV-110020-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky TIRESH-30705-1805 |
Počet 1 | Cena 8 076 Kč | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 5 | Cena 43,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky REAR BRAKE DISC6GU#-090001-6000-M1 |
Počet 1 | Cena 1 494 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BRAKE SIDE SPOKE6WWV-110104-8000 |
Počet 18 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky DRIVE SIDE SPOKE6WWV-110103-8000 |
Počet 18 | Cena cena není stanovena | není skladem |
