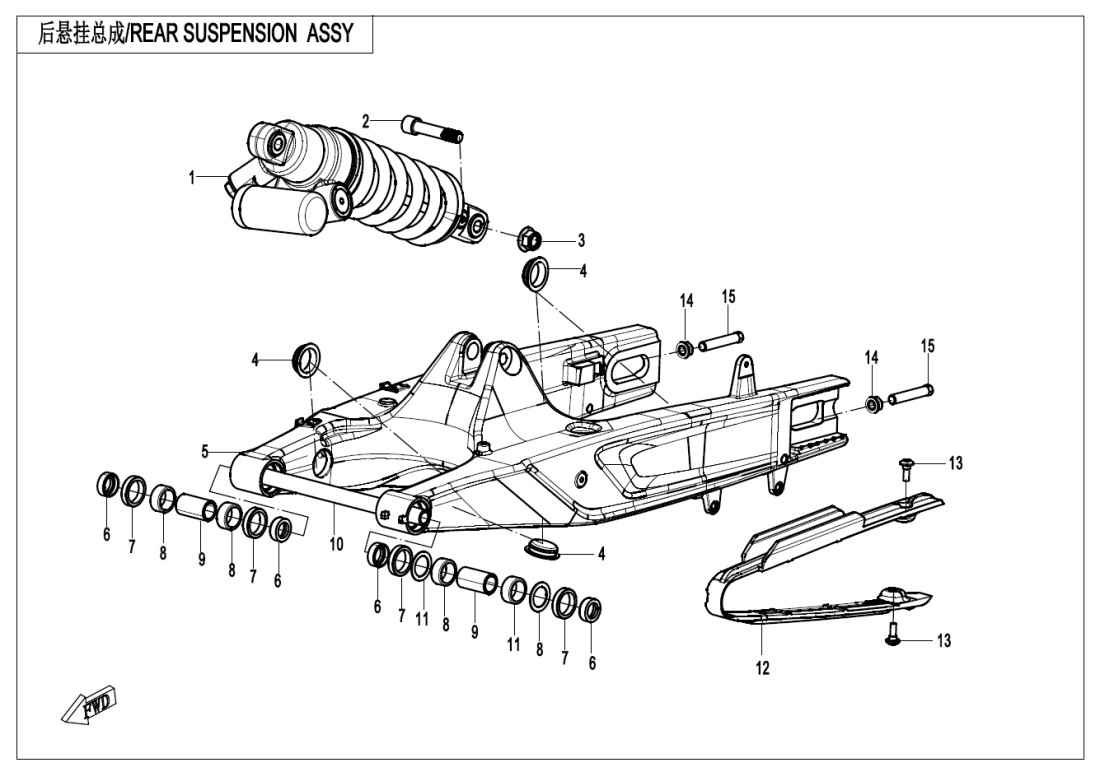

F06 REAR SUSPENSION
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR SHOCK ABSORBER6WWV-060200-8200-M1 |
Počet 1 | Cena 24 916 Kč | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR SHOCK ABSORBER6WWV-060100-8200-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR SHOCK ABSORBER6WWV-060200-8201-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR SHOCK ABSORBER6WWV-060100-8201-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky REAR SWING ARM SHAFT6WWV-060001-5001 |
Počet 1 | Cena 1 205 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER, REAR SWING ARM6WWV-060004-5000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Vodítko řetězu6WWV-060005-5003 |
Počet 1 | Cena 841 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LOCK NUT, CHAIN ADJUSTER6L30-060013 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ADJUSTABLE BOLT, CHAIN6L30-060002 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT, REAR SHOCK ABSORBER6NT1-060001 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky DUST CAP,SMALL6NT1-060003 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR FORK6WWV-060301-8000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR FORK6WWV-060301-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky NEEDLE BEARING HK221230403-02200 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky LINER, REAR SWING ARM6WWV-060003-5000 |
Počet 2 | Cena 218 Kč |
