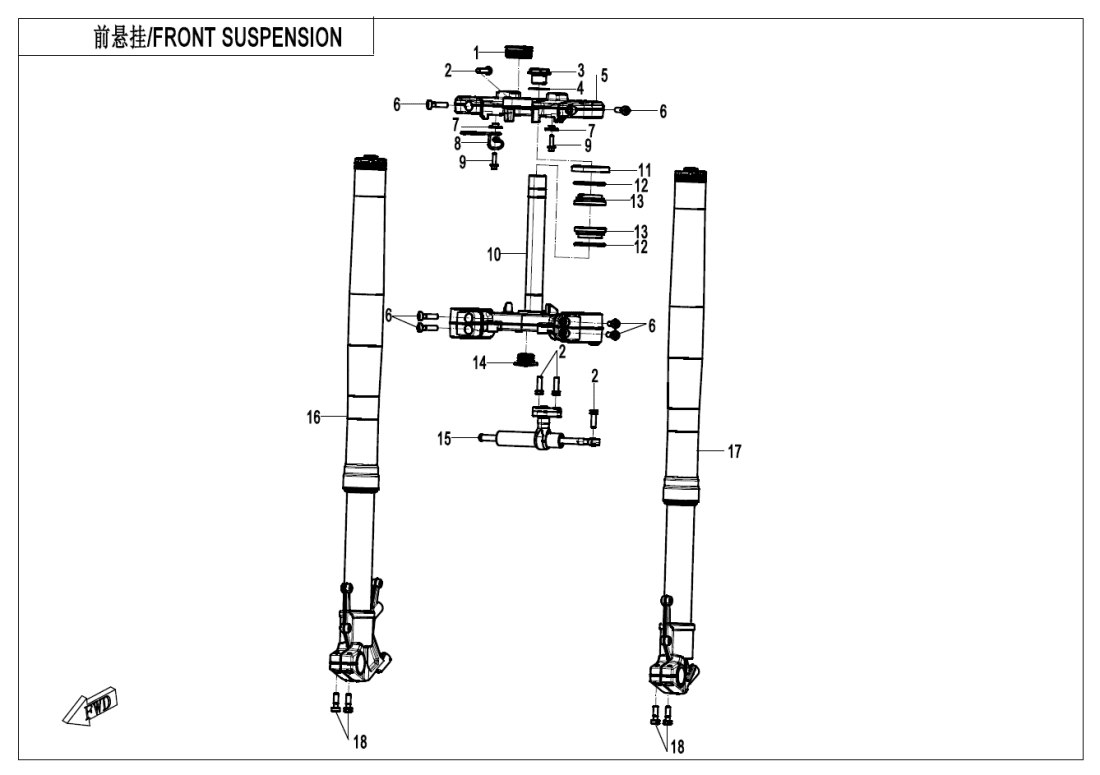

F05 FRONT SUSPENSION
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky RUBBER DECO COVER, IGNITION LOCK6WWV-050004-5000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOWER TRIPLE CLAMP ASSY6WWV-050300-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DUST-PROOF COVER6L30-050003 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DUST-PROOF RING6L30-050010 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky STEERING BEARING ASSY6L30-050200 |
Počet 2 | Cena 653 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky PLUG, FRONT FORK6L30-050004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky STEERING DAMPER6WWV-050100-5100 |
Počet 1 | Cena 5 925 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6WWV-050200-8000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6WWV-050600-8000-M1 |
Počet 1 | Cena 23 145 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT SHOCK ABSORBER, LH6WWV-050500-8000-M1 |
Počet 1 | Cena 23 145 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT SHOCK ABSORBER, LH6WWV-050100-8000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub (vrut)30102-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SCREW M8x256WWV-050009-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky LOCK SCREW, UPPER TRIPLE CLAMP6L30-050002 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky Podložka6WWV-050005-5000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky UPPER TRIPLE CLAMP6WWV-050001-5000-10 |
Počet 1 | Cena 5 169 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky INNER HEX SCREW M8x306WWV-050011-5000 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky LOCK BUSHING, REAR RACK8080-140004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky RH CABLE CLIP6WWV-050402-5000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč |
