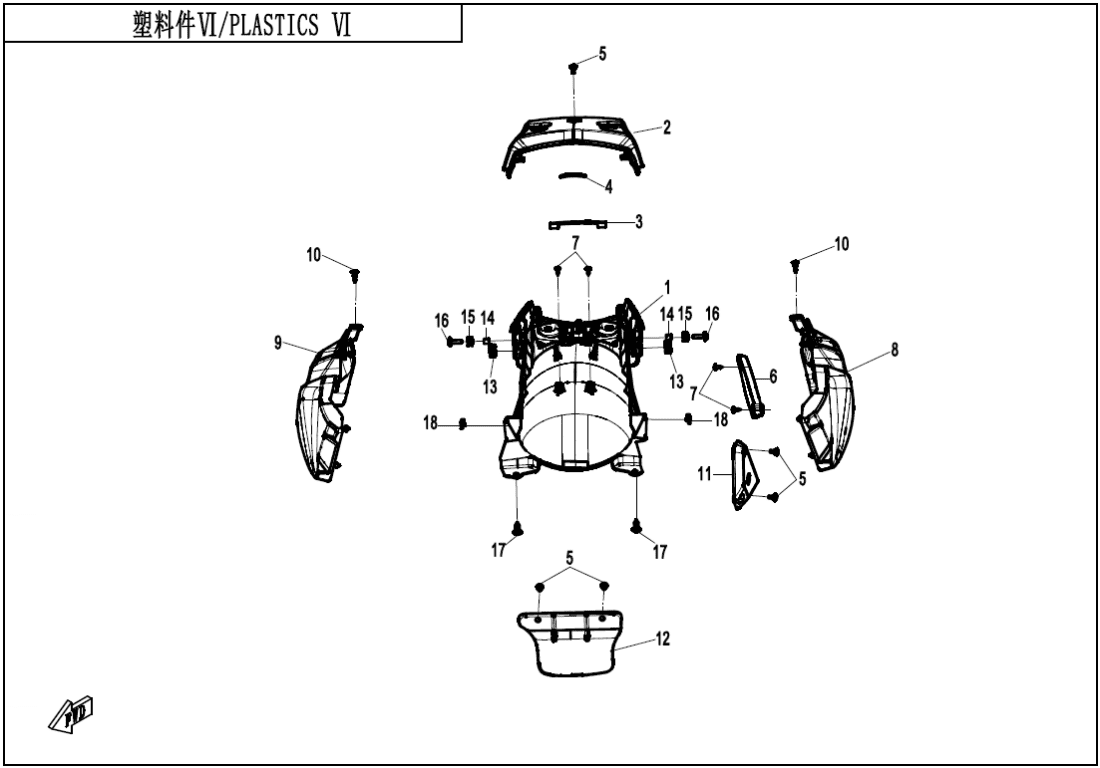

F04‑6 PLASTICS 6
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FRAME BASE PLATE6WWV-042501-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLASTIC SCREW8080-041130 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LH LOCK GUARD6WWV-141301-8000 |
Počet 1 | Cena 102 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR SHOCK ABSORBER FENDER6WWV-043601-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky DAMPING RUBBER SLEEVE6KM#-040302-8000 |
Počet 2 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT CLIP M56KM#-040081-8000-M1 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky TAIL LIGHT UPPER COVER PLATE6WWV-043101-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky HOOK RUBBER, TAIL LIGHT6WWV-043201-5000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SPONGE MAT6KM#-160420-8001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky COVER PLATE6WWV-042902-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x1330110-421130010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky TAIL LIGHT LH PANEL6WWV-042901-8000-0D500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky RH PANEL, TAIL LIGHT6WWV-043001-8000-0D500 |
Počet 1 | Cena cena není stanovena | není skladem |
