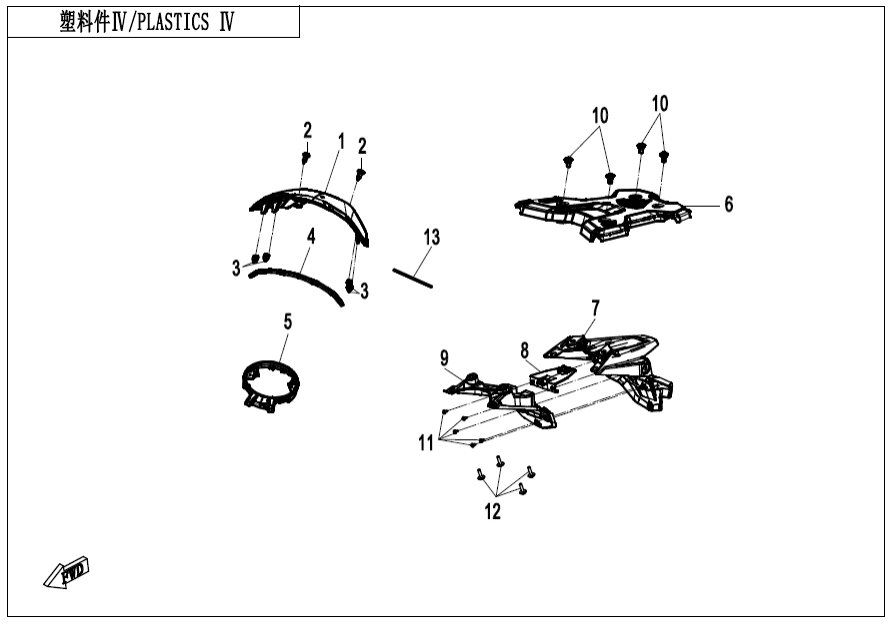

F04‑4 PLASTICS 4
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky BATTERY BOX UPPER COVER PLATE6WWV-042101-8000-0BV00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky BATTERY BOX UPPER COVER PLATE6WWV-042101-8001-0BV00 |
Počet 1 | Cena 799 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x13-C-H30110-420130070 |
Počet 5 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BOLT M6x168010-090005 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BATTERY BOX UPPER COVER PLATE SPONGE6WWV-047701-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BRACKET FOR SIDE FAIRINGK-61908040030 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SPONGE MAT6KM#-160420-8001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky FUEL TANK LOCK COVER6WWV-046301-8001 |
Počet 1 | Cena 232 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky REAR ARMREST COVER6WWV-043701-8000 |
Počet 1 | Cena 232 Kč | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky REAR FENDER6AQV-040801-6000 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky REAR LICENSE LIGHT BRACKET6AQV-040803-6000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky INNER PLATE, REAR FENDER6AQV-040802-6000 |
Počet 1 | Cena 378 Kč |
