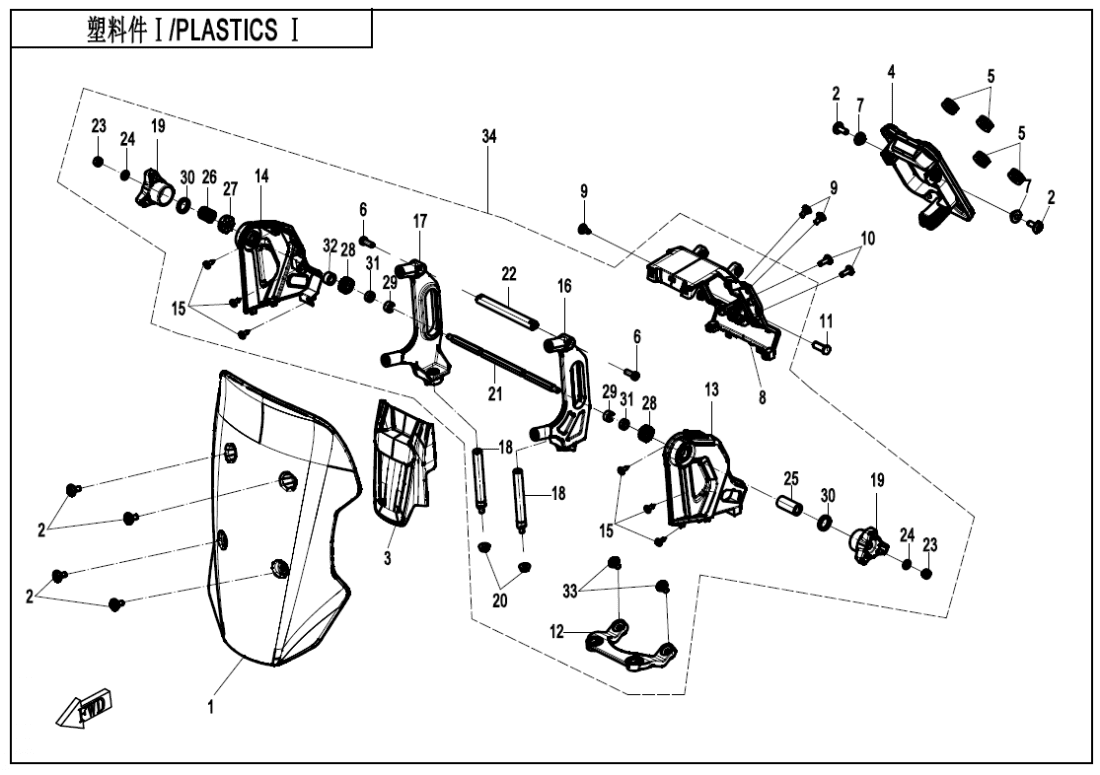

F04-1 PLASTICS 1 | Journeyman CZ

E5+ (2025)

CF800‑11H

F04‑1 PLASTICS 1 F01 LOCK KIT (11) F02 MUFFLER (30) F03‑1 MAIN FRAME (32) F03‑2 REAR FRAME (15) F03‑3 LOWER PANEL (17) F03‑4 FRONT BRACKET (14) F04‑1 PLASTICS 1 (34) F04‑2 PLASTICS 2 (15) F04‑3 PLASTICS 3 (27) F04‑4 PLASTICS 4 (14) F04‑5 PLASTICS 5 (20) F04‑6 PLASTICS 6 (18) F04‑7 PLASTICS 7 (7) F04‑8 PLASTICS 8 (13) F05 FRONT SUSPENSION (20) F06 REAR SUSPENSION (19) F07 FRONT WHEEL (19) F08 BRAKE SYSTEM (59) F10 STEERING SYSTEM (33) F11 REAR WHEEL (37) F12 FUEL TANK (28) F13 SEAT (9) F14 REAR HANDRAIL@^FOOTREST (46) F15 ELECTRIC SYSTEM (38) F16 LIGHTS (12) F17 DASHBOARD (3) F18 COOLING SYSTEM (25) F19‑1 DECALS(Nebula Black) (12) F19‑2-V1 DECALS(Zephyr Blue) (22) F19‑2-V2 DECALS(Zephyr Blue) (18) F19‑3 DECAL (5) F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1) F20 TOOLS (2) F36 FUEL VAPOPIN SYSTEM (20) F38 OWNERS MANUAL (1) F41 AIR FILTER (11)

Číslo na výkresu	Název součástky Kód součástky	Počet	Cena
Číslo na výkresu 1	Název součástky Kód součástky WINDSHIELD EU 6WWV-040101-8001-10	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 10	Název součástky Kód součástky INNER HEX SCREW M5x14 6WWV-047102-5000	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 11	Název součástky Kód součástky INTERNAL THREAD SHAFT 6WWV-041602-8000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 12	Název součástky Kód součástky WINDSHIELD GUIDE BRACKET 6WWV-046501-8000	Počet 1	Cena 479 Kč	není skladem
Číslo na výkresu 13	Název součástky Kód součástky DASHBOARD LH BRACKET 6WWV-041701-8000	Počet 1	Cena 145 Kč	není skladem
Číslo na výkresu 14	Název součástky Kód součástky DASHBOARD RH BRACKET 6WWV-041702-8000	Počet 1	Cena 145 Kč	není skladem
Číslo na výkresu 15	Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x13 30110-421130010	Počet 6	Cena 29,02 Kč	ks
Číslo na výkresu 16	Název součástky Kód součástky WINDSHIELD LH BRACKET 6AQV-040115-6001	Počet 1	Cena 261 Kč	není skladem
Číslo na výkresu 17	Název součástky Kód součástky WINDSHIELD RH BRACKET 6AQV-040116-6001	Počet 1	Cena 261 Kč	není skladem
Číslo na výkresu 18	Název součástky Kód součástky WINDSHIELD GUIDE 6AQV-040131-6000	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 19	Název součástky Kód součástky STEERING HANDLE 6AQV-040106-6000	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 2	Název součástky Kód součástky INNER HEX STEPPED SCREW M6x14 6WWV-046602-5000	Počet 6	Cena 14,51 Kč	ks
Číslo na výkresu 20	Název součástky Kód součástky NUT M6 30202-060110 Alternativy: 30204-060810	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 21	Název součástky Kód součástky STEEL SHAFT 6AQV-040110-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 22	Název součástky Kód součástky ROD 6AQV-040118-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 23	Název součástky Kód součástky NUT M6 30224-060800 Alternativy: 30224-060810	Počet 2	Cena 43,52 Kč	ks
Číslo na výkresu 24	Název součástky Kód součástky PLAIN WASHER A 30306-060120	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 25	Název součástky Kód součástky WINDSHIELD SHAFT BUSHING 1 6AQV-040107-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 26	Název součástky Kód součástky WINDSHIELD SPRING 6AQV-040111-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 27	Název součástky Kód součástky WINDSHIELD STOP BLOCK 6AQV-040105-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 28	Název součástky Kód součástky WINDSHIELD GEAR 6AQV-040103-6000	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 29	Název součástky Kód součástky BLOCK 6AQV-040102-6000	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 3	Název součástky Kód součástky DASHBOARD FRONT COVER 6WWV-046201-8001	Počet 1	Cena 203 Kč	není skladem
Číslo na výkresu 30	Název součástky Kód součástky WINDSHIELD GASKET 6AQV-040104-6000	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 31	Název součástky Kód součástky WINDSHIELD RUBBER BUSHING 6AQV-040117-6001	Počet 2	Cena cena není stanovena	není skladem
Číslo na výkresu 32	Název součástky Kód součástky WINDSHIELD SHAFT BUSHING 2 6AQV-040113-6000	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 33	Název součástky Kód součástky INNER HEX SCREW M6x12 6WWV-046701-5000	Počet 2	Cena 14,52 Kč	ks
Číslo na výkresu 34	Název součástky Kód součástky ADJUSTABLE WINDSHIELD BRACKET ASSY 6WWV-040100-8002	Počet 1	Cena 2 730 Kč	není skladem
Číslo na výkresu 4	Název součástky Kód součástky MOUNTING BRACKET, DASHBOARD 6WWV-040701-8001	Počet 1	Cena 116 Kč	není skladem
Číslo na výkresu 5	Název součástky Kód součástky DAMPER RUBBER 6090-040302	Počet 4	Cena 14,51 Kč	ks
Číslo na výkresu 6	Název součástky Kód součástky SCREW M6x16 30102-060016870	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 7	Název součástky Kód součástky LOCK BUSHING, REAR RACK 8080-140004	Počet 2	Cena 14,51 Kč	ks
Číslo na výkresu 8	Název součástky Kód součástky DASHBOARD BRACKET 6WWV-041601-8001	Počet 1	Cena cena není stanovena	není skladem
Číslo na výkresu 9	Název součástky Kód součástky STEPPED SCREW M5 6WWV-046502-5000	Počet 3	Cena 14,51 Kč	ks
