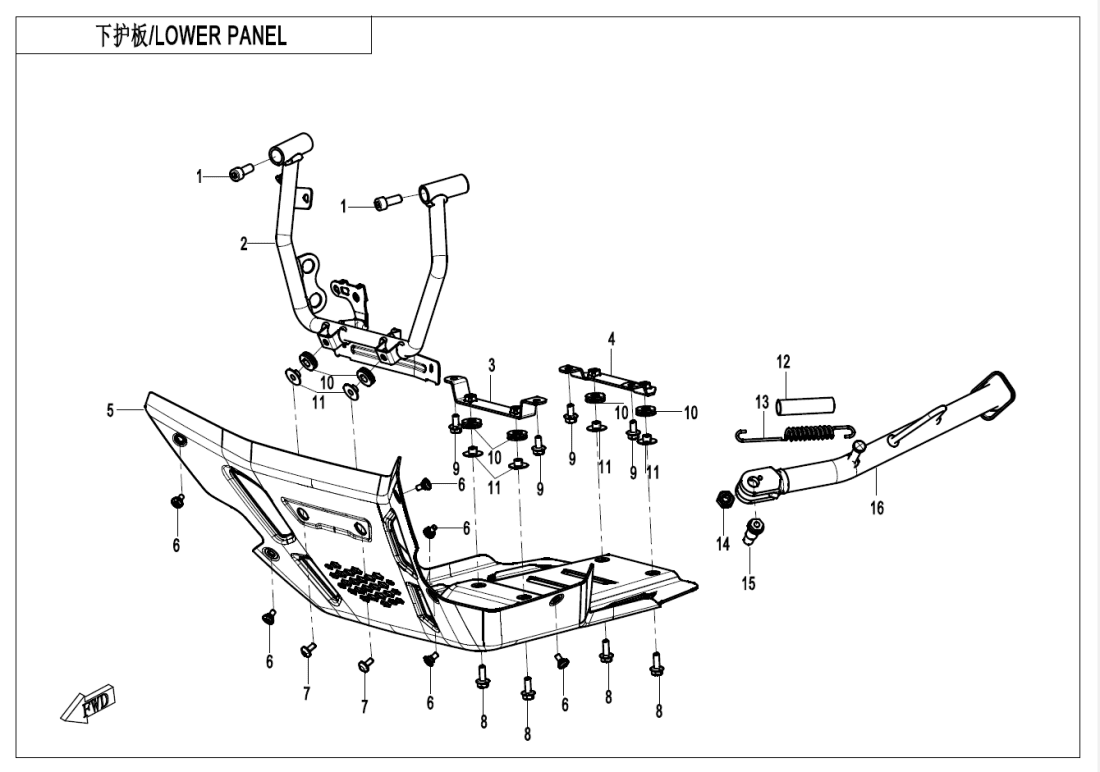

F03‑3 LOWER PANEL
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky RUBBER MAT, HEADLIGHT9010-160101 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky STEEL COLLAR，HEADLIGHT9010-160102 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPRING SLEEVE, SIDE BRACKET6L30-030071-10000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPRING, SIDE BRACKET6L32-030050 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Matice30208-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SIDE STAND ASSY6WWV-030200-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SIDE STAND ASSY6WWV-030200-8000-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FRONT PANEL BRACKET ASSY6WWV-000020-8001 |
Počet 1 | Cena 711 Kč | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FRONT BRACKET ASSY, GUARD6WWV-000130-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky LOWER PANEL BRACKET6WWV-000010-8000 |
Počet 1 | Cena 58,08 Kč | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky ENGINE LOWER PANEL6WWV-000002-8000 |
Počet 1 | Cena 4 240 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky STEPPED SCREW M56WWV-046502-5000 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč |
