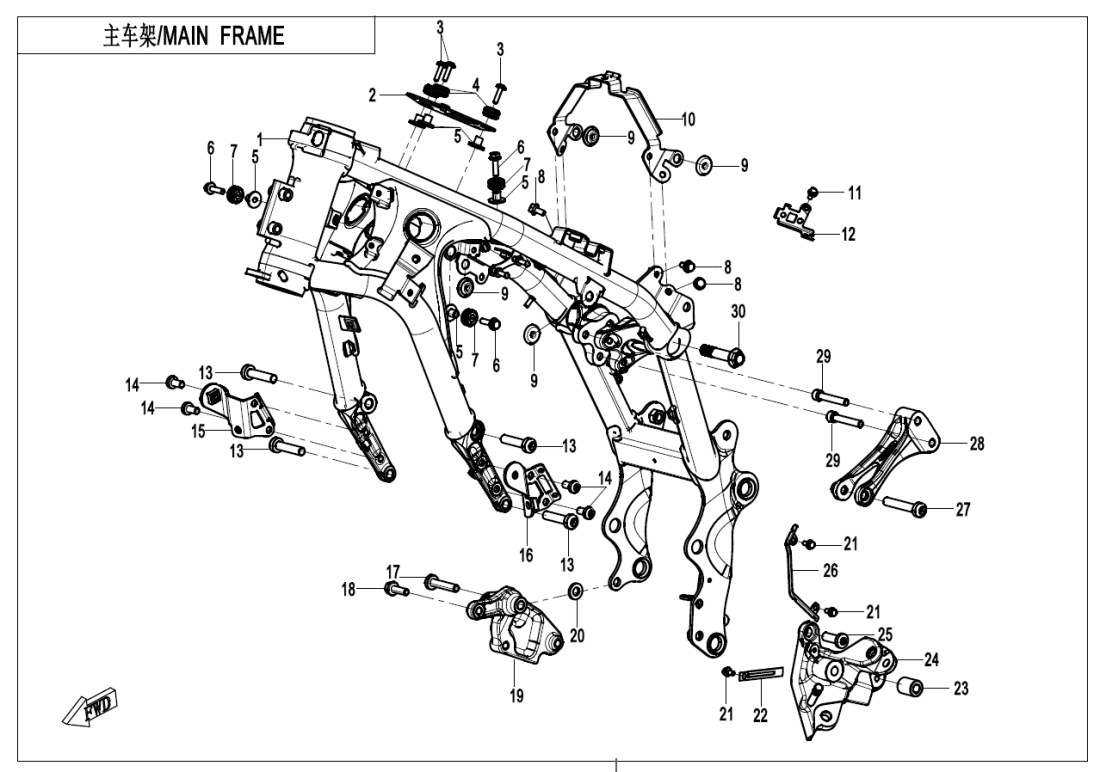

F03‑1 MAIN FRAME
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MAIN FRAME6WWV-033000-8001-0BP00 |
Počet 1 | Cena 24 437 Kč | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SEAT FRONT BRACKET6WWV-030110-8002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BRACKET, MAGNETIC VALVE6WWV-030170-8000 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SCREW M10x456WWV-030011-5000 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky INNER HEX SCREW M8x166WWV-030013-5000 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FRONT PANEL BRACKET RH SEAT6WWV-000120-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT PANEL BRACKET LH SEAT6WWV-000110-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky ISA SCREW M10X45 ISA45C0000351004500S |
Počet 1 | Cena 436 Kč | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT FOOTREST RH BRACKET6WWV-030020-8000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BRACKET, 6D SENSOR6WWV-030001-5000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT FOOTREST BRACKET BUSHING6WWV-030005-8000 |
Počet 1 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BUSHING 10,4X20X25C0800001002500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT FOOTREST LH BRACKET6WWV-030010-8000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky INNER HEX SCREW M10x306WWV-030017-5000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BRACKET, SIDE STAND SWITCH CABLE6WWV-030003-5000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M10x606L30-030091 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky ENGINE HANGING BRACKET6WWV-030009-5000 |
Počet 1 | Cena 1 626 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky INNER HEX SCREW M8x5030102-080050110 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky INNER HEX SCREW M6x206WWV-046902-5000 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky BOLT M12x606WWV-030018-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky VIN PLATE6WWV-190012-8400 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky VIN PLATE6WWV-190012-5H01 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky RUBBER BUSHING6WWV-030019-5000 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RUBBER CUSHION TUBE, RADIATOR9060-180029 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT M6x2230006-060022810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DAMPING RUBBER MAT6KM#-181001-8001 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky M6 RUBBER SLEEVE6KMV-041112-3000 |
Počet 4 | Cena 116 Kč |
