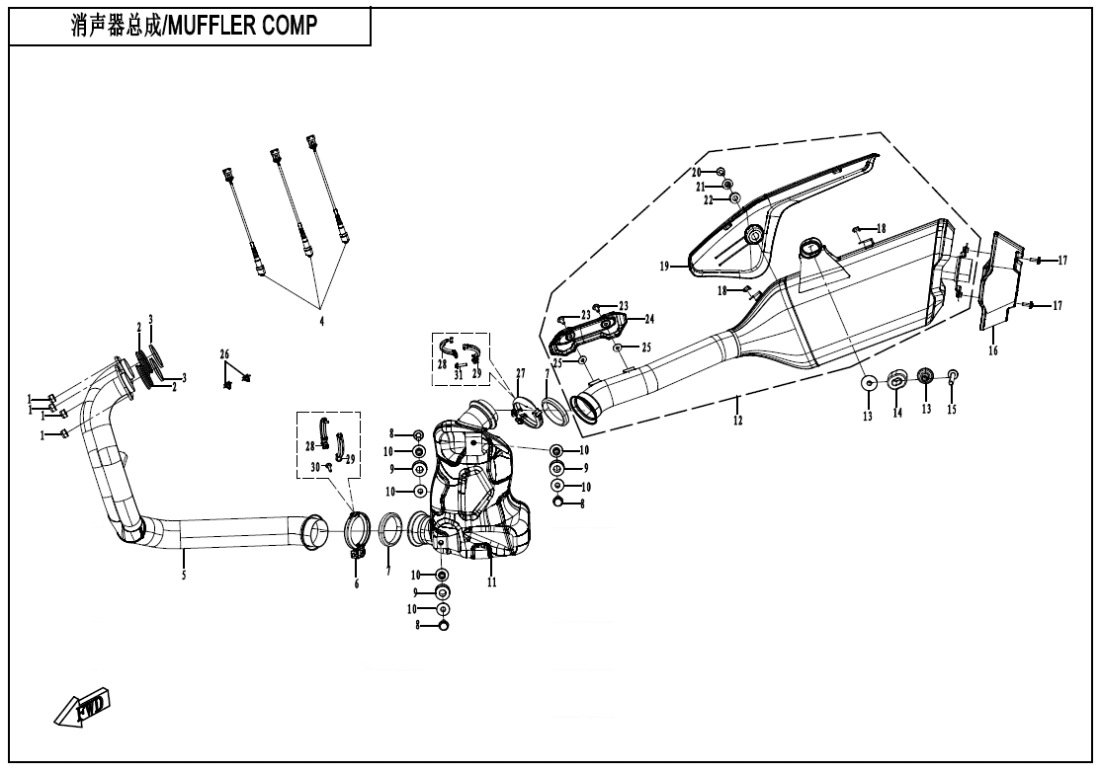

F02 MUFFLER
F01 LOCK KIT (11)
F02 MUFFLER (30)
F03‑1 MAIN FRAME (32)
F03‑2 REAR FRAME (15)
F03‑3 LOWER PANEL (17)
F03‑4 FRONT BRACKET (14)
F04‑1 PLASTICS 1 (34)
F04‑2 PLASTICS 2 (15)
F04‑3 PLASTICS 3 (27)
F04‑4 PLASTICS 4 (14)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (18)
F04‑7 PLASTICS 7 (7)
F04‑8 PLASTICS 8 (13)
F05 FRONT SUSPENSION (20)
F06 REAR SUSPENSION (19)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (59)
F10 STEERING SYSTEM (33)
F11 REAR WHEEL (37)
F12 FUEL TANK (28)
F13 SEAT (9)
F14 REAR HANDRAIL@^FOOTREST (46)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (12)
F17 DASHBOARD (3)
F18 COOLING SYSTEM (25)
F19‑1 DECALS(Nebula Black) (12)
F19‑2-V1 DECALS(Zephyr Blue) (22)
F19‑2-V2 DECALS(Zephyr Blue) (18)
F19‑3 DECAL (5)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (2)
F36 FUEL VAPOPIN SYSTEM (20)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (11)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SELF-LOCKING NUT M8 CUK-51010086100 |
Počet 4 | Cena 261 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BUSHING, MUFFLER BODY6WWV-020002-5001 |
Počet 6 | Cena 43,56 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky MUFFLER BODY ASSY6WWV-021300-5H00 |
Počet 1 | Cena 10 193 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MUFFLER BODY ASSY6WWV-021300-8002 |
Počet 1 | Cena 10 483 Kč | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky MUFFLER T-SHAPE BUSHINGC90705169000 |
Počet 2 | Cena 363 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky DAMPING SLEEVE, MUFFLER6L30-020001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SCREW M8x526L30-020003 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR COVER, MUFFLER6WWV-021040-8000 |
Počet 1 | Cena 232 Kč | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky MUFFLER GUARD6WWV-021010-8002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky SEAL GASKET, EXHAUST6WWV-020004-5000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky INNER HEX SCREW M6x166WWV-046802-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky GUARD T-BUSHING6WWV-021003-8000 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6WWV-021004-8000 |
Počet 1 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky SCREW6GU#-021312-6000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky MUFFLER GUARD6WWV-021020-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky GUARD HEAT INSULATOR6WWV-021006-8000 |
Počet 2 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky CONNECTING CLASP6WWV-004101-5H01 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky EXHAUST CLAMP PART 2C63605058120 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky EXHAUST CLAMP PART 1 CPL.C63605058030 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BUSHING, EXHAUST PORT6WWV-020001-5000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky HH COLLAR SCREW M8X25C0000250802500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky HH COLLAR SCREW M8x27C0000250802700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 3 | Cena 2 730 Kč | není skladem |
|
Číslo na výkresu 5 |
Název součástky Kód součástky EXHAUST PIPE ASSY6WWV-021100-5H00 |
Počet 1 | Cena 7 826 Kč | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CLAMPC63605058100 |
Počet 2 | Cena 566 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6L30-021001 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky RUBBER SLEEVE, MUFFLER BODY6WWV-020003-5000 |
Počet 3 | Cena 29,02 Kč |
