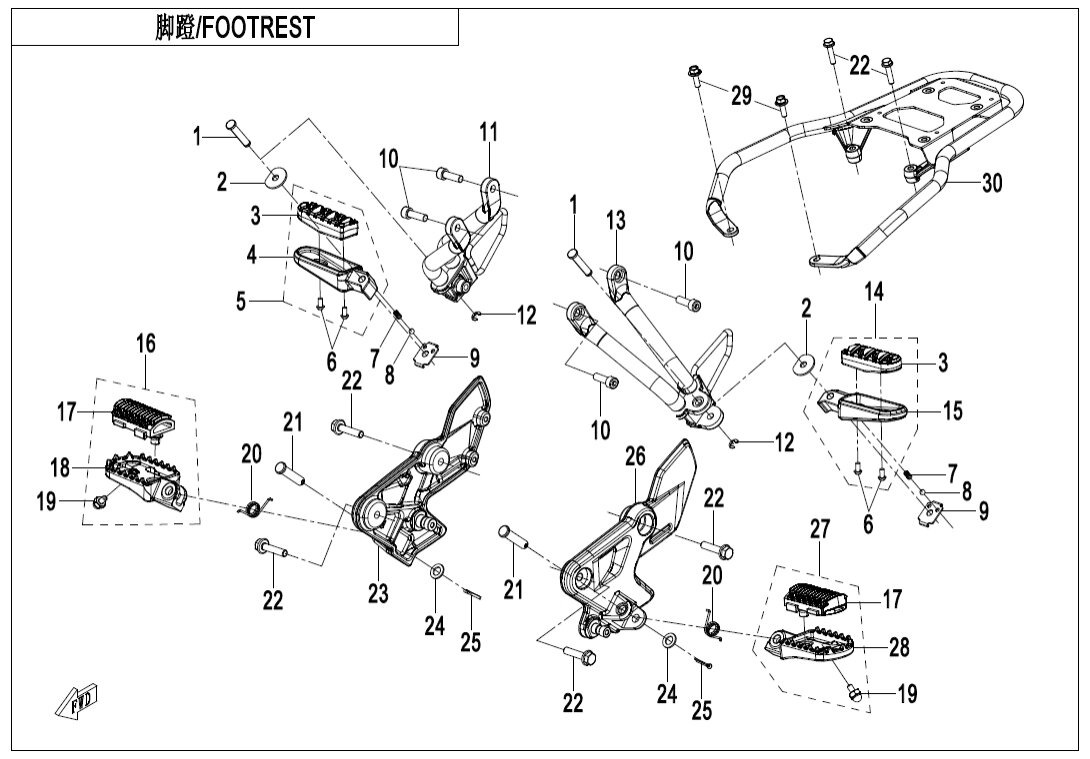

F14 FOOTREST
F01 LOCK KIT (9)
F02 MUFFLER (17)
F03‑1 FRONT BRACKET (12)
F03‑2 FRAME ASSY (70)
F03‑3 GEARSHIFT LEVER (5)
F04‑01 PLASTICSⅠ (30)
F04‑02 PLASTICS Ⅱ (18)
F04‑03 PLASTICS Ⅲ (16)
F04‑04 PLASTICS Ⅳ (26)
F04‑05 PLASTICS Ⅴ (18)
F04‑06 PLASTICS Ⅵ (15)
F04‑07 PLASTICS Ⅶ (19)
F04‑08 PLASTICS Ⅷ (12)
F04‑09 PLASTICS Ⅸ (18)
F04‑10 PLASTICS Ⅹ (12)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (42)
F10 STEERING SYSTEM (26)
F11 REAR WHEEL (33)
F12 FUEL TANK (17)
F13 SEAT ASSY (6)
F14 FOOTREST (31)
F15 ELECTRIC SYSTEM (36)
F16 LIGHTS (15)
F17 DASHBOARD ASSY (8)
F18 COOLING SYSTEM (21)
F19‑1 DECAL‑NEBULA WHITE (7)
F19‑2 DECAL‑NEBULA BLACK (7)
F19‑3 WARNING DECAL (6)
F20‑V1 TOOLS (3)
F20‑V2 TOOLS (3)
F22‑1 SIDE BOX BRACKET (16)
F25 BUMPER (17)
F36 FUEL VAPORIZATION SYSTEM (13)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RUBBER, REAR FOOTREST BOARD6GU#-140080-6000 |
Počet 2 | Cena 203 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RH REAR FOOTREST BOARD6GU#-140051-6000-0BP00 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER, RH REAR FOOTREST BOARD6GU#-1400B0-6000-0BP00 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Šroub (vrut)30105-050014470 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Šroub (vrut)30102-080025810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR RH FOOTREST BRACKET ASSY6GUV-140140-2000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR LH FOOTREST BRACKET ASSY6GUV-140110-2000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER, LH REAR FOOTREST BOARD6GU#-1400A0-6000-0BP00 |
Počet 1 | Cena 1 001 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH REAR FOOTREST BOARD6GU#-140041-6000-0BP00 |
Počet 1 | Cena 609 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FOOTREST ASSY, RHSH-6GUV-1402B0-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT FOOTREST SEAT RUBBER6AQV-140810-6000 |
Počet 2 | Cena 102 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RH FRONT FOOTREST SEAT6GUV-140203-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky LIMIT SCREW6GUV-140202-2000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SPRING6L3V-140103-4200 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PIN SHAFT6WWV-140141-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FRONT RH FOOTREST BRACKET ASSY6GUV-140200-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Podložka30306-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FRONT LH FOOTREST BRACKET ASSY6GUV-140300-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FOOT PEDAL ASSY, LHSH-6GUV-1402A0-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky LH FRONT FOOTREST SEAT6GUV-140204-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 29 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REAR RACK ASSY6GUV-140100-2000-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REAR RACK ASSY6GUV-140100-2000-0VX00 |
Počet 1 | Cena cena není stanovena | není skladem |
