EU5+ (2025) Adventure

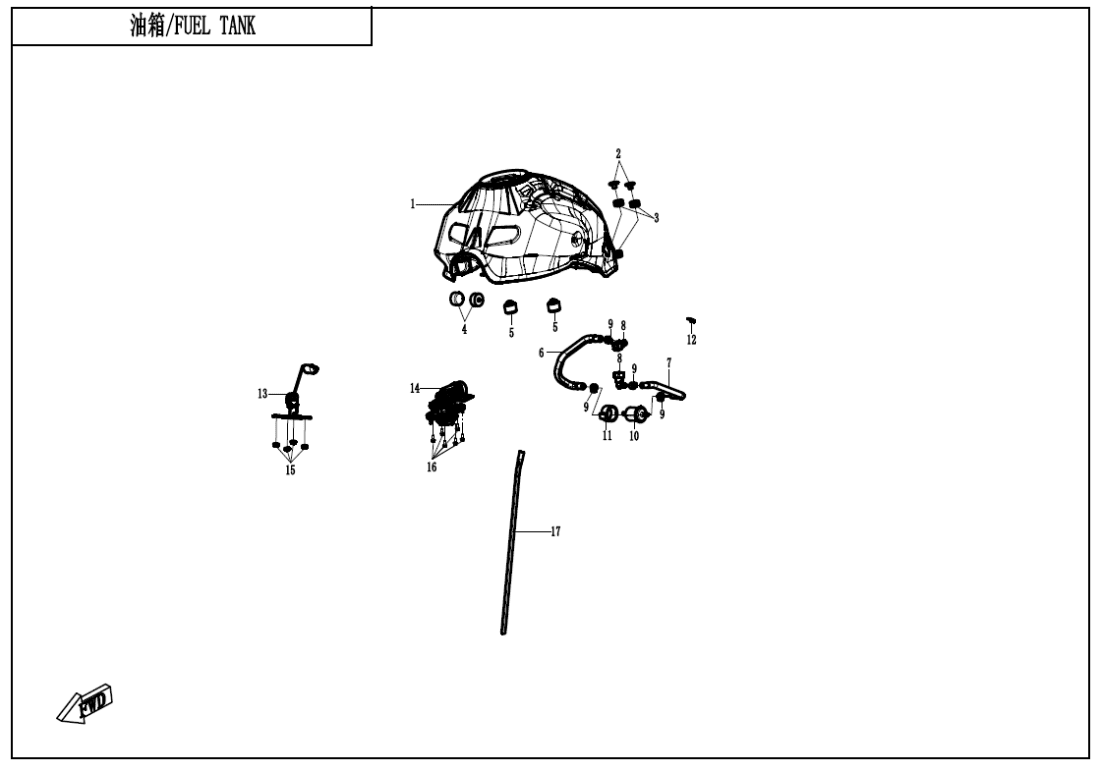

F12 FUEL TANK
F01 LOCK KIT (9)
F02 MUFFLER (17)
F03‑1 FRONT BRACKET (12)
F03‑2 FRAME ASSY (70)
F03‑3 GEARSHIFT LEVER (5)
F04‑01 PLASTICSⅠ (30)
F04‑02 PLASTICS Ⅱ (18)
F04‑03 PLASTICS Ⅲ (16)
F04‑04 PLASTICS Ⅳ (26)
F04‑05 PLASTICS Ⅴ (18)
F04‑06 PLASTICS Ⅵ (15)
F04‑07 PLASTICS Ⅶ (19)
F04‑08 PLASTICS Ⅷ (12)
F04‑09 PLASTICS Ⅸ (18)
F04‑10 PLASTICS Ⅹ (12)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (42)
F10 STEERING SYSTEM (26)
F11 REAR WHEEL (33)
F12 FUEL TANK (17)
F13 SEAT ASSY (6)
F14 FOOTREST (31)
F15 ELECTRIC SYSTEM (36)
F16 LIGHTS (15)
F17 DASHBOARD ASSY (8)
F18 COOLING SYSTEM (21)
F19‑1 DECAL‑NEBULA WHITE (7)
F19‑2 DECAL‑NEBULA BLACK (7)
F19‑3 WARNING DECAL (6)
F20‑V1 TOOLS (3)
F20‑V2 TOOLS (3)
F22‑1 SIDE BOX BRACKET (16)
F25 BUMPER (17)
F36 FUEL VAPORIZATION SYSTEM (13)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky FUEL TANK ASSY6GUV-121000-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUEL FILTER, EFI805A-120004 |
Počet 1 | Cena 566 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER SLEEVE, FUEL FILTER, EFI6090-120221 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FUEL LEVEL SENSOR6GUV-170200-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FUEL PUMP ASSY6GUV-150900-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BREATHER HOSE 2, FUEL TANK9CSV-360005-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky CUSHION MAT, FRONT FUEL TANKA000-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky RUBBER SUPPORTA000-120001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY 16GUV-120010-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ⅡA000-120220-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 4 | Cena 43,52 Kč |
