EU5+ (2025) Adventure

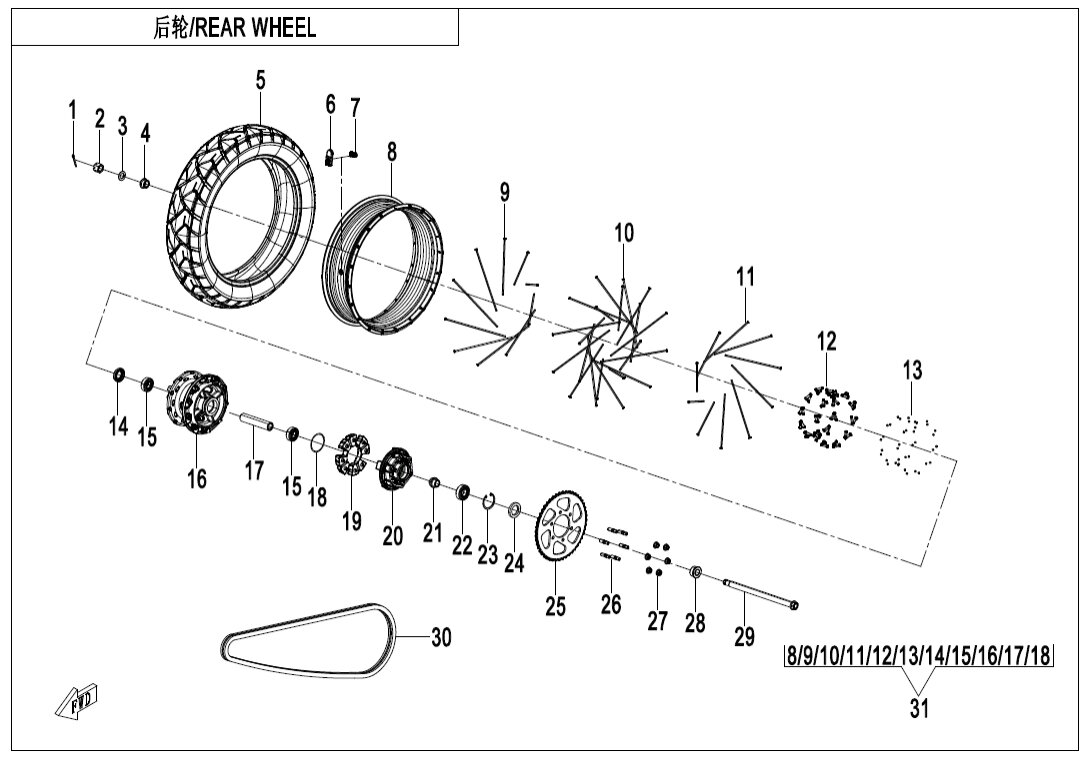

F11 REAR WHEEL
F01 LOCK KIT (9)
F02 MUFFLER (17)
F03‑1 FRONT BRACKET (12)
F03‑2 FRAME ASSY (70)
F03‑3 GEARSHIFT LEVER (5)
F04‑01 PLASTICSⅠ (30)
F04‑02 PLASTICS Ⅱ (18)
F04‑03 PLASTICS Ⅲ (16)
F04‑04 PLASTICS Ⅳ (26)
F04‑05 PLASTICS Ⅴ (18)
F04‑06 PLASTICS Ⅵ (15)
F04‑07 PLASTICS Ⅶ (19)
F04‑08 PLASTICS Ⅷ (12)
F04‑09 PLASTICS Ⅸ (18)
F04‑10 PLASTICS Ⅹ (12)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (42)
F10 STEERING SYSTEM (26)
F11 REAR WHEEL (33)
F12 FUEL TANK (17)
F13 SEAT ASSY (6)
F14 FOOTREST (31)
F15 ELECTRIC SYSTEM (36)
F16 LIGHTS (15)
F17 DASHBOARD ASSY (8)
F18 COOLING SYSTEM (21)
F19‑1 DECAL‑NEBULA WHITE (7)
F19‑2 DECAL‑NEBULA BLACK (7)
F19‑3 WARNING DECAL (6)
F20‑V1 TOOLS (3)
F20‑V2 TOOLS (3)
F22‑1 SIDE BOX BRACKET (16)
F25 BUMPER (17)
F36 FUEL VAPORIZATION SYSTEM (13)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky COTTER PIN30903-0403510 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky NUT, REAR WHEELA000-110011 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky PLAIN WASHER6GUV-110005-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky WASHER , REAR WHEEL AXLE6NT1-110003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky TIRESH-30705-1772 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky TIRE PRESSURE SENSOR6WWV-150850-5A01 |
Počet 1 | Cena 1 539 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky VALVE6ARV-070030-1000-M1 |
Počet 1 | Cena 218 Kč | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR WHEEL RIM6GUV-110201-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR WHEEL RIM6GUV-110201-2000-M2 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPOKE 26GUV-110204-2000-M1 |
Počet 10 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPOKE 16GUV-110203-2000-M1 |
Počet 20 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPOKE6GUV-070207-2000-M1 |
Počet 10 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NIPPLE6GUV-070203-2000-21 |
Počet 40 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SCREW6GUV-070209-2000-22 |
Počet 40 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL30501-028800N |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BEARING, 6204-RS30400-02001 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR WHEEL MIDDLE HUB6GUV-110202-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky REAR WHEEL MIDDLE SPACER6GUV-110208-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky O-RING 60x3.1030503-060800N |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SPROCKET SEAT DAMPER6GUV-110004-2000 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SPROCKET SEAT MATTE BLACK6NQV-110006-6000-0B200 |
Počet 1 | Cena 6 456 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SHAFT BUSHING, SPROCKET SEATA000-110005-10000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BEARING, 6205-2RS30400-02503 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5230800-05205 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky OIL SEAL, FB35x52x830501-035800N |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR SPROCKET6GUV-110006-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 26 |
Název součástky Kód součástky STUD, AM10x1.25x2530020-102025410 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SHAFT SLEEVE(LH), REAR WHEELA000-110002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR WHEEL AXLE6NT1-110001 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky CHAIN3120908 |
Počet 1 | Cena 4 654 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky REAR RIM ASSY6GUV-110200-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky REAR RIM ASSY6GUV-110200-2000-M2 |
Počet 1 | Cena cena není stanovena | není skladem |
