EU5+ (2025) Adventure

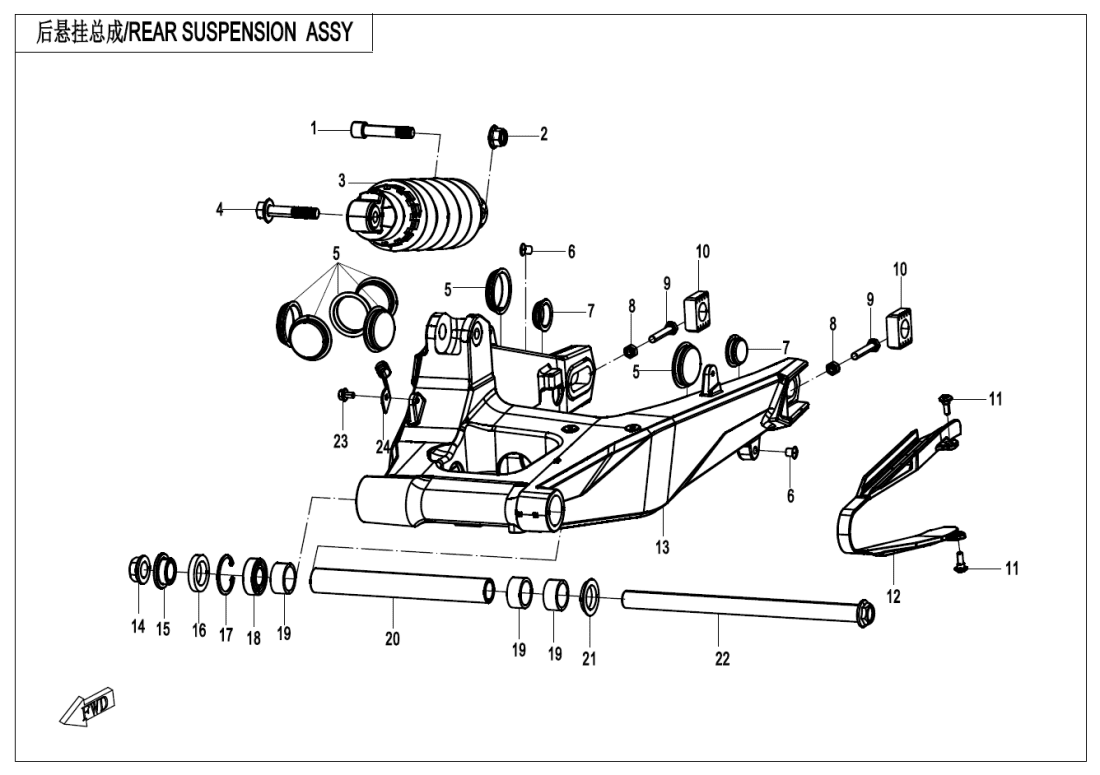

F06 REAR SUSPENSION
F01 LOCK KIT (9)
F02 MUFFLER (17)
F03‑1 FRONT BRACKET (12)
F03‑2 FRAME ASSY (70)
F03‑3 GEARSHIFT LEVER (5)
F04‑01 PLASTICSⅠ (30)
F04‑02 PLASTICS Ⅱ (18)
F04‑03 PLASTICS Ⅲ (16)
F04‑04 PLASTICS Ⅳ (26)
F04‑05 PLASTICS Ⅴ (18)
F04‑06 PLASTICS Ⅵ (15)
F04‑07 PLASTICS Ⅶ (19)
F04‑08 PLASTICS Ⅷ (12)
F04‑09 PLASTICS Ⅸ (18)
F04‑10 PLASTICS Ⅹ (12)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (42)
F10 STEERING SYSTEM (26)
F11 REAR WHEEL (33)
F12 FUEL TANK (17)
F13 SEAT ASSY (6)
F14 FOOTREST (31)
F15 ELECTRIC SYSTEM (36)
F16 LIGHTS (15)
F17 DASHBOARD ASSY (8)
F18 COOLING SYSTEM (21)
F19‑1 DECAL‑NEBULA WHITE (7)
F19‑2 DECAL‑NEBULA BLACK (7)
F19‑3 WARNING DECAL (6)
F20‑V1 TOOLS (3)
F20‑V2 TOOLS (3)
F22‑1 SIDE BOX BRACKET (16)
F25 BUMPER (17)
F36 FUEL VAPORIZATION SYSTEM (13)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT, REAR SHOCK ABSORBER6NT1-060001 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Matice30204-122810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky REAR SHOCK ABSORBER6GUV-060100-2000-M1 |
Počet 1 | Cena 11 660 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HEX FLANGE BOLTA000-060011 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DUST CAP,BIG6NT1-060002 |
Počet 7 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER PLUG, CLUTCH LEVER6KM#-100002-8000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky DUST CAP,SMALL6NT1-060003 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M830200-080810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Šroub30004-080050810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CHAIN ADJUSTOR6NT1-060004 |
Počet 2 | Cena 319 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW, CHAIN GUARDA000-060002 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CHAIN GUARD6NT1-060005 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR FORK6NTV-060301-4000-0BP00 |
Počet 1 | Cena 22 153 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky MaticeA000-060004 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RH BUSHING, REAR SWING ARMA000-060007 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky OIL SEAL30500-030800N |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CIRCLIP FOR HOLE 4230800-04205 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Ložisko30400-02004 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NEEDLE BEARING30403-02800 |
Počet 3 | Cena 232 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky SLEEVE, REAR SWING ARMA000-060005 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky ANTI-DUST RINGA000-060006 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SHAFT, REAR FORKA000-060003 |
Počet 1 | Cena 653 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky PIPE CLAMP SEAT6GUV-060006-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
