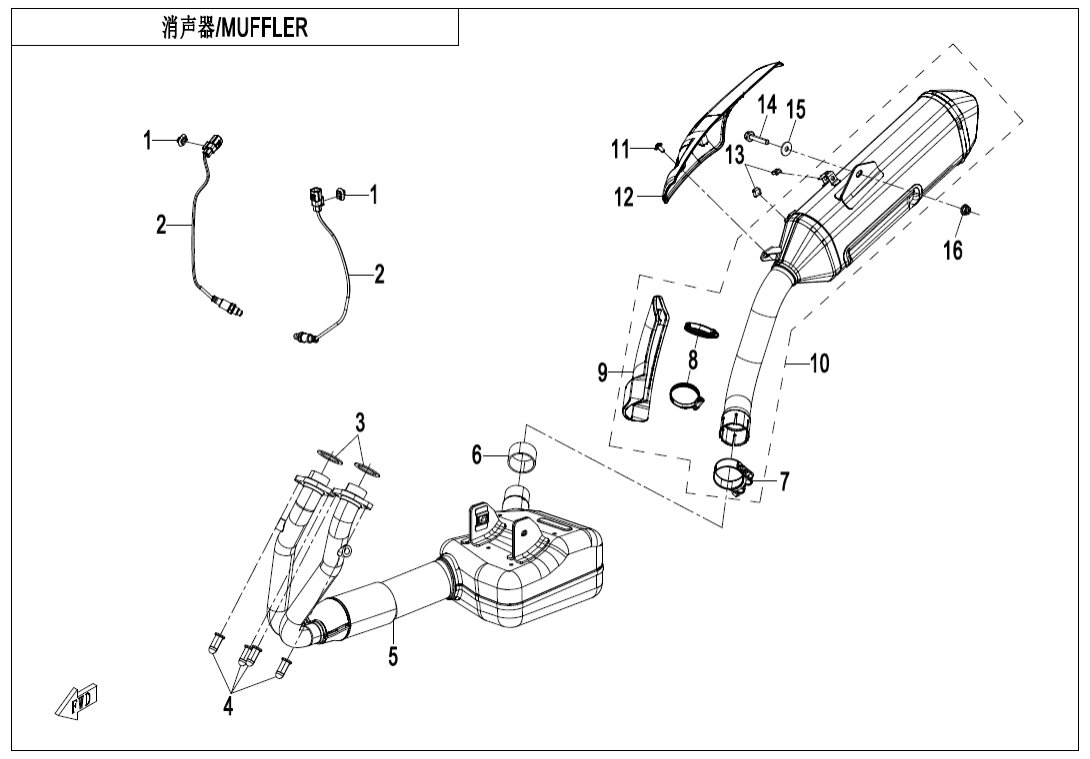

F02 MUFFLER
F01 LOCK KIT (9)
F02 MUFFLER (17)
F03‑1 FRONT BRACKET (12)
F03‑2 FRAME ASSY (70)
F03‑3 GEARSHIFT LEVER (5)
F04‑01 PLASTICSⅠ (30)
F04‑02 PLASTICS Ⅱ (18)
F04‑03 PLASTICS Ⅲ (16)
F04‑04 PLASTICS Ⅳ (26)
F04‑05 PLASTICS Ⅴ (18)
F04‑06 PLASTICS Ⅵ (15)
F04‑07 PLASTICS Ⅶ (19)
F04‑08 PLASTICS Ⅷ (12)
F04‑09 PLASTICS Ⅸ (18)
F04‑10 PLASTICS Ⅹ (12)
F05 FRONT SUSPENSION (18)
F06 REAR SUSPENSION (24)
F07 FRONT WHEEL (19)
F08 BRAKE SYSTEM (42)
F10 STEERING SYSTEM (26)
F11 REAR WHEEL (33)
F12 FUEL TANK (17)
F13 SEAT ASSY (6)
F14 FOOTREST (31)
F15 ELECTRIC SYSTEM (36)
F16 LIGHTS (15)
F17 DASHBOARD ASSY (8)
F18 COOLING SYSTEM (21)
F19‑1 DECAL‑NEBULA WHITE (7)
F19‑2 DECAL‑NEBULA BLACK (7)
F19‑3 WARNING DECAL (6)
F20‑V1 TOOLS (3)
F20‑V2 TOOLS (3)
F22‑1 SIDE BOX BRACKET (16)
F25 BUMPER (17)
F36 FUEL VAPORIZATION SYSTEM (13)
F38 OWNERS MANUAL (1)
F41 AIR FILTER (15)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky CLIPCFCV-CBC005-2000-M1 |
Počet 2 | Cena 14,52 Kč | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 2 | Cena 2 730 Kč | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GASKET, EXHAUST PIPE0700-022012 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MUFFLER ASSY6GUV-021000-2301 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky SEAL SLEEVE, GRAPHITE6AQV-021400-1000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP ASSY6GUV-021500-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SMALL CLAMP ASSY6GUV-021510-2000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SMALL GUARD ASSY6GUV-021440-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MUFFLER BODY ASSY6GUV-021400-2001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MUFFLER BODY ASSY6GUV-021400-2002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MUFFLER GUARD 16GUV-021010-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub30006-080040810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Podložka30309-080870 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč |
