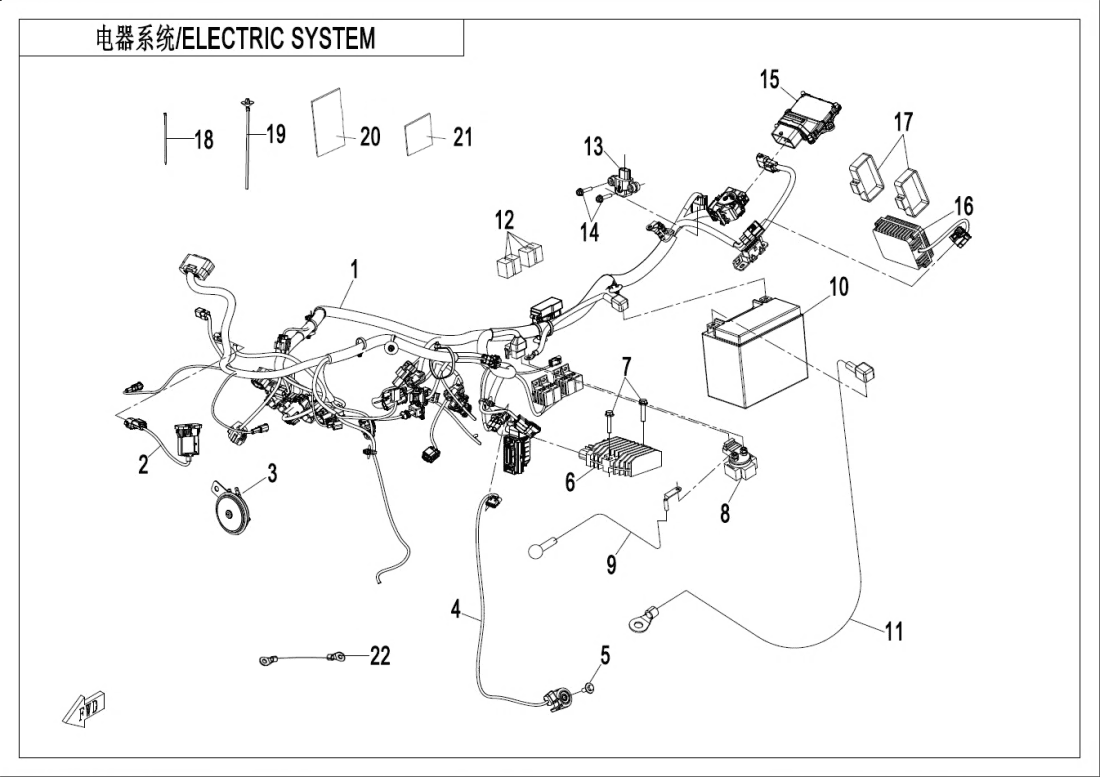

F15 ELECTRIC SYSTEM
F00 ENGINE FITTINGS (26)
F01 LOCK KIT (7)
F02 MUFFLER EU5 (12)
F03‑1 FRAME (41)
F03‑2 GEARSHIFT LEVER (9)
F04‑1 PLASTICS1 (16)
F04‑2 PLASTICS2 (31)
F04‑3 PLASTICS3 (10)
F04‑4 PLASTICS4 (25)
F04‑5 PLASTICS5 (25)
F04‑6 PLASTICS6 (28)
F05 FRONT SUSPENSION (30)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (10)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (23)
F11 REAR WHEEL (26)
F12 FUEL TANK (19)
F13 SEAT ASSY (1)
F14 FOOTREST (32)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (20)
F17 DASHBOARD ASSY (6)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2 DECAL(NEBULA BLACK) (9)
F19‑3 DECAL(NEBULA WHITE) (9)
F20 TOOLS (4)
F22‑A SIDE BOXES (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNERS MANUAL(EU5) (1)
F38‑B OWNERS MANUAL(RUSSIAN) (1)
F41 AIR FILTER (15)
Motor (375)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel6GUV-150100-5000-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky Hlavní kabel6GUV-150100-5000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky USB OUTLET SOCKET ASSYFA8V-150600-1000-10 |
Počet 1 | Cena 1 612 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky USB OUTLET SOCKETFA8V-150600-1001-10 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HORN6KWV-150600-1000 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SIDE STAND ASSY6KMV-151500-3000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT M6x168010-090005 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REGULATOR6NTV-151000-3000 |
Počet 1 | Cena 2 105 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BOLT M6x3030006-060030810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky STARTER RELAY9CR6-150310 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky POSITIVE CABLE, STARTER MOTOR6NTV-150310-2700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BATTERY31021200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NEGATIVE CABLE, BATTERY6NTV-150420-2700 |
Počet 1 | Cena 290 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky AUXILIARY RELAYCFCV-150524-2000-M1 |
Počet 4 | Cena 131 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SENSOR, ROLL-OVER6KJ0-150600 |
Počet 1 | Cena 740 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ECU ASSY6GUV-001000-5000 |
Počet 1 | Cena 9 293 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Řídící jednotka ECU6GUV-001000-5100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1500-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOX6GUV-151800-6902-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1301-11 |
Cena 6 489 Kč | není skladem | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOX6GUV-151800-7302-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOX6GUV-151800-7502-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1201-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1401-11 |
Počet 1 | Cena 6 489 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1501-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Jednotka T-BOXSN1V-691100-1601-11 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky T-BOX RUBBER RING6KMV-150901-B002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 15 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FOAM (LH &RH), BATTERY5270-150001 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FOAM (FR &RR), BATTERY5270-150002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky GROUND CABLE, FRAME6NTV-150430-2700 |
Počet 1 | Cena 160 Kč | není skladem |
