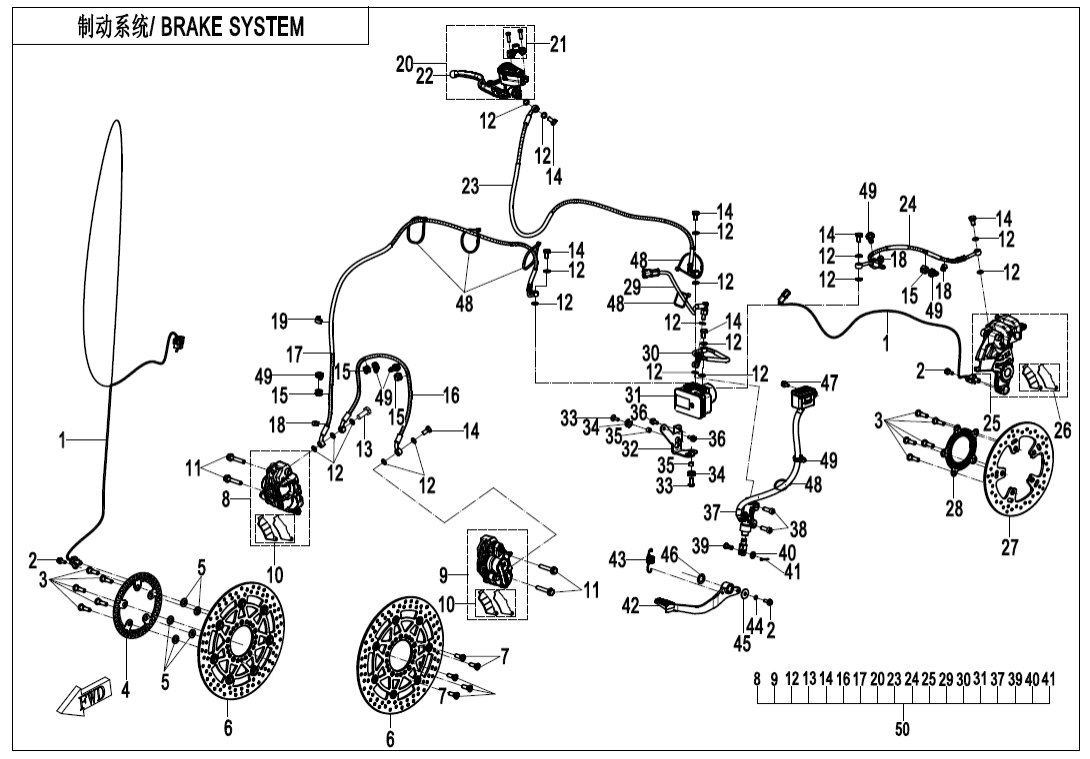

F08 BRAKE SYSTEM
F00 ENGINE FITTINGS (26)
F01 LOCK KIT (7)
F02 MUFFLER EU5 (12)
F03‑1 FRAME (41)
F03‑2 GEARSHIFT LEVER (9)
F04‑1 PLASTICS1 (16)
F04‑2 PLASTICS2 (31)
F04‑3 PLASTICS3 (10)
F04‑4 PLASTICS4 (25)
F04‑5 PLASTICS5 (25)
F04‑6 PLASTICS6 (28)
F05 FRONT SUSPENSION (30)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (10)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (23)
F11 REAR WHEEL (26)
F12 FUEL TANK (19)
F13 SEAT ASSY (1)
F14 FOOTREST (32)
F15 ELECTRIC SYSTEM (33)
F16 LIGHTS (20)
F17 DASHBOARD ASSY (6)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2 DECAL(NEBULA BLACK) (9)
F19‑3 DECAL(NEBULA WHITE) (9)
F20 TOOLS (4)
F22‑A SIDE BOXES (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNERS MANUAL(EU5) (1)
F38‑B OWNERS MANUAL(RUSSIAN) (1)
F41 AIR FILTER (15)
Motor (375)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SPEED SENSOR6NTV-080004-4101-M1 |
Počet 2 | Cena 828 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky SPEED SENSOR6KMV-080004-8500-M1 |
Počet 2 | Cena 1 888 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PAD, FRONT BRAKEA000-0801C0 |
Počet 2 | Cena 1 561 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M10x1.25x4530006-102045810 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 19 | Cena 116 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BANJO BOLT 2A000-080103-2000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BANJO BOLTA000-080101-2000 |
Počet 7 | Cena 189 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RUBBER OIL HOSE CLIP6KM#-080002-8000 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LOWER OIL HOSE ASSY, FRONT BRAKEA000-080140-30000 |
Počet 1 | Cena 1 408 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FRONT BRAKE FLUID INTAKE PIPE6NTV-081020-4101-M1 |
Počet 1 | Cena 2 585 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLIP, BRAKE HOSE6KJ0-080003-00001 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky WIRE CLIP, BRAKE FLUID HOSEEAEV-080006-1000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT BRAKE CALIPER ASSY6NTV-081100-6200-M1 |
Počet 1 | Cena 10 890 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky HALF-COVER, FRONT BRAKE PUMPA000-0801M0 |
Počet 1 | Cena 2 031 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LEVERA000-080131-2000 Alternativy: A000-0801J0 |
Počet 1 | Cena 1 770 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FRONT BRAKE FLUID OUTLET HOSE6NTV-081010-4100-M1 |
Počet 1 | Cena 2 178 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT BRAKE FLUID INTAKE HOSE6NTV-081040-4102-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR BRAKE CAPLIER ASSY6GUV-081060-5000 |
Počet 1 | Cena 14 360 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BRAKE PAD ASSY6GUV-0810A0 |
Počet 1 | Cena 1 698 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky REAR BRAKE DISC6NQV-080006-2600 |
Počet 1 | Cena 1 335 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky REAR BRAKE LIGHT SWITCH6GUV-081070-5000-M1 |
Počet 1 | Cena 1 728 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT, BRAKE DISCA000-080003-10000 |
Počet 10 | Cena 29,02 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6NTV-081030-4102-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAB EXECUTION UNIT6GUV-081300-5000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAB EXECUTION UNIT6GUV-081300-5000-M2 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BRACKET, ABS CONTROLLER6NQV-080910-6601 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 33 |
Název součástky Kód součástky INNER HEX SCREW M6x12A000-040702 Alternativy: 6KM#-040702-8000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky RUBBER MATA000-050013 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky PouzdroA000-050014 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky BOLT M6×1430001-060014810 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky MASTER CYLINDER ASSY, REAR BRAKE6NTJ-091200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky Šroub (vrut)30102-080025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky PIN SHAFTA000-080216-2000 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky RING,FRONT GEAR6NTG-080008-10000 |
Počet 1 | Cena 334 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky WASHER 8A000-080234-2000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky PINA000-080233-2000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky REAR BRAKE PEDAL ASSY6GUV-080200-5000-0BP00 |
Počet 1 | Cena 523 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky RETURN SPRING6NTG-080005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky WASHER 1A000-080006-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 46 |
Název součástky Kód součástky WASHER 2A000-080007-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 7 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky WASHER,FRONT RINGA000-080008-10000 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky ABS BRAKE ASSY6GUV-082000-5001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 50 |
Název součástky Kód součástky ABS BRAKE ASSY6GUV-081000-5001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky FRONT BRAKE DISC ASSY6NTV-080010-1900 |
Počet 2 | Cena 900 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 5 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FRONT BRAKE CALIPER, RHA000-080170-2000 |
Počet 1 | Cena 14 015 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FRONT BRAKE CALIPER, LHA000-080150-2000 |
Počet 1 | Cena 14 015 Kč |
