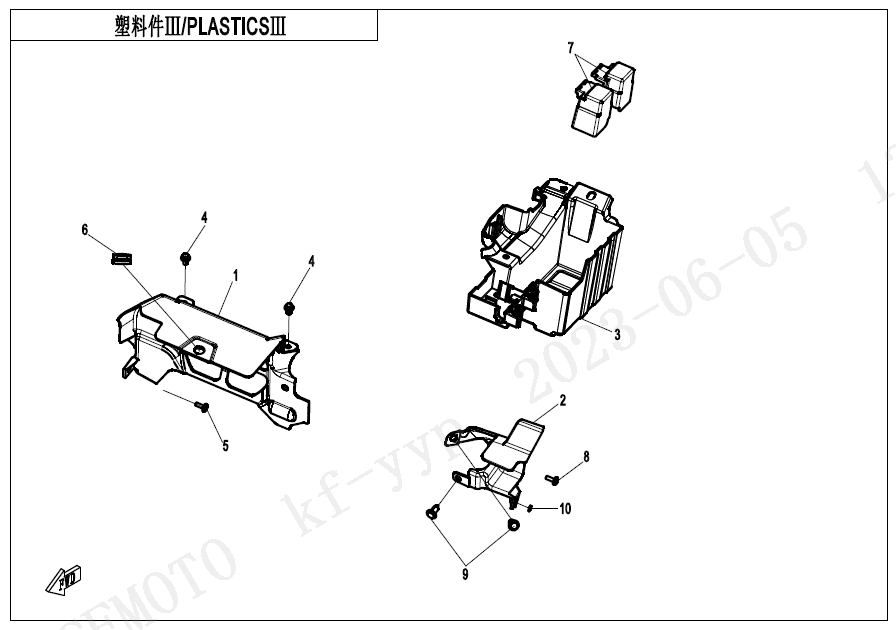

F04‑3 PLASTICS3
F00 ENGINE FITTINGS (26)
F01 LOCK KIT (7)
F02 MUFFLER EU5 (12)
F03‑1 FRAME (41)
F03‑2 GEARSHIFT LEVER (9)
F04‑1 PLASTICS1 (16)
F04‑2 PLASTICS2 (31)
F04‑3 PLASTICS3 (10)
F04‑4 PLASTICS4 (25)
F04‑5 PLASTICS5 (25)
F04‑6 PLASTICS6 (28)
F05 FRONT SUSPENSION (30)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (10)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (23)
F11 REAR WHEEL (26)
F12 FUEL TANK (19)
F13 SEAT ASSY (1)
F14 FOOTREST (32)
F15 ELECTRIC SYSTEM (30)
F16 LIGHTS (20)
F17 DASHBOARD ASSY (6)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2 DECAL(NEBULA BLACK) (9)
F19‑3 DECAL(NEBULA WHITE) (9)
F20 TOOLS (4)
F22‑A SIDE BOXES (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (14)
F38‑A OWNERS MANUAL(EU5) (1)
F38‑B OWNERS MANUAL(RUSSIAN) (1)
F41 AIR FILTER (15)
Motor (375)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky MIDDLE FENDER(REAR), RESERVOIR6GUV-042701-5000 |
Počet 1 | Cena 295 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP ST4.28010-000002 |
Počet 3 | Cena 15,54 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky LH FENDER(REAR), RESERVOIR6GUV-042801-5000 |
Počet 1 | Cena 171 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BATTERY BOX6NTV-041601-2700 |
Počet 1 | Cena 264 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky HEX BOLT30000-060012820 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RUBBER BUSHING, AUXILIARY RELAY6WWV-045901-5000 |
Počet 2 | Cena 77,68 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 1 | Cena 15,54 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky PLASTIC CLIPS9060-040310 |
Počet 2 | Cena 15,54 Kč |
