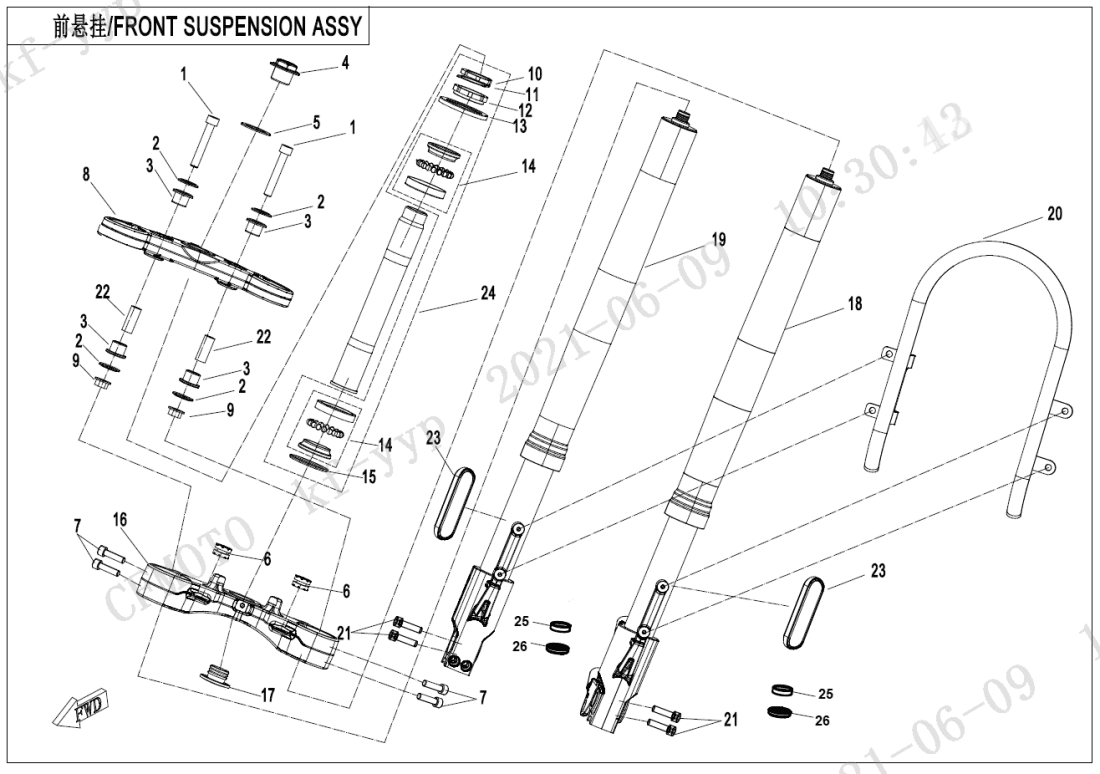

F05 FRONT SUSPENSION
F00 ENGINE FITTINGS (5)
F01‑B LOCK KIT (8)
F02 MUFFLER (21)
F03‑1-B FRAME (53)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (24)
F04‑2 PLASTICS2 (19)
F04‑3-A PLASTICS3 (27)
F04‑4 PLASTICS4 (12)
F04‑5 PLASTICS5 (20)
F05 FRONT SUSPENSION (26)
F06 REAR SUSPENSION (25)
F07 FRONT WHEEL (9)
F08 BRAKE ASSY(ABS) (52)
F10 STEERING SYSTEM (15)
F11 REAR WHEEL (21)
F12 FUEL TANK (28)
F13‑1 SEAT (2)
F13‑2 SEAT (18)
F14 FOOTREST (40)
F15 ELECTRIC SYSTEM (44)
F16 LIGHTS (10)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (23)
F19‑1 WARNING DECAL KITS (5)
F19‑2-A‑V2 DECAL(NEBULA WHITE) (10)
F19‑2-B‑V2 DECAL(VELOCITY GREY) (10)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(EU5) (1)
F38‑B OWNERS MANUAL(EU5 A2) (1)
F38‑C OWNER\'S MANUAL(GERMANY) (1)
F41 AIR FILTER (13)
F88 EU5 A2 PARTS (1)
Motor (405)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky SCREW M6x1630102-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOCK NUT 1A000-050006 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky PodložkaA000-050008 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky LOCK NUT 2A000-050007 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DUST CAP, UPPER RETAINERA000-050009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky STEERING BEARING ASSYA000-050100-10000 |
Počet 2 | Cena 711 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ANTI-DUST CAP, LOWER RETAINING RINGA000-050400 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LOWER TRIPLE CLAMP ASSY6GU#-050030-6000 |
Počet 1 | Cena 6 456 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER PLUG 2A000-050011 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky FRONT LH SHOCK ABSORBER6GUV-050100-7000 |
Počet 1 | Cena 25 650 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6GUV-050200-7000 |
Počet 1 | Cena 25 650 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Podložka6KJ0-050005 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BRACKET, FRONT FENDER6GUV-050020-7000-0BP00 |
Počet 1 | Cena 1 277 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky SCREW M8x4030102-080040870 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky LINER, UPPER CONNECTING PLATE6KJ0-050006-00001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky FRONT SIDE REFLECTOR6KJV-160920-8001-M1 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky STEERING BEARING ASSYA000-0501B0 |
Počet 1 | Cena 1 567 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky OIL SEAL6GU#-050100-6001-24 |
Počet 2 | Cena 406 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky ANTI-DUST CAP6GU#-050100-6001-25 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DAMPER RUBBER, UPPER TRIPLE CLAMP6KJ0-050004 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FIXING SCREW, UPPER TRIPLE CLAMP6NTA-050003 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky PodložkaA000-050004 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky INNER HEX SCREW M8×2530102-080025870 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky UPPER TRIPLE CLAMP6GUV-050003-6002 |
Počet 1 | Cena 3 659 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč |
