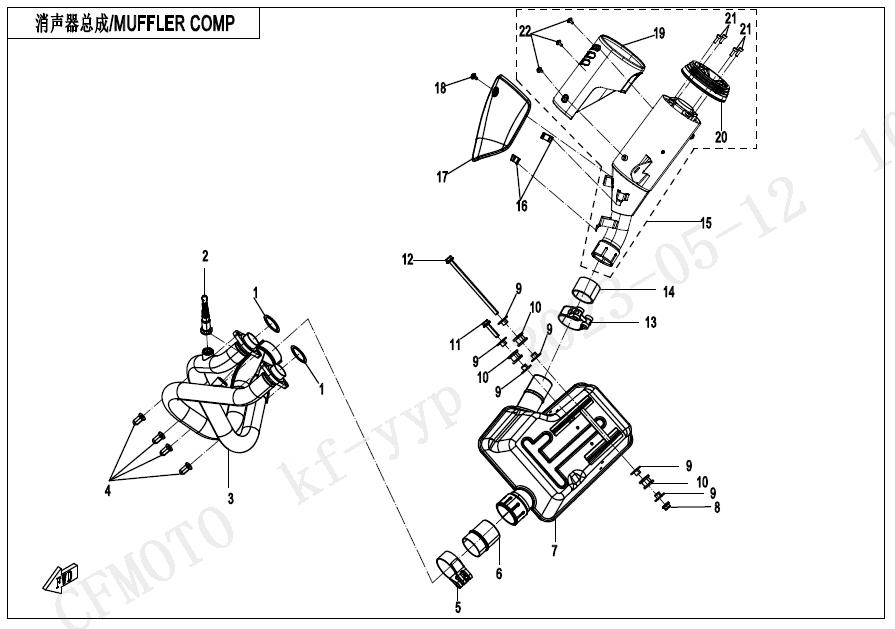

F02 MUFFLER
F00 ENGINE FITTINGS (5)
F01‑B LOCK KIT (8)
F02 MUFFLER (21)
F03‑1-B FRAME (53)
F03‑2 GEARSHIFT LEVER (15)
F04‑1 PLASTICS1 (24)
F04‑2 PLASTICS2 (19)
F04‑3-A PLASTICS3 (27)
F04‑4 PLASTICS4 (12)
F04‑5 PLASTICS5 (20)
F05 FRONT SUSPENSION (26)
F06 REAR SUSPENSION (25)
F07 FRONT WHEEL (9)
F08 BRAKE ASSY(ABS) (52)
F10 STEERING SYSTEM (15)
F11 REAR WHEEL (21)
F12 FUEL TANK (28)
F13‑1 SEAT (2)
F13‑2 SEAT (18)
F14 FOOTREST (40)
F15 ELECTRIC SYSTEM (44)
F16 LIGHTS (10)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (23)
F19‑1 WARNING DECAL KITS (5)
F19‑2-A‑V2 DECAL(NEBULA WHITE) (10)
F19‑2-B‑V2 DECAL(VELOCITY GREY) (10)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38‑A OWNER\'S MANUAL(EU5) (1)
F38‑B OWNERS MANUAL(EU5 A2) (1)
F38‑C OWNER\'S MANUAL(GERMANY) (1)
F41 AIR FILTER (13)
F88 EU5 A2 PARTS (1)
Motor (405)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky GASKET, EXHAUST PIPE0700-022012 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky OXYGEN SENSOR0HU0-176000 |
Počet 2 | Cena 3 732 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky EXHAUST PIPE ASSY6GU#-021100-6100 |
Počet 1 | Cena 6 369 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky CALMP 16L30-021010 |
Počet 1 | Cena 435 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SEAL SLEEVE 1, GRAPHITE6L30-021001 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT MUFFLER BODY6GUV-021200-7100 |
Počet 1 | Cena 42 048 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Pouzdro6GU#-020002-6001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MUFFLER MOUNTING SHAFT6GU#-020001-6000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP 26GU#-021500-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR MUFFLER BODY ASSY6GU#-021300-6001 |
Počet 1 | Cena 7 863 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky GUARD, MUFFLER6GUV-021004-7000 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky INNER HEX SCREW M5×126NTA-040202 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DECO GUARD, TAIL6GU#-021311-6000 |
Počet 1 | Cena 2 134 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Kryt výfuku6GU#-021307-6001 |
Počet 1 | Cena 1 771 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky INNER HEX SCREW30102-050016870 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SCREW6GU#-021312-6000 |
Počet 3 | Cena cena není stanovena | není skladem |
