Rám a kostra
Hlavní rám

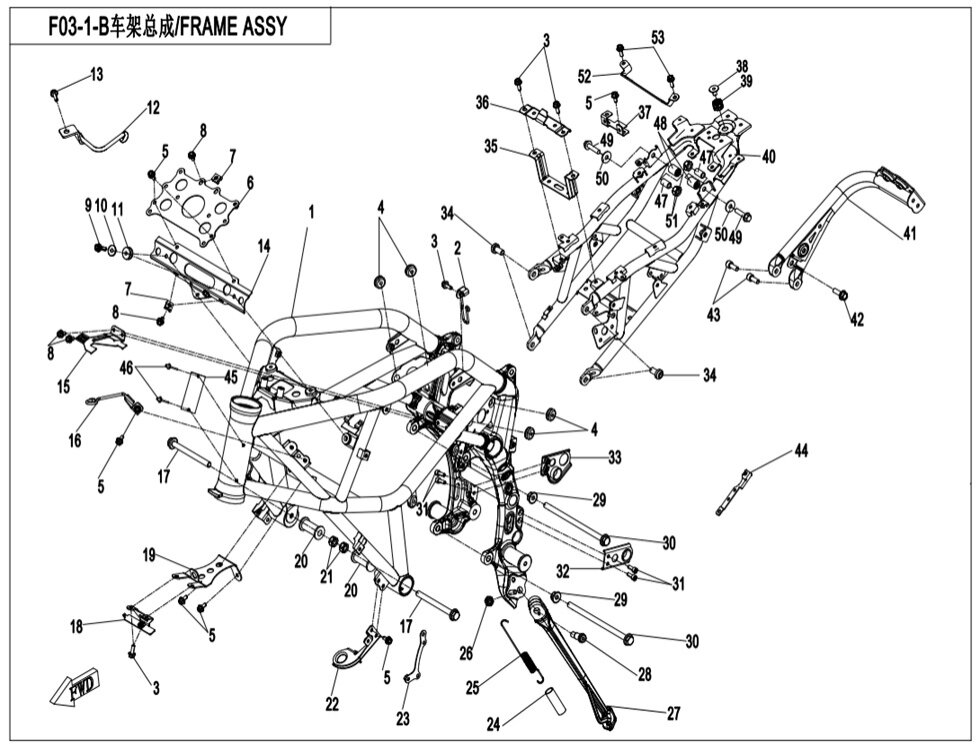

Hlavní rám (53)
Sedadlo I (2)
Sedadlo II (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MAIN FRAME6GU#-031000-6001-0BP00 |
Cena 41 754 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WIRE CLIP, REAR BRAKE FLUID HOSE6GU#-030110-6000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER COLLAR0180-015003 |
Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-060010810 |
Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BRACKET, ECU6GU#-030020-6000 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x2030006-060020870 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LIMIT BRACKET6GU#-030150-6001 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER MAT, HEADLIGHT9010-160101 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BRACKET, CLUTCH CABLE6GU#-030130-6000 |
Cena 116 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-050012810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKET, AIR FILTER6GU#-030050-6000 |
Cena 363 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BRACKET, ROLL-OVER VALVE6GU#-030006-6000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LIMIT BRACKET6GUV-030140-6002 |
Cena 145 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M10x1.25x11030006-102110110 |
Cena 58,03 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, FRONT BRAKE FLUID HOSE6GU#-030060-6000 |
Cena 87,05 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BRACKET, ABS6GU#-030040-6000 |
Cena 145 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BUSHING, ENGINEA000-000201 |
Cena 131 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Matice30203-102110 |
Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BRACKET, RADIATOR6GU#-030090-6000 |
Cena 189 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BRACKET, RESERVOIR TANK6GU#-030030-6000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPRING, SIDE STANDA000-030210 |
Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SPRING COLLAR, SIDE STANDA000-030004 |
Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Matice30208-102810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SIDE BRACKET6GU#-030005-6000 |
Cena 2 133 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT, SIDE BRACKET6GU#-030008-6000 |
Cena 72,54 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky ENGINE MOUNTING SHAFT6GU#-030002-6000 |
Cena 145 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky LH BRACKET, MUFFLER6GU#-030070-6000 |
Cena 203 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky RH BRACKET, MUFFLER6GU#-030080-6000 |
Cena 522 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky MOUNTING BOLT, VICE FRAME6GU#-030007-6000 |
Cena 29,02 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BRACKET, FUEL TANK6GU#-030010-6000 |
Cena 116 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky LIMIT BRACKET, SEAT6GU#-030001-6000 |
Cena 116 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BRACKET, ROLL-OVER SENSOR6GU#-030120-6000 |
Cena 116 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky BUSHING, T-TYPE6KM0-120010 |
Cena 58,03 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Cena 29,02 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky SUB FRAME ASSY6GUV-032000-7000-0BP00 |
Cena 12 767 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky BRACKET, REAR FENDER6GU#-030200-6000 |
Cena 1 843 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky Šroub30006-080025810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky SCREW M8x2030102-080020870 |
Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky BRACKET, FENDER GUARD6GU#-030160-6000 |
Cena 160 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky VEHICLE PLATE6GUV-190011-6100 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 46 |
Název součástky Kód součástky SELF-PLUGGING RIVET 4.2X 830902-0420820 Alternativy: 30902-0401320 |
Cena cena není stanovena | není skladem |
|
Číslo na výkresu 47 |
Název součástky Kód součástky FRONT SPACER, REAR SEAT6WWV-130201-5000 |
Cena 174 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky FRONT RUBBER SLEEVE, REAR SEAT6WWV-130202-5000 |
Cena 29,02 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Cena 29,02 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky Podložka30305-080112 |
Cena 14,51 Kč | |
|
Číslo na výkresu 51 |
Název součástky Kód součástky NUT M830204-080810 |
Cena 14,51 Kč | |
|
Číslo na výkresu 52 |
Název součástky Kód součástky LOCK BRACKET, FRONT SEAT6GUV-030010-7000 |
Cena 189 Kč | není skladem |
|
Číslo na výkresu 53 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Cena 29,02 Kč |
