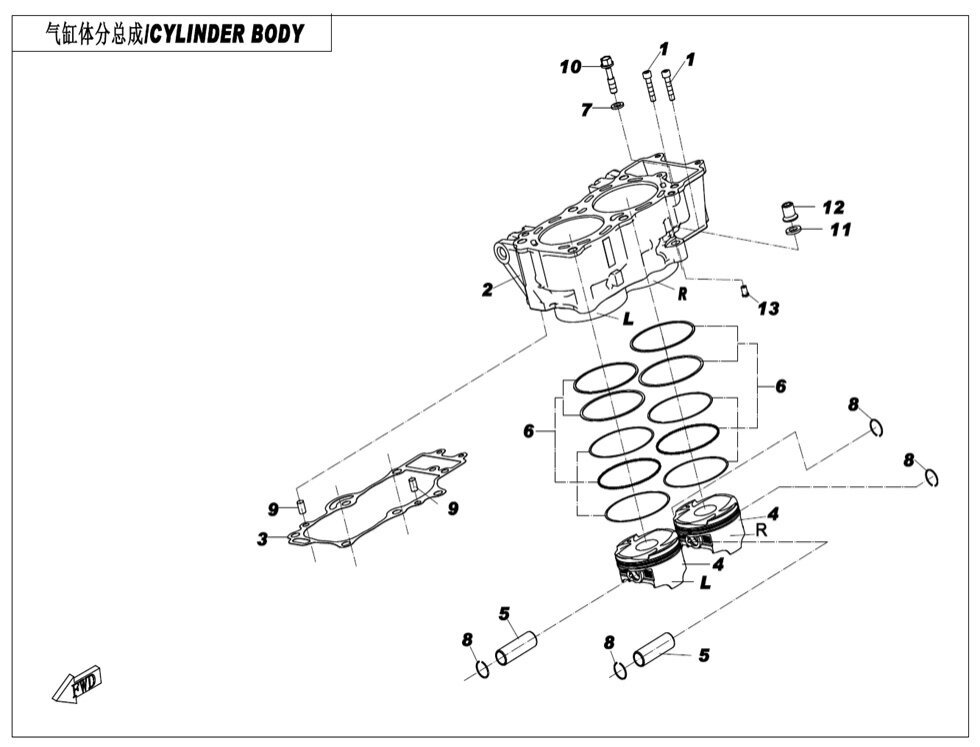

| Číslo na výkresu |
Název součástky Kód součástky |
Cena | |
|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREW M6x300060-030003-0030 |
Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CYLINDER BODY0HU0-023001-2BP00 |
Cena 13 896 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GASKET, CYLINDER0700-023002-0001 |
Cena 145 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0HU0-040007-00010 |
Cena 3 949 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0HU0-040007-00020 |
Cena 3 949 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0HU0-040007-00030 |
Cena 3 615 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0HU0-040007-10010 |
Cena 3 122 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0HU0-040007-10020 |
Cena 3 122 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky Píst0HU0-040007-10030 |
Cena 3 122 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky PISTON PIN0HU0-040008 |
Cena 189 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky PISTON RING ASSY0700-0400A0 |
Cena 1 132 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WASHER 8.5x15.5x20700-023004 |
Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIP, PISTON PIN0700-040009 |
Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SOLID PIN 8×140700-022018 |
Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BOLT M8x430700-023003-00001 |
Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 10.5x19x2.30700-022016 |
Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT M10x1.250700-011111-00001 |
Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RESTRICTION PLUG0700-023005 |
Cena 29,02 Kč |
