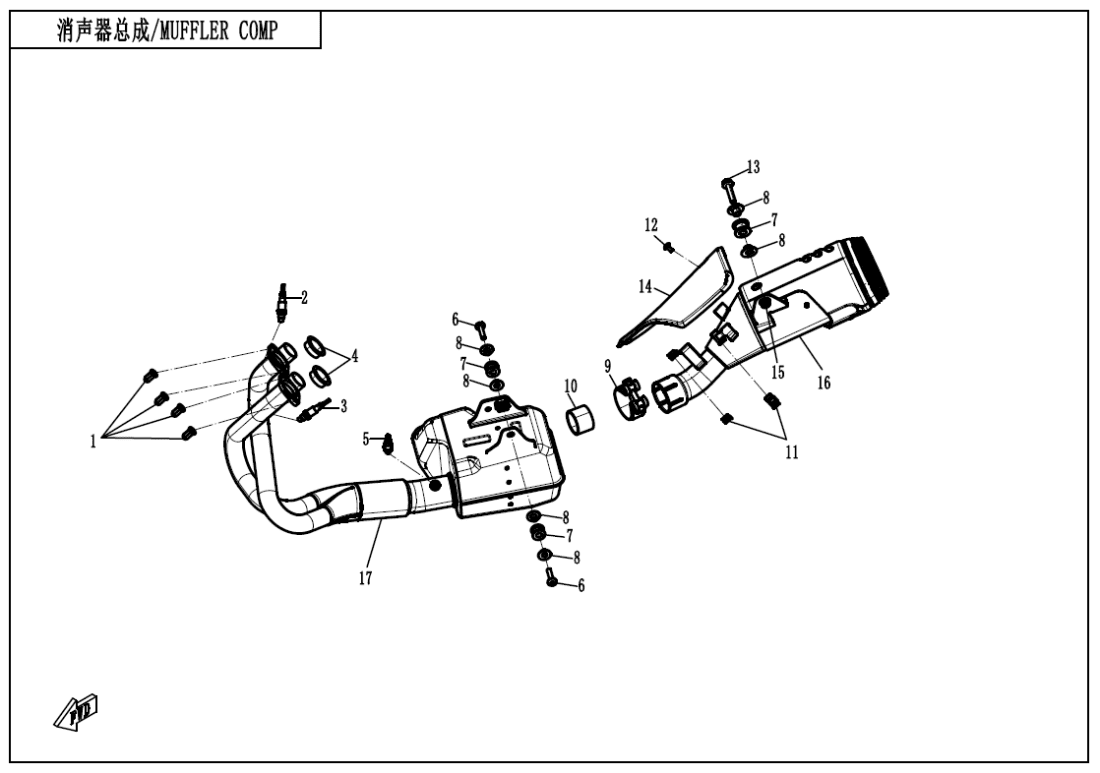

F02 MUFFLER
F00 ENGINE FITTINGS (5)
F01 LOCK KIT (9)
F02 MUFFLER (17)
F03‑1 FRAME (50)
F03‑2 GEARSHIFT LEVER (12)
F04‑1 PLASTICS1 (22)
F04‑2 PLASTICS2 (21)
F04‑3 PLASTICS3 (29)
F04‑4 PLASTICS4 (20)
F04‑5 PLASTICS5 (17)
F05 FRONT SUSPENSION (33)
F06 REAR SUSPENSION (25)
F07 FRONT WHEEL (9)
F08 BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (15)
F11 REAR WHEEL (22)
F12 FUEL TANK (28)
F13 SEAT (4)
F14 FOOTREST (38)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (9)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (23)
F19‑1 LABE (5)
F19‑2-A DECAL(Zircon Black) (2)
F19‑2-B DECAL(Velocity Grey) (2)
F19‑3 WARNING DECAL KITS (3)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (13)
Motor (357)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky NUT M8, MUFFLER JOINT8010-020001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SEAL SLEEVE 2, GRAPHITE6GU#-021003-6000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky GUARD RUBBER SLEEVE6GU#-021005-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX SCREW M5×126NTA-040202 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT30006-080035870 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky GUARD, MUFFLER6GUV-021004-7000 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky NUT M830204-080810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR MUFFLER BODY ASSY6GU#-021300-6001 |
Počet 1 | Cena 7 863 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky EXHAUST MUFFLER ASSY6GUV-021000-9500 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky OXYGEN SENSOR6SMV-004100-1000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 1 | Cena 2 730 Kč | není skladem |
|
Číslo na výkresu 4 |
Název součástky Kód součástky GASKET, EXHAUST PIPE0700-022012 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky OXYGEN SENSOR6AQV-004100-6400 |
Počet 1 | Cena 2 280 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SCREW6ARV-020004-1000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky DAMPER, MUFFLERA000-020004 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Pouzdro6GU#-020002-6001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky CLAMP 26GU#-021500-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
