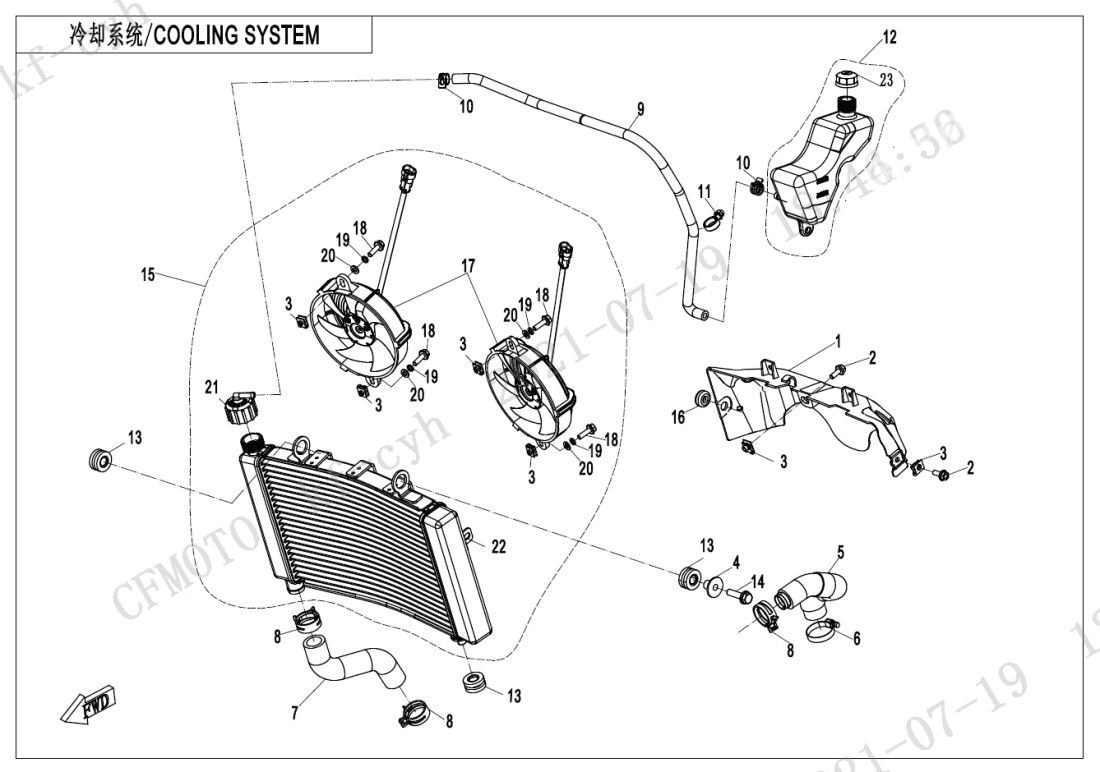

F18 COOLING SYSTEM (23)
F19‑1 LABE (4)
F19‑2-A DECAL(Zephyr Blue) (2)
F19‑2-B DECAL(Nebula Black) (2)
F19‑3 WARNING DECAL KITS (3)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (13)
MOTOR (378)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky DEFLECTOR, FAN6GU#-040044-6001 |
Počet 1 | Cena 406 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky WATER INLET PIPE, RADIATOR6GU#-180001-6000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky CLAMP ，WATER HOSE9010-180007 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky WATER OUTLET PIPE, RADIATORA000-180002-20000 |
Počet 1 | Cena 812 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 3 | Cena 87,05 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CONNECTING PIPE, RESERVOIR6GU#-180003-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP30601-212570 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RESERVOIR TANK ASSY6GUV-180010-6001 |
Počet 1 | Cena 464 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 3 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BOLT M8x3030006-080030870 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky RADIATOR ASSY6GUV-181000-7100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky FAN MOTOR ASSY6GUV-181200-8000 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BOLT M6x2030006-060020870 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Podložka30306-060112 Alternativy: 30306-060142 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FILLER CAP ASSY6GUV-181010-6001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RADIATOR ASSY6GU#-181100-6000 |
Počet 1 | Cena 9 735 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky RESERVOIR TANK CAP ASSY6KM#-180210-8000 |
Počet 1 | Cena 43,52 Kč |
