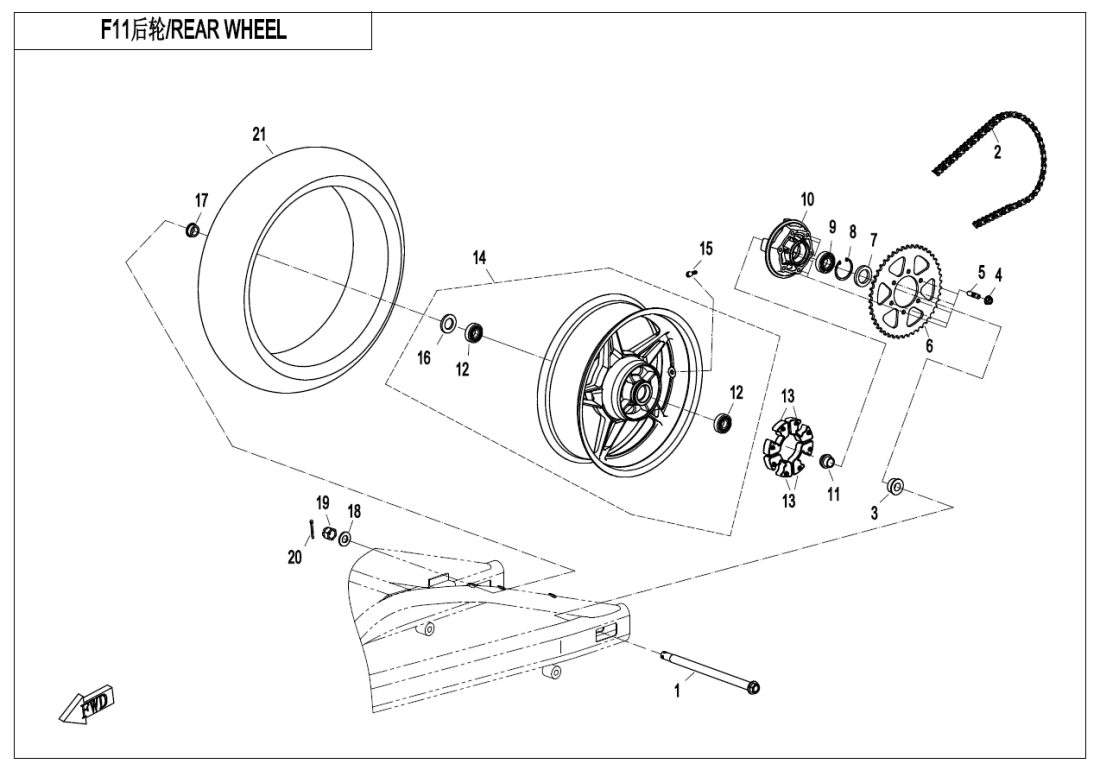

F11 REAR WHEEL
F00 ENGINE FITTINGS (5)
F01 LOCK KIT (9)
F02 MUFFLER (20)
F03‑1 FRAME (51)
F03‑2 GEARSHIFT LEVER (12)
F04‑1 PLASTICS1 (24)
F04‑2 PLASTICS2 (23)
F04‑3 PLASTICS3 (29)
F04‑4 PLASTICS4 (18)
F04‑5 PLASTICS5 (19)
F05 FRONT SUSPENSION (33)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (8)
F08 BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (18)
F11 REAR WHEEL (21)
F12 FUEL TANK (28)
F13‑A SEAT(Zephyr Blue) (4)
F13‑B SEAT(Nebula Black) (4)
F14 FOOTREST (38)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (12)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (23)
F19‑1 LABE (4)
F19‑2-A DECAL(Zephyr Blue) (2)
F19‑2-B DECAL(Nebula Black) (2)
F19‑3 WARNING DECAL KITS (3)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (13)
MOTOR (378)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR WHEEL SHAFT6L30-110001 |
Počet 1 | Cena 4 875 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CHAIN3120914 |
Počet 1 | Cena 2 608 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SHAFT SLEEVE(LH), REAR WHEELA000-110002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky STUD, AM10x1.25x2530020-102025410 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR SPROCKET6GUV-110004-6000 |
Počet 1 | Cena 2 510 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky OIL SEAL, FB35x52x830501-035800N |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5230800-05205 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BEARING, 6205-2RS30400-02503 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SPROCKET SEAT6GU#-110002-6000 |
Počet 1 | Cena 2 945 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BUSHING, SPROCKET SEAT6GU#-110003-6000 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BEARING, 6204-RS30400-02001 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky DAMPER, SPROCKET6L30-110003 |
Počet 6 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR RIM ASSY6GUV-110200-6001-0DH00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky OIL SEAL30501-028800N |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WASHER , REAR WHEEL AXLE6NT1-110003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WASHER 18, REAR WHEEL AXLEA000-110009 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky NUT, REAR WHEELA000-110011 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky COTTER PIN30903-0403510 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky REAR TIRE30705-1738 |
Počet 1 | Cena 15 407 Kč |
