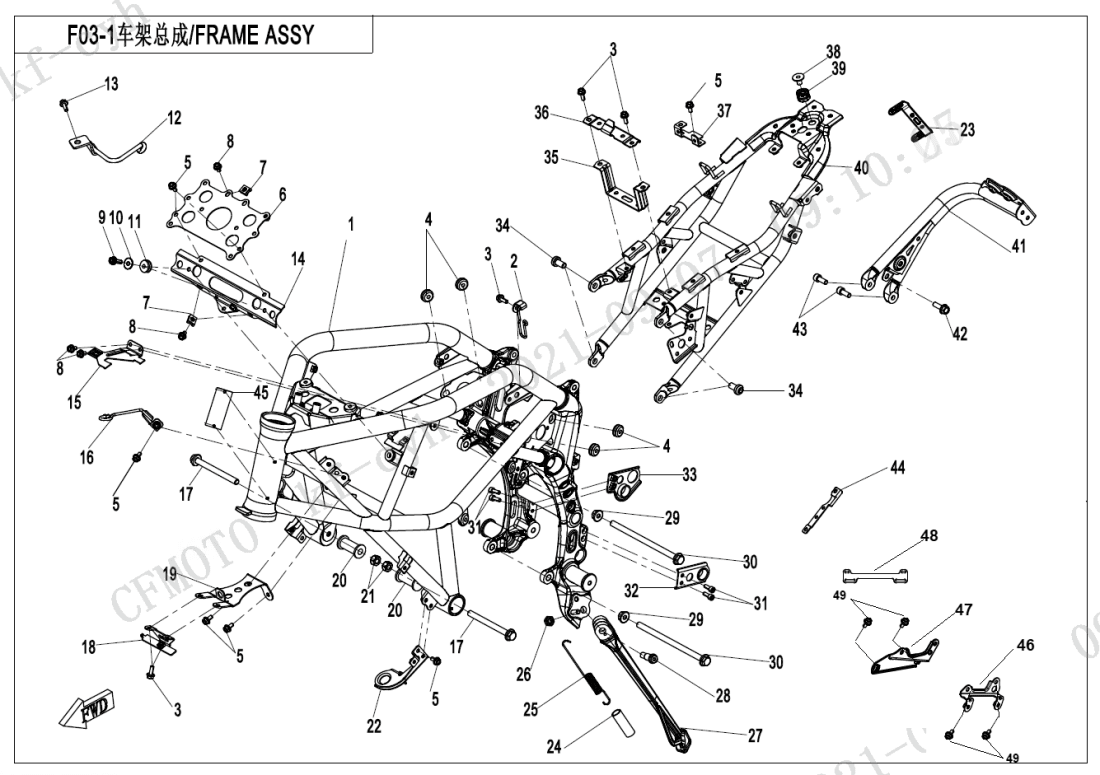

F03‑1 FRAME
F00 ENGINE FITTINGS (5)
F01 LOCK KIT (9)
F02 MUFFLER (20)
F03‑1 FRAME (51)
F03‑2 GEARSHIFT LEVER (12)
F04‑1 PLASTICS1 (24)
F04‑2 PLASTICS2 (23)
F04‑3 PLASTICS3 (29)
F04‑4 PLASTICS4 (18)
F04‑5 PLASTICS5 (19)
F05 FRONT SUSPENSION (33)
F06 REAR SUSPENSION (29)
F07 FRONT WHEEL (8)
F08 BRAKE ASSY(ABS) (43)
F10 STEERING SYSTEM (18)
F11 REAR WHEEL (21)
F12 FUEL TANK (28)
F13‑A SEAT(Zephyr Blue) (4)
F13‑B SEAT(Nebula Black) (4)
F14 FOOTREST (38)
F15 ELECTRIC SYSTEM (39)
F16 LIGHTS (12)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (23)
F19‑1 LABE (4)
F19‑2-A DECAL(Zephyr Blue) (2)
F19‑2-B DECAL(Nebula Black) (2)
F19‑3 WARNING DECAL KITS (3)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (13)
MOTOR (378)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT FRAME ASSY6GUV-031000-6004-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky WIRE CLIP, REAR BRAKE FLUID HOSE6GU#-030110-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DAMPING RUBBER SLEEVE6GUV-043801-8000 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Šroub30006-060010810 |
Počet 8 | Cena 43,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BRACKET, ECU6GU#-030020-6000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x1230006-060012870 |
Počet 8 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x2030006-060020870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LIMIT BRACKET6GU#-030150-6001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RUBBER MAT, HEADLIGHT9010-160101 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky BRACKET, CLUTCH CABLE6GU#-030130-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Šroub30006-050012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky BRACKET, AIR FILTER6GU#-030050-6000 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky BRACKET, ROLL-OVER VALVE6GU#-030006-6000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky LIMIT BRACKET6GUV-030140-6002 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M10x1.25x11030006-102110110 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BRACKET, FRONT BRAKE FLUID HOSE6GU#-030060-6000 |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BRACKET, ABS6GU#-030040-6000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BUSHING, ENGINEA000-000201 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Matice30203-102110 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BRACKET, RADIATOR6GU#-030090-6000 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BRACKER, REFLECTOR6GUV-030001-6200 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 24 |
Název součástky Kód součástky SPRING, SIDE STANDA000-030210 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky SPRING COLLAR, SIDE STANDA000-030004 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky Matice30208-102810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky SIDE BRACKET6GUV-030005-8000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BOLT, SIDE BRACKET6GU#-030008-6000 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky ENGINE MOUNTING SHAFT6GU#-030002-6000 |
Počet 2 | Cena 145 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky LH BRACKET, MUFFLER6GU#-030070-6000 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky RH BRACKET, MUFFLER6GU#-030080-6000 |
Počet 1 | Cena 522 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky MOUNTING BOLT, VICE FRAME6GU#-030007-6000 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky BRACKET, FUEL TANK6GU#-030010-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky LIMIT BRACKET, SEAT6GU#-030001-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky BRACKET, ROLL-OVER SENSOR6GU#-030120-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky SUB FRAME6GU#-032000-6002-0BP00 |
Počet 1 | Cena 12 694 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky BRACKET, REAR FENDER6GU#-030200-6000 |
Počet 1 | Cena 1 843 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky Šroub30006-080025810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky SCREW M8x2030102-080020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky BRACKET, FENDER GUARD6GU#-030160-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 45 |
Název součástky Kód součástky VIN PLATE6GUV-190011-7100 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky VIN PLATE6GUV-190011-7100-10 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky VIN PLATE6GUV-190011-7101 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 46 |
Název součástky Kód součástky LH DECO GUARD BRACKET6GUV-030170-9001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky BRACKET, RH DECO GUARD6GUV-030180-9000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky BRACKET, REAR LICENSE6FIV-031004-6600 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 49 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 4 | Cena 14,51 Kč |
