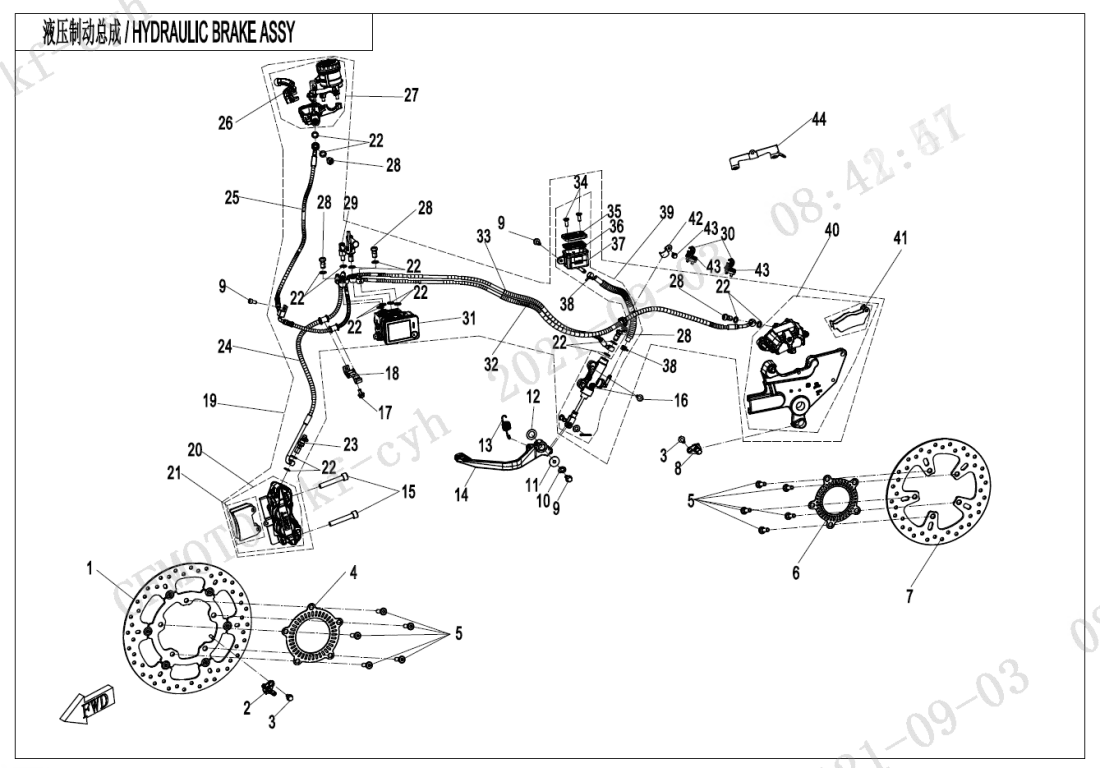

F08 BRAKE ASSY(ABS)
MOTOR (370)
F00 ENGINE FITTINGS (5)
F01 LOCK KIT (11)
F02 MUFFLER (22)
F03‑1 FRAME (50)
F03‑2 GEARSHIFT LEVER (12)
F04‑1 PLASTICS1 (24)
F04‑2 PLASTICS2 (23)
F04‑3 PLASTICS3 (29)
F04‑4 PLASTICS4 (20)
F04‑5 PLASTICS5 (20)
F05 FRONT SUSPENSION (33)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (8)
F08 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (18)
F11 REAR WHEEL (21)
F12 FUEL TANK (28)
F13‑A SEAT(Zephyr Blue) (4)
F13‑B SEAT(Nebula Black) (4)
F14 FOOTREST (38)
F15 ELECTRIC SYSTEM (46)
F16 LIGHTS (11)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (23)
F19‑1 LABE (4)
F19‑2-A DECAL(Zephyr Blue) (2)
F19‑2-B DECAL(Nebula Black) (2)
F19‑3 WARNING DECAL KITS (3)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT BRAKE DISC6GU#-080001-6001-M1 |
Počet 1 | Cena 3 845 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RPM SENSOR, FRONT WHEEL6GU#-081800-6002-M1 |
Počet 1 | Cena 1 959 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BOLT M6x1630006-060016870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky FRONT GEAR RING6GU#-080002-6001 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky BOLT, BRAKE DISCA000-080003-10000 |
Počet 10 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky REAR BRAKE DISC6GU#-090001-6000-M1 |
Počet 1 | Cena 1 494 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RPM SENSOR, REAR WHEEL6GU#-081700-6002-M1 |
Počet 1 | Cena 1 959 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky WASHER 1A000-080006-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky WASHER 2A000-080007-10000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RETURN SPRING6NTG-080005 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR BRAKE PEDAL6GU#-081401-6001 |
Počet 1 | Cena 1 509 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky Šroub (vrut)30102-060020810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WIRE CLIP 2, FRONT BRAKE FLUID HOSE6GU#-080004-6000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ABS BRAKE ASSY6GUV-081000-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ABS BRAKE ASSY6GUV-081000-9001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky FRONT LH BRAKE CALIPER ASSY6GUV-081100-6002 |
Počet 1 | Cena 13 155 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY6GUV-0811A0-6000 |
Počet 1 | Cena 2 374 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 16 | Cena 116 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BANJO BOLT 16GU#-081000-6000-22 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky FRONT BRAKE FLUID INLET HOSE6GU#-081020-6001 |
Počet 1 | Cena 1 973 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FRONT BRAKE FLUID OUTLET HOSE6GU#-081010-6001 |
Počet 1 | Cena 2 742 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LEVERA000-080131-2000 Alternativy: A000-0801J0 |
Počet 1 | Cena 1 770 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky MASTER CYLINDER, FRONT BRAKE6GUV-080110-6004-M1 |
Počet 1 | Cena 9 583 Kč | není skladem |
|
Číslo na výkresu 28 |
Název součástky Kód součástky BANJO BOLT26GU#-081000-6000-23 |
Počet 5 | Cena 319 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky HYDRAULIC INDUCTION SWITCH6GU#-080010-6003 |
Počet 2 | Cena 1 697 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky HYDRAULIC INDUCTION SWITCH6GUV-080010-8100 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 30 |
Název součástky Kód součástky WIRE CLIP, BRAKE FLUID HOSE6GU#-080009-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky MAB EXECUTION UNIT6GUV-081500-9000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 32 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6GU#-081050-6000 |
Počet 1 | Cena 2 786 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky REAR BRAKE FLUID INLET HOSE6GU#-081040-6000 |
Počet 1 | Cena 4 222 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky SCREW, FLUID RESERVOIR CAPA000-080229-2000 |
Počet 2 | Cena 189 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky FLUID RESERVOIR CAPA000-080211-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky SEAL RING, FLUID RESERVOIRA000-080232-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky FLUID RESERVOIRA000-080212-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 38 |
Název součástky Kód součástky CLIP, FUEL HOSE6GU#-081300-6000-24 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky REAR BRAKE MASTER CYLIDNER ASSY6GU#-081300-6003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 40 |
Název součástky Kód součástky REAR BRAKE CALIPER ASSY6GUV-091100-6004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 41 |
Název součástky Kód součástky REAR BRAKE PAD ASSY6GUV-0911A0-6004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 42 |
Název součástky Kód součástky WIRE CLIP, REAR BRAKE MASTER CYLINDER6GU#-080006-6000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky Šroub30006-050012870 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 44 |
Název součástky Kód součástky WIRE CLIP, RPM SENSOR CABLE6GU#-080007-6000 |
Počet 1 | Cena 43,52 Kč |
