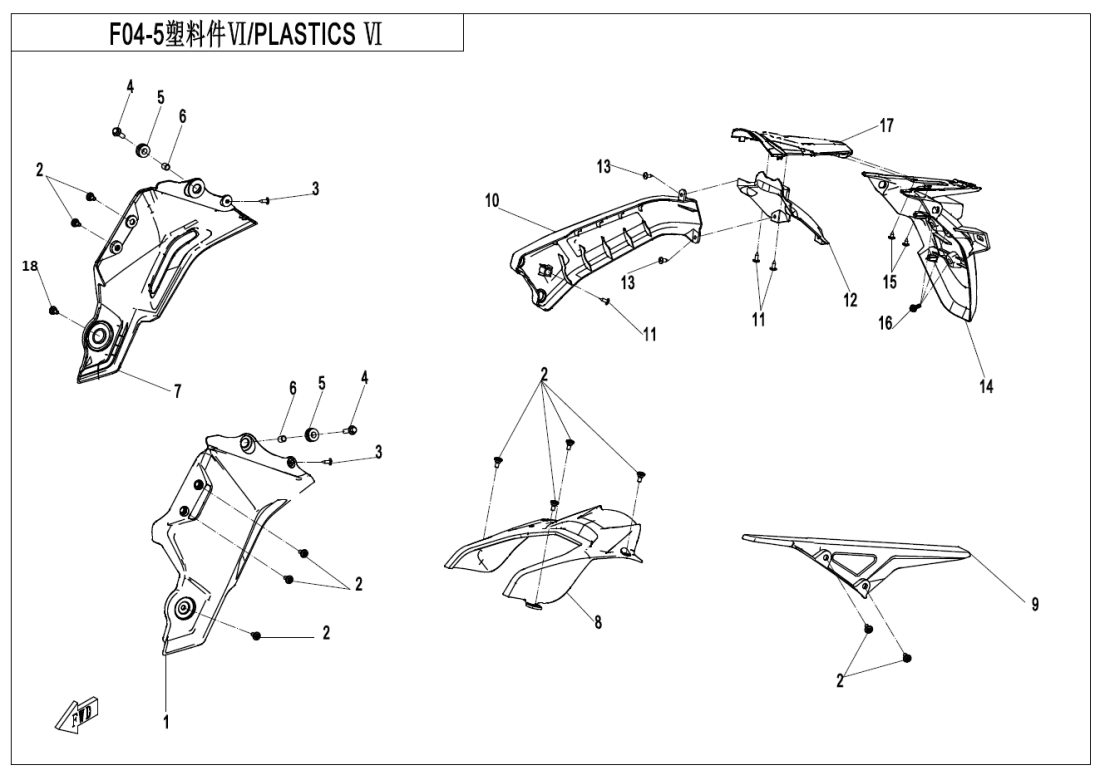

F04‑5 PLASTICS5
MOTOR (370)
F00 ENGINE FITTINGS (5)
F01 LOCK KIT (11)
F02 MUFFLER (22)
F03‑1 FRAME (50)
F03‑2 GEARSHIFT LEVER (12)
F04‑1 PLASTICS1 (24)
F04‑2 PLASTICS2 (23)
F04‑3 PLASTICS3 (29)
F04‑4 PLASTICS4 (20)
F04‑5 PLASTICS5 (20)
F05 FRONT SUSPENSION (33)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (8)
F08 BRAKE ASSY(ABS) (45)
F10 STEERING SYSTEM (18)
F11 REAR WHEEL (21)
F12 FUEL TANK (28)
F13‑A SEAT(Zephyr Blue) (4)
F13‑B SEAT(Nebula Black) (4)
F14 FOOTREST (38)
F15 ELECTRIC SYSTEM (46)
F16 LIGHTS (11)
F17 DASHBOARD (2)
F18 COOLING SYSTEM (23)
F19‑1 LABE (4)
F19‑2-A DECAL(Zephyr Blue) (2)
F19‑2-B DECAL(Nebula Black) (2)
F19‑3 WARNING DECAL KITS (3)
F20 TOOLS (4)
F36 FUEL VAPORIZATION SYSTEM (16)
F38 OWNER\'S MANUAL (1)
F41 AIR FILTER (13)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky LH PANEL MATTE MERCURY SILVER6GU#-040011-6001-0VU00 |
Počet 1 | Cena 2 120 Kč | |
|
Číslo na výkresu 01 |
Název součástky Kód součástky LH PANEL6GU#-040011-6001-0BU00 |
Počet 1 | Cena 1 350 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SCREW KIT M56KM#-040082-8000 |
Počet 11 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x9.530118-420095010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky INNER HEX SCREW M6x20A000-040703 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DAMPER RUBBER6090-040302 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky Pouzdro6090-040303 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RH PANEL6GU#-040012-6001-0BU00 |
Počet 1 | Cena 1 350 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky RH PANEL MATTE MERCURY SILVER6GU#-040012-6001-0VU00 |
Počet 1 | Cena 2 120 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky REAR FENDER6GU#-040027-6000 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky CHAIN GUARD6GUV-040017-9000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky BRACKET, REAR FENDER6GU#-040036-6001 |
Počet 1 | Cena 290 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.2x13-C-H30110-420130070 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER LINER, REAR LICENSE6GU#-040041-6000 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SUPPORTER, REAR LICENSE6GUV-040037-6002 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky REAR LICENSE BRACKET6GUV-040037-6003 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SELF-TAPPING SCREW30110-420095010 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x145HY#-040001-1000 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky MOUNTING PLATE, REAR LICENSE6GU#-040038-6000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky SCREW M5×14A000-040202 |
Počet 1 | Cena 14,52 Kč |
