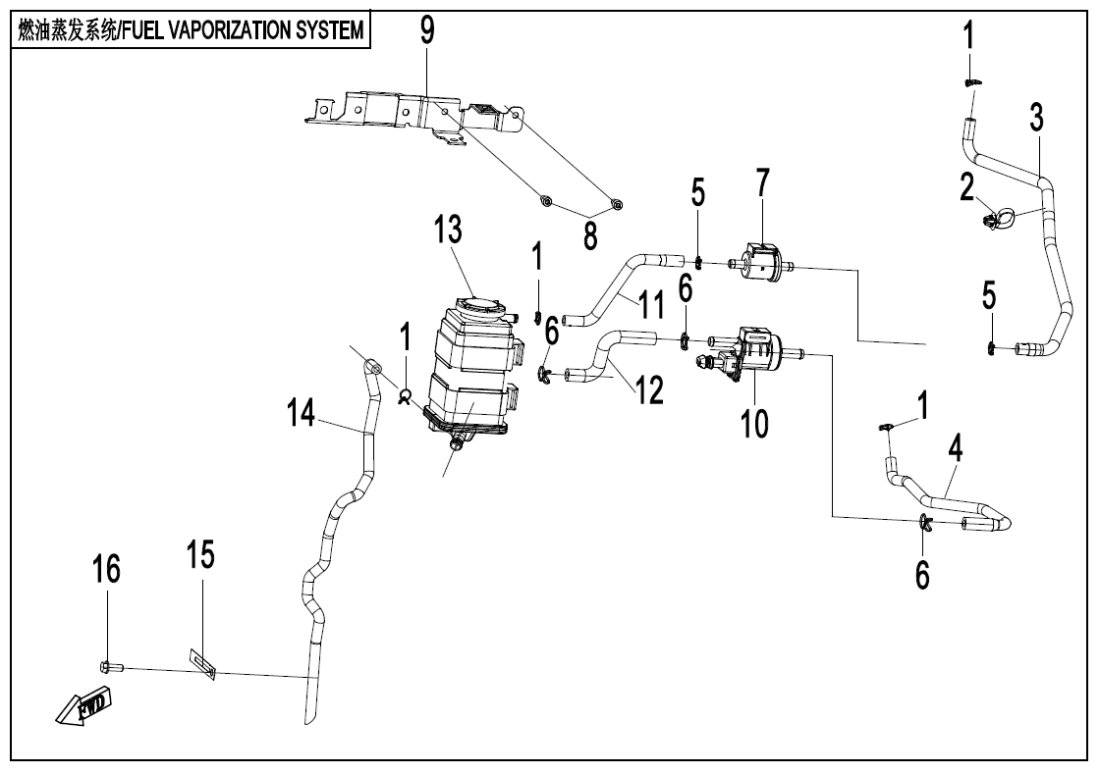

F36 FUEL VAPOPIN SYSTEM
F01 LOCK KIT (10)
F02 MUFFLER (13)
F03‑1 MAIN FRAME (25)
F03‑2 REAR FRAME (20)
F03‑3 FRONT BRACKET (7)
F04‑1 PLASTICS 1 (8)
F04‑2 PLASTICS 2 (11)
F04‑3 PLASTICS 3 (18)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (29)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (26)
F05 FRONT SUSPENSION (21)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (25)
F11 REAR WHEEL (20)
F12 FUEL TANK (20)
F13 SEAT (10)
F14‑1 FOOTREST (37)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (40)
F16 LIGHTS (11)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (28)
F19‑1-V2 DECALS (NEBULA WHITE) (19)
F19‑2-V2 DECALS (NEBULA BLACK) (19)
F19‑3-V2 DECALS (AEROLITE GREY) (19)
F19‑4 WARNING DECAL (4)
F20 TOOLS (7)
F36 FUEL VAPOPIN SYSTEM (16)
F38‑A OWNERS MANUAL (2)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CLAMP A930601-109010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CANISTER MAGNETIC VALVE1F3V-172000-1000 |
Počet 1 | Cena 1 437 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FUEL VAPOR ADSORPTION HOSE 26GUV-360002-5600 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FUEL VAPOR DESORPTION HOSE 16GUV-360003-5600 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CANISTER6GUV-360200-5600 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CANISTER LEAK PIPE6GUV-360009-5600 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky TIE BAND801F-100101 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky FUEL VAPOR ADSORPTION HOSE 16GUV-360001-5600 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky FUEL VAPOR DESORPTION HOSE 26GUV-360004-5600 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CLAMP A1030601-110010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky TWO-WAY VALVE6WWV-360010-5000 |
Počet 1 | Cena 348 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SCREW30102-050008870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky VALVE BRACKET6GUV-360011-5600 |
Počet 1 | Cena 43,56 Kč |
