EU5+ (2025)

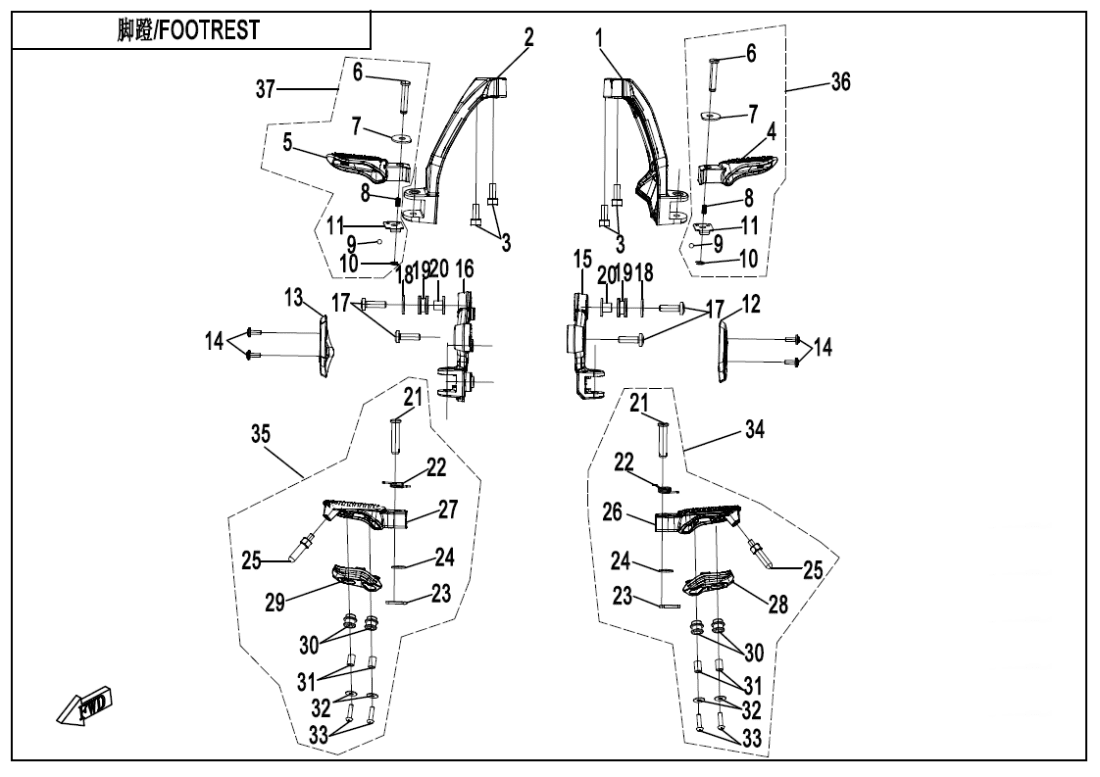

F14‑1 FOOTREST
F01 LOCK KIT (10)
F02 MUFFLER (13)
F03‑1 MAIN FRAME (25)
F03‑2 REAR FRAME (20)
F03‑3 FRONT BRACKET (7)
F04‑1 PLASTICS 1 (8)
F04‑2 PLASTICS 2 (11)
F04‑3 PLASTICS 3 (18)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (29)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (26)
F05 FRONT SUSPENSION (21)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (25)
F11 REAR WHEEL (20)
F12 FUEL TANK (20)
F13 SEAT (10)
F14‑1 FOOTREST (37)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (40)
F16 LIGHTS (11)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (28)
F19‑1-V2 DECALS (NEBULA WHITE) (19)
F19‑2-V2 DECALS (NEBULA BLACK) (19)
F19‑3-V2 DECALS (AEROLITE GREY) (19)
F19‑4 WARNING DECAL (4)
F20 TOOLS (7)
F36 FUEL VAPOPIN SYSTEM (16)
F38‑A OWNERS MANUAL (2)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR LH FOOTREST BRACKET6GUV-140200-5600 |
Počet 1 | Cena 1 670 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CIRCLIP 630802-00603 Alternativy: 30802-00605 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky LOCATING GASKET 1A000-140104 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT RH FOOTREST BRACKET PANEL6GUV-140610-5600 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT RH FOOTREST BRACKET PANEL6GUV-140710-5600 |
Počet 1 | Cena 436 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky M5x14 INNER HEX SCREW6WWV-047101-5000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FRONT LH FOOTREST BRACKET6GUV-140600-5600 |
Počet 1 | Cena 1 670 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky FRONT RH FOOTREST BRACKET6GUV-140700-5600 |
Počet 1 | Cena 1 670 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky SCREW6ARV-140002-1000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky Podložka30309-080870 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky DAMPER6KMV-140001-B000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky REAR RH FOOTREST BRACKET6GUV-140300-5600 |
Počet 1 | Cena 1 670 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky T SHAPE BUSH ASSY6NQ#-140801-6000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky PIN SHAFT6WWV-140141-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPRING6L3V-140103-4200 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky COTTER PIN30903-0322210 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky Podložka30300-100112 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky LIMIT SCREW6AQV-140620-1000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FRONT LH FOOTREST SEAT6AQV-140800-1001-0VR00 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FRONT RH FOOTREST SEAT6AQV-140900-1001-0VR00 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky FRONT LH FOOTREST BALANCER6GUV-140002-5600-0BP00 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky FRONT RH FOOTREST BALANCER6GUV-140003-5600-0BP00 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky SCREW M8x2030102-080020870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky RUBBER DAMPER6KMV-140001-3000 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky Pouzdro6NTG-200419 |
Počet 4 | Cena 102 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky Podložka30305-050112 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SCREW30105-050020450 |
Počet 4 | Cena 14,52 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky FRONT LH FOOTREST ASSY6AQV-1408A0 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky FRONT RH FOOTREST ASSY6AQV-1409A0 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky REAR LH FOOTREST ASSY6AQV-1405A0 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky REAR RH FOOTREST ASSY6AQV-1404A0 |
Počet 1 | Cena 639 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky REAR LH FOOTREST SEAT6AQV-140400-1001-0VR00 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky REAR RH FOOTREST SEAT6AQV-140500-1001-0VR00 |
Počet 1 | Cena 552 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky PIN SHAFT Dia 8A000-140142 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky LOCATING GASKET 2A000-140106 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SPRING5190-037813 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky STEEL BALL5190-037814 |
Počet 2 | Cena 14,51 Kč |
