EU5+ (2025)

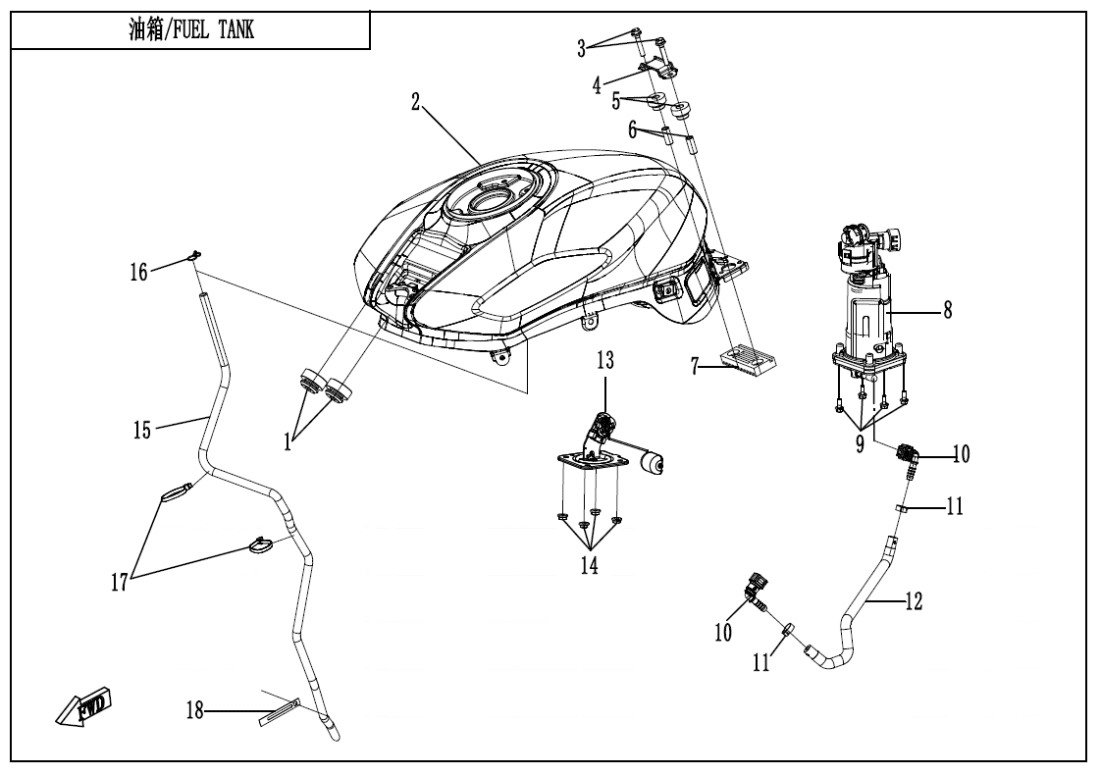

F12 FUEL TANK
F01 LOCK KIT (10)
F02 MUFFLER (13)
F03‑1 MAIN FRAME (25)
F03‑2 REAR FRAME (20)
F03‑3 FRONT BRACKET (7)
F04‑1 PLASTICS 1 (8)
F04‑2 PLASTICS 2 (11)
F04‑3 PLASTICS 3 (18)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (29)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (26)
F05 FRONT SUSPENSION (21)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (25)
F11 REAR WHEEL (20)
F12 FUEL TANK (20)
F13 SEAT (10)
F14‑1 FOOTREST (37)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (40)
F16 LIGHTS (11)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (28)
F19‑1-V2 DECALS (NEBULA WHITE) (19)
F19‑2-V2 DECALS (NEBULA BLACK) (19)
F19‑3-V2 DECALS (AEROLITE GREY) (19)
F19‑4 WARNING DECAL (4)
F20 TOOLS (7)
F36 FUEL VAPOPIN SYSTEM (16)
F38‑A OWNERS MANUAL (2)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CUSHION RUBBER WAHSER6AQV-120002-7100 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ASSY 16GUV-120010-5600 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FUEL LEVEL SENSOR6GUV-170200-5600-M1 |
Počet 1 | Cena 682 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FUEL TANK OVERFLOW PIPE6GUV-120001-5600 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky WIRE CLAMP0180-014010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FUEL TANK WITH DECAL ASSY6GUV-122000-5601-10 |
Počet 1 | Cena 15 115 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FUEL TANK WITH DECAL ASSY6GUV-122000-5601-11 |
Počet 1 | Cena 15 115 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky FUEL TANK WITH DECAL ASSY6GUV-122000-5600-12 |
Počet 1 | Cena 15 449 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M6x3530006-060035810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SEAT HOOK6NQ#-120001-6000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky CUSHION RUBBER WAHSER6NQ#-120004-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky MOUNTING BUSHING6NQ#-120002-6000 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky RUBBER DAMPER BLOCK6NQ#-120003-6000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FUEL PUMP6GUV-150900-5800 |
Počet 1 | Cena 3 151 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 4 | Cena 14,51 Kč |
