EU5+ (2025)

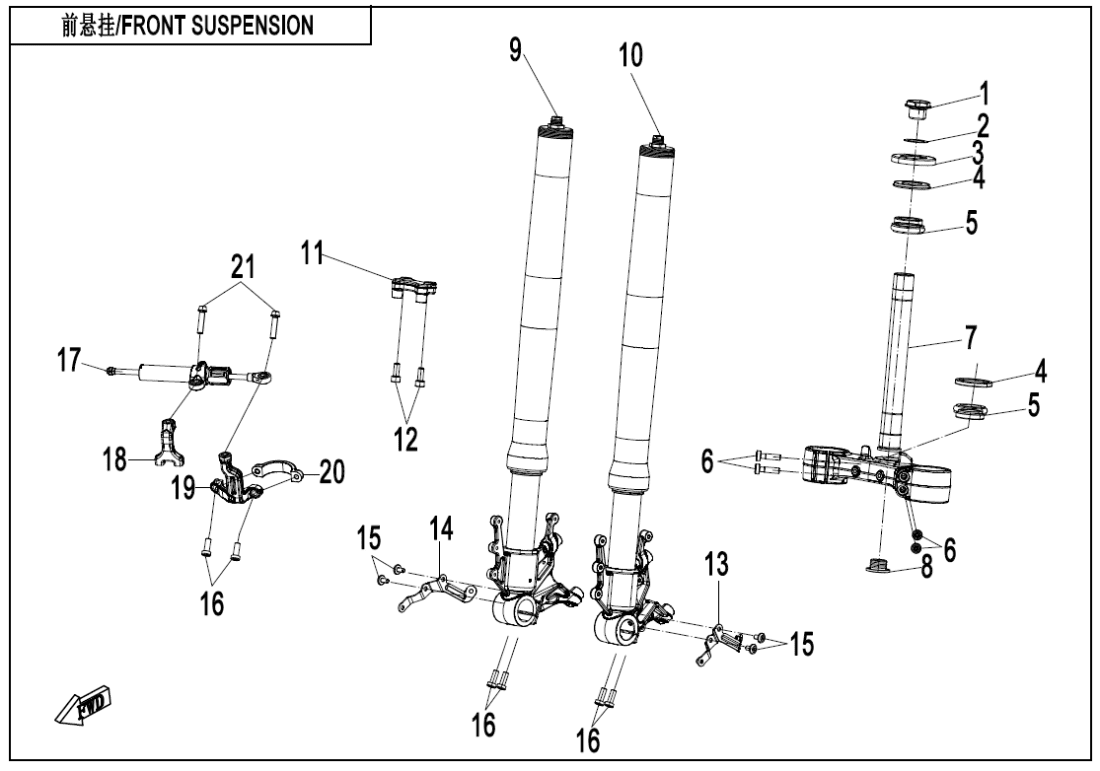

F05 FRONT SUSPENSION
F01 LOCK KIT (10)
F02 MUFFLER (13)
F03‑1 MAIN FRAME (25)
F03‑2 REAR FRAME (20)
F03‑3 FRONT BRACKET (7)
F04‑1 PLASTICS 1 (8)
F04‑2 PLASTICS 2 (11)
F04‑3 PLASTICS 3 (18)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (29)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (26)
F05 FRONT SUSPENSION (21)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (25)
F11 REAR WHEEL (20)
F12 FUEL TANK (20)
F13 SEAT (10)
F14‑1 FOOTREST (37)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (37)
F16 LIGHTS (11)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (28)
F19‑1-V2 DECALS (NEBULA WHITE) (19)
F19‑2-V2 DECALS (NEBULA BLACK) (19)
F19‑3-V2 DECALS (AEROLITE GREY) (19)
F19‑4 WARNING DECAL (4)
F20 TOOLS (7)
F36 FUEL VAPOPIN SYSTEM (16)
F38‑A OWNERS MANUAL (2)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER ASSY (17)
Motor (319)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LOCK SCREW, UPPER TRIPLE CLAMP6L30-050002 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FRONT LH SHOCK ABSORBER6GUV-050500-5601-M1 |
Počet 1 | Cena 17 758 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky HEAD LOCK BRACKET 16AQV-050003-1001 |
Počet 1 | Cena 544 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW M8x2030102-080020810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT LH CALIPER PANEL BRACKET6GUV-050001-5600 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky FRONT RH CALIPER PANEL BRACKET6GUV-050002-5600 |
Počet 1 | Cena 77,68 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SCREW M8x256WWV-050009-5000 |
Počet 6 | Cena 15,54 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky STEERING DAMPER6GUV-050100-5601-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 18 |
Název součástky Kód součástky STEERING DAMPER BRACKET 16GUV-050101-5601 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky STEERING DAMPER BRACKET 26GUV-050102-5601 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky Podložka6WWV-050005-5000 |
Počet 1 | Cena 46,61 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky STEERING DAMPER BRACKET 26GUV-050103-5600 |
Počet 1 | Cena 1 041 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky Šroub (vrut)30102-080035810 |
Počet 2 | Cena 15,54 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky DUST-PROOF COVER6L30-050003 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky ANTI-DUST RING6AQV-050010-1000 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky STEERING BEARING ASSY6L30-050200 |
Počet 2 | Cena 388 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky INNER HEX SCREW M8x306WWV-050011-5000 |
Počet 4 | Cena 15,54 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky LOWER TRIPLE CLAMP ASSY6AQV-0503A0-6000 |
Počet 1 | Cena 4 443 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky PLUG, FRONT FORK6L30-050004 |
Počet 1 | Cena 31,07 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FRONT RH SHOCK ABSORBER6GUV-050600-5601-M1 |
Počet 1 | Cena 17 758 Kč |
