EU5+ (2025)

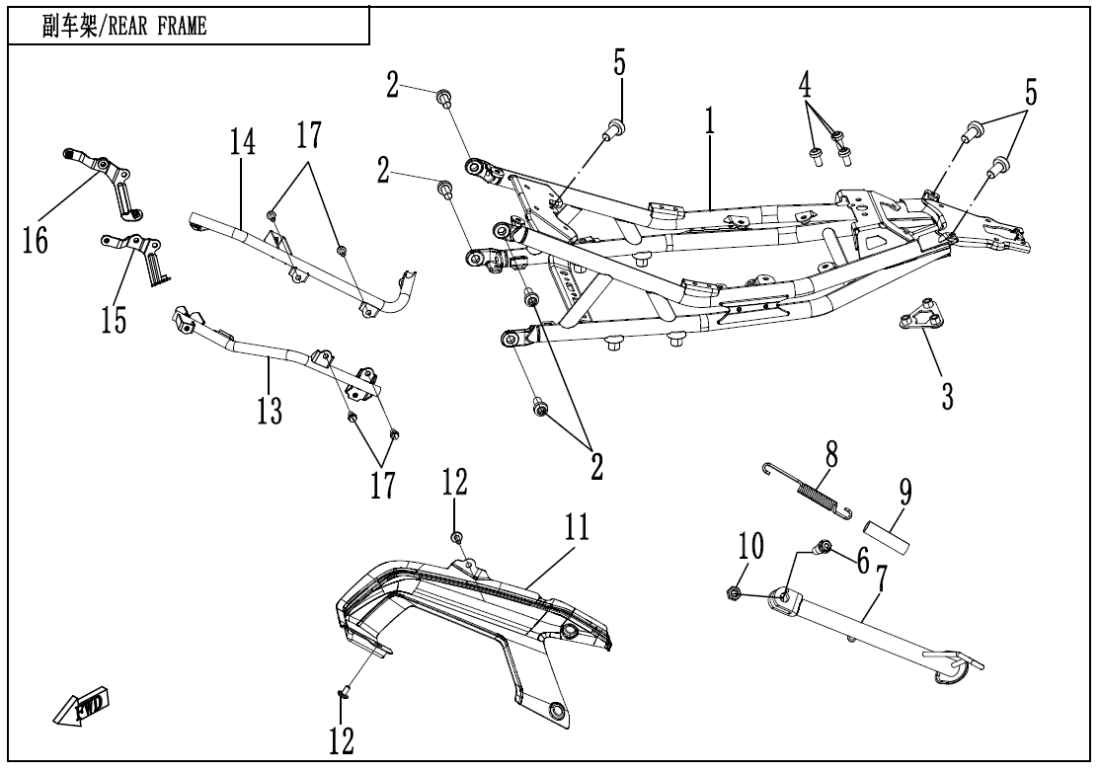

F03‑2 REAR FRAME
F01 LOCK KIT (10)
F02 MUFFLER (13)
F03‑1 MAIN FRAME (25)
F03‑2 REAR FRAME (20)
F03‑3 FRONT BRACKET (7)
F04‑1 PLASTICS 1 (8)
F04‑2 PLASTICS 2 (11)
F04‑3 PLASTICS 3 (18)
F04‑4 PLASTICS 4 (27)
F04‑5 PLASTICS 5 (29)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (26)
F05 FRONT SUSPENSION (21)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (53)
F10 STEERING SYSTEM (25)
F11 REAR WHEEL (20)
F12 FUEL TANK (20)
F13 SEAT (10)
F14‑1 FOOTREST (37)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (40)
F16 LIGHTS (11)
F17 DASHBOARD (5)
F18 COOLING SYSTEM (28)
F19‑1-V2 DECALS (NEBULA WHITE) (19)
F19‑2-V2 DECALS (NEBULA BLACK) (19)
F19‑3-V2 DECALS (AEROLITE GREY) (19)
F19‑4 WARNING DECAL (4)
F20 TOOLS (7)
F36 FUEL VAPOPIN SYSTEM (16)
F38‑A OWNERS MANUAL (2)
F38‑B AUSTRALIA WARRANTY CARD (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR FRAME ASSY6GUV-032000-5600-0BP00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR FRAME ASSEMBLY6GUV-032000-5601-0BP00 |
Počet 1 | Cena 9 511 Kč | |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR FRAME ASSY6GUV-032000-5602 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 1 |
Název součástky Kód součástky REAR FRAME ASSY6GUV-032000-5603 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky NUT M10x1.2530208-102010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky DEFLECTOR6GUV-030090-5600 |
Počet 1 | Cena 2 265 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky LH PANEL BRACKET ASSY6GUV-030130-5600 |
Počet 1 | Cena 189 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RH PANEL RH BRACKET ASSY6GUV-030140-5600 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky LH PANEL BRACKET6GUV-030013-5600 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RH PANEL BRACKET6GUV-030014-5600 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BOLT M10x226L30-030092 |
Počet 4 | Cena 29,04 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky REAR FENDER CONNECTING SEAT6GUV-030150-5600 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky INNER HEX SCREW M8x166WWV-030013-5000 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky SIDE STAND ASSY6GUV-030400-5600-0BP00 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky SPRING, SIDE BRAKCET6L30-030050 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky SPRING SLEEVE, SIDE BRACKET6L30-030071-10000 |
Počet 1 | Cena 43,56 Kč |
