EU5+ (2025)
Motor

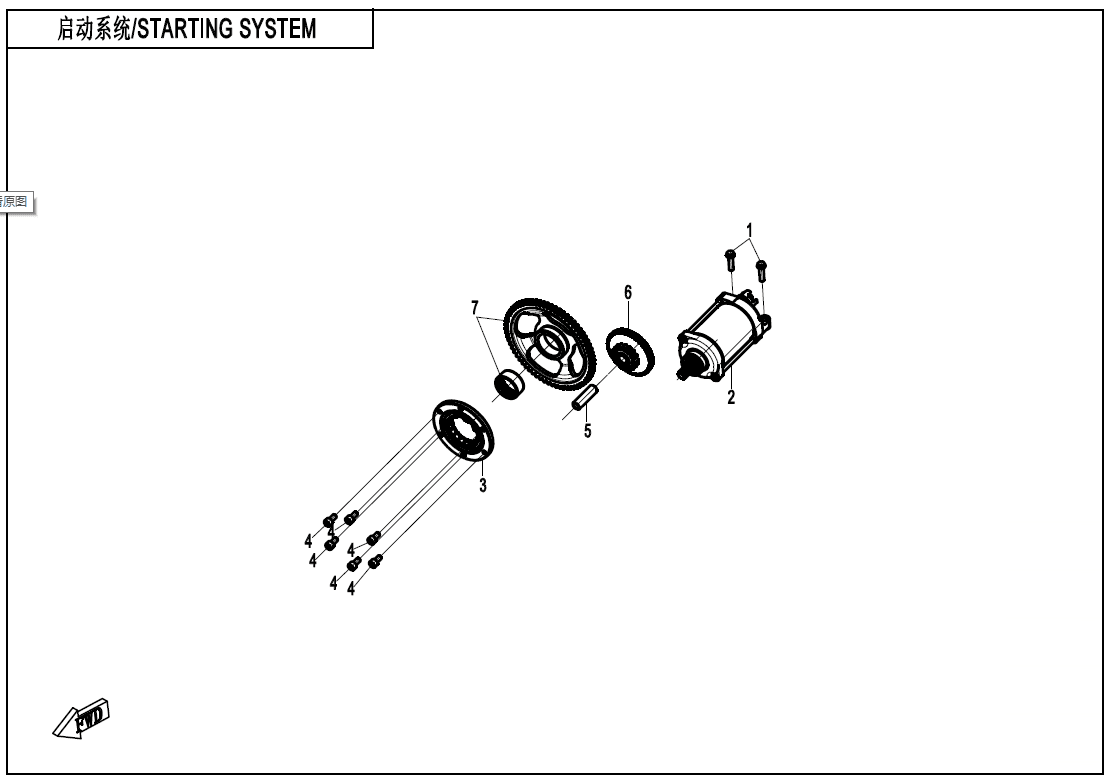

E09 STARTING SYSTEM
E01‑1 UPPER @^ LOWER CRANKCASE ASSY (29)
E01‑2 LEFT@^ RIGHT SIDE COVER (19)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (16)
E02‑2 CYLINDER HEAD(1) (16)
E02‑3 CYLINDER HEAD(2) (57)
E02‑4 CYLINDER BODY (4)
E02‑5 CAMSHAFT ASSY (14)
E03 MAGNETO ASSY (7)
E04‑1 CRANKSHAFT @^ CONNECTING ROD (1) (13)
E04‑2 CRANKSHAFT @^ CONNECTING ROD (2) (8)
E05 CLUTCH ASSY (19)
E06‑1 TRAINSMISION SYSTEM(1) (29)
E06‑2 TRAINSMISION SYSTEM(2) (43)
E07 LUBRICATION SYSTEM (28)
E08 WATER PUMP (11)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (5)
E17 THROTTLE @^ INJECTOR (8)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky STARTER MOTOR ASSY0HTV-093000-7000 |
Počet 1 | Cena 3 499 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky OVERRIDING CLUTCH ASSY0SQV-091000-1001 |
Počet 1 | Cena 1 191 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SCREW M6x1230102-060012810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky SHAFT, MIDDLE GEAR0700-090003 |
Počet 1 | Cena 72,54 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky DUAL GEAR0HTV-090001-7000 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky STARTER BIG GEAR ASSY0HTV-092000-7000 |
Počet 1 | Cena 1 437 Kč |
