EU5+ (2025)
Motor

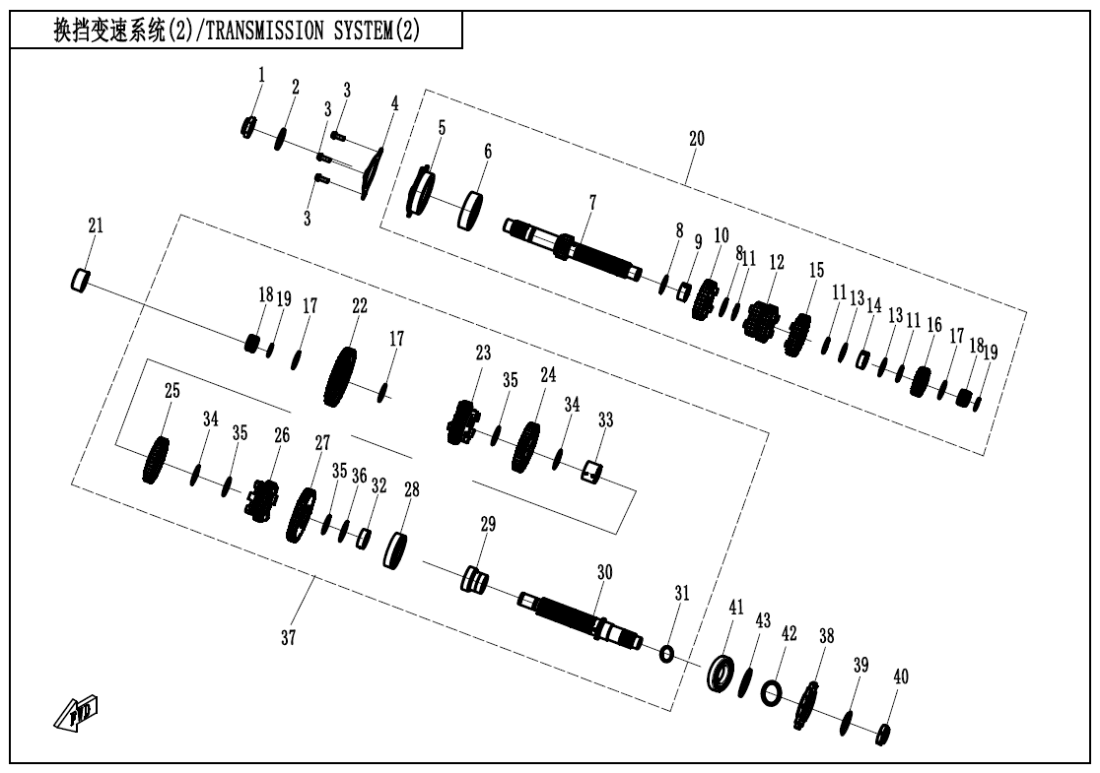

E06‑2 TRAINSMISION SYSTEM(2)
E01‑1 UPPER @^ LOWER CRANKCASE ASSY (29)
E01‑2 LEFT@^ RIGHT SIDE COVER (19)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (16)
E02‑2 CYLINDER HEAD(1) (16)
E02‑3 CYLINDER HEAD(2) (57)
E02‑4 CYLINDER BODY (4)
E02‑5 CAMSHAFT ASSY (14)
E03 MAGNETO ASSY (7)
E04‑1 CRANKSHAFT @^ CONNECTING ROD (1) (13)
E04‑2 CRANKSHAFT @^ CONNECTING ROD (2) (8)
E05 CLUTCH ASSY (19)
E06‑1 TRAINSMISION SYSTEM(1) (29)
E06‑2 TRAINSMISION SYSTEM(2) (43)
E07 LUBRICATION SYSTEM (28)
E08 WATER PUMP (11)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (5)
E17 THROTTLE @^ INJECTOR (8)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Matice0700-061002-00002 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky MAIN SHAFT 5TH GEAR0HTV-061009-7000 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT 250DM0-062017 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky MAIN SHAFT 3,4TH GEAR0HTV-061007-7000 |
Počet 1 | Cena 1 321 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky SPLINE WASHER 25x31x10DM0-062016 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SPLINE SLEEVE 25x100DM0-062015 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky MAIN SHAFT 6TH GEAR0HTV-061005-7000 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky MAIN SHAFT 2TH GEAR0HTV-061003-7000 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Podložka0SQV-061002-1000 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NEEDLE BEARING30499-02004 |
Počet 2 | Cena 392 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky CIRCLIPS FOR SHAFT200700-061016 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CIRCLIP 200700-061003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky MAIN SHAFT ASSY0HTV-061000-7000 |
Počet 1 | Cena 6 534 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BEARING SLEEVE0SQV-060011-1000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky COUNTERSHAFT 1ST GEAR ASSY0HTV-062100-7000 |
Počet 1 | Cena 944 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky COUNTERSHAFT 5TH GEAR0HTV-062013-7000 |
Počet 1 | Cena 1 176 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky COUNTERSHAFT 3RD GEAR0HTV-062012-7000 |
Počet 1 | Cena 944 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky COUNTERSHAFT 4TH GEAR0HTV-062009-7000 |
Počet 1 | Cena 784 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky COUNTERSHAFT 6TH GEAR0HTV-062007-7000 |
Počet 1 | Cena 1 176 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky COUNTERSHAFT 2ND GEAR0HTV-062004-7000 |
Počet 1 | Cena 784 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky 62x280SQV-062003-1000 |
Počet 1 | Cena 1 844 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky COUNTERSHAFT SLEEVE0HTV-062002-7000 |
Počet 1 | Cena 160 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BOLT M6x160010-090005-0010 |
Počet 3 | Cena 14,52 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky COUNTERSHAFT0HTV-062001-7000 |
Počet 1 | Cena 1 481 Kč | |
|
Číslo na výkresu 31 |
Název součástky Kód součástky O-SEAL RING 25×20800-062205 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky 28x10.50SQV-062005-1000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky SPLINE SLEEVE0SQV-062011-4000 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 34 |
Název součástky Kód součástky SPLINE WASHER0HTV-062008-7000 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky RETAINER1F30-061004 |
Počet 3 | Cena 29,04 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky 28.2x36x10SQV-062006-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 37 |
Název součástky Kód součástky COUNTERSHAFT ASSY0HTV-062000-7000 |
Počet 1 | Cena 8 581 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky SPROCKET, OUTPUT0700-062030 |
Počet 1 | Cena 725 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky Podložka0700-062015 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky BEARING SEAT RETAINER0HTV-060005-7000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky NUT M20×1.50SQV-060014-1001 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky COUNTERSHAFT OIL SEAL0SQV-010001-1001 |
Počet 1 | Cena 218 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky O-Kroužek0SQV-060012-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky Podložka0SQV-060013-1000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BEARING SEAT0HTV-061010-7000 |
Počet 1 | Cena 973 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BEARING 25x62x170700-066002 |
Počet 1 | Cena 1 770 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky MAIN SHAFT0HTV-061001-7000 |
Počet 1 | Cena 1 365 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Podložka0SQV-061008-1000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 9 |
Název součástky Kód součástky Pouzdro0SQV-061011-1000 |
Počet 1 | Cena 116 Kč |
