E01‑1 UPPER @^ LOWER CRANKCASE ASSY

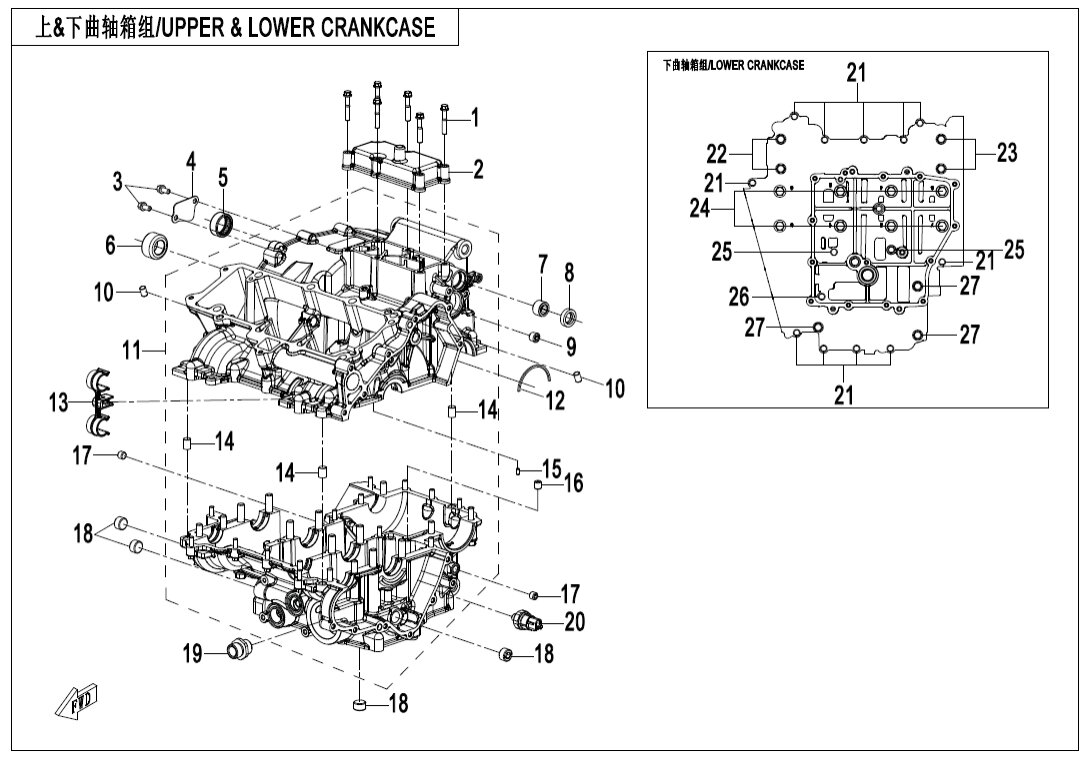

E01‑1 UPPER @^ LOWER CRANKCASE ASSY (29)
E01‑2 LEFT@^ RIGHT SIDE COVER (19)
E01‑3 OIL PAN (5)
E02‑1 CYLINDER HEAD COVER (16)
E02‑2 CYLINDER HEAD(1) (16)
E02‑3 CYLINDER HEAD(2) (57)
E02‑4 CYLINDER BODY (4)
E02‑5 CAMSHAFT ASSY (14)
E03 MAGNETO ASSY (7)
E04‑1 CRANKSHAFT @^ CONNECTING ROD (1) (13)
E04‑2 CRANKSHAFT @^ CONNECTING ROD (2) (8)
E05 CLUTCH ASSY (19)
E06‑1 TRAINSMISION SYSTEM(1) (29)
E06‑2 TRAINSMISION SYSTEM(2) (43)
E07 LUBRICATION SYSTEM (28)
E08 WATER PUMP (11)
E09 STARTING SYSTEM (7)
E16 BALANCER SHAFT (5)
E17 THROTTLE @^ INJECTOR (8)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky BOLT M6×350010-013008-0010 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky MAZE COVER0HTV-011105-7000-0C200 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M6x120010-021019-0010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky MAZE RETAINER0HTV-011103-7000 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky NEEDLE BEARING0SQV-011106-4000 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BEARING SLEEVE0SQV-060011-1000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky NEEDLE BEARING30403-01400 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky OIL SEAL1F30-011600-10000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky PLUG0HTV-011104-7000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky ROLLER30410-00800 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CRANKCASE ASSY0HTV-01FZ01-7000 |
Počet 1 | Cena 22 884 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky CRANKCASE ASSY0HTV-01FZ01-7001 |
Počet 1 | Cena 27 733 Kč | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky RETAINER, BEARING0SQV-011004-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLIP0HTV-072004-7000 |
Počet 1 | Cena 43,56 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky ROLLER 10x1430410-01000 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky ROLLER NEEDLE P4x7.830406-00401 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RESTRICTION PLUG0SQV-011103-1000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky Šroub (vrut)01A0-012010-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky PLUG, MAIN OIL RAIL0700-012105-00001 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT, OIL FILTER0700-012106-00002 |
Počet 1 | Cena 87,12 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky OIL PRESSURE SWITCH0HTV-012400-7000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky BOLT M6x250010-021017-0010 |
Počet 11 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT KIT M8x550SQV-012600-1000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky BOLT ASSY0SQV-012600-1001 |
Počet 2 | Cena 29,04 Kč | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky BOLT0HTV-012700-7000 |
Počet 2 | Cena 43,56 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BOLT0HTV-012200-7000 |
Počet 8 | Cena 58,08 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky BOLT M6x850060-013021-00002 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky BOLT M6x420HTB-065202 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky BOLT M8x450SQV-012003-1000 |
Počet 3 | Cena 29,04 Kč |
