EU5+ (2025)
F41 AIR FILTER ASSY
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)

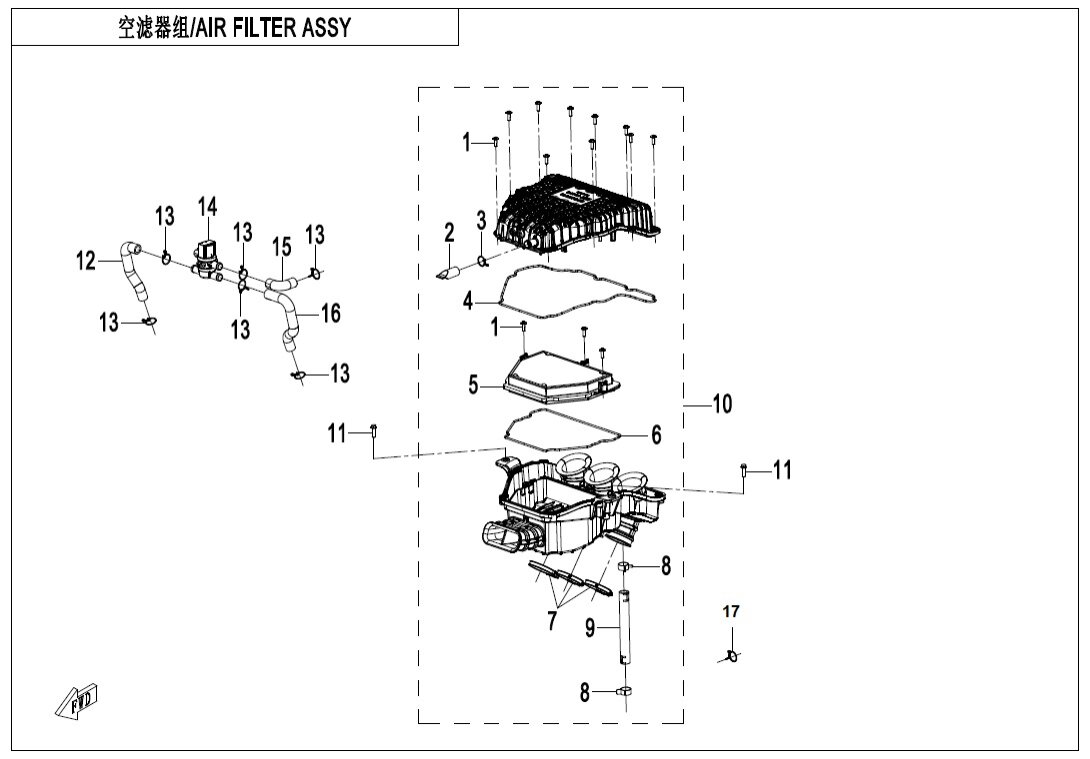

F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky SCREW0HTV-112000-7000-20 |
Počet 13 | Cena 29,04 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky PLUG0HTV-110000-7000-20 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP A1630601-116010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky HOUSING SEAL RING0HTV-110000-7000-21 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky FILTER ELEMENT0HTV-112000-7000 |
Počet 1 | Cena 537 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky FILTER ELEMENT SEAL RING0HTV-110000-7000-22 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP KIT0HTV-114000-7000 |
Počet 3 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky CLAMP0HTV-110000-7000-23 |
Počet 2 | Cena 116 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky BREATHER HOSE, CRANKCASE0HTV-110005-7000 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky AIR FILTER ASSY0HTV-110000-7000 |
Počet 1 | Cena 3 311 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x2030006-060020810 Alternativy: 30006-060020870 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SECONDARY GULP INTAKE PIPE 20HTV-140003-8000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP A1830601-118010 |
Počet 6 | Cena 14,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SECONDARY GULP VALVE0JYV-179000-3001 |
Počet 1 | Cena 1 089 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky SECONDARY GULP INTAKE PIPE0HTV-140001-8000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky SECONDARY GULP INTAKE PIPE 10HTV-140002-8000 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A1730601-117010 |
Počet 1 | Cena 14,52 Kč |
