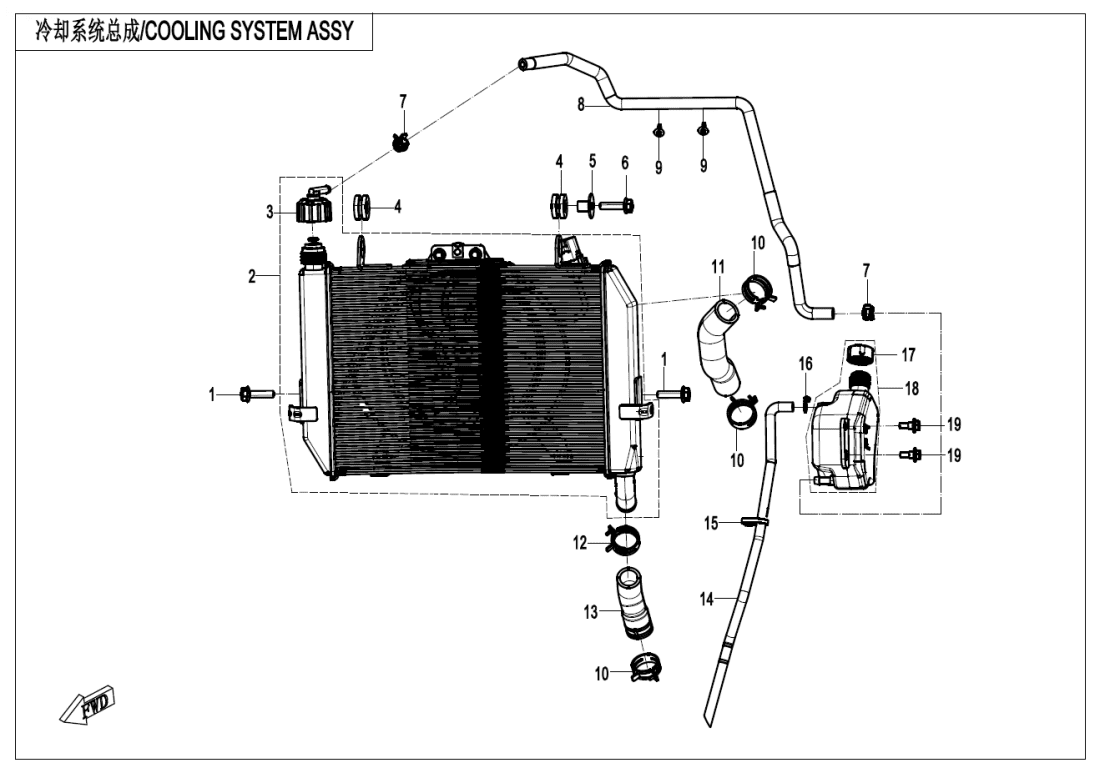

F18 COOLING SYSTEM
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky INNER HEX SCREW M6x256WWV-047002-5000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky RADIATOR FAN ASSY6GUV-181000-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 03 |
Název součástky Kód součástky FILLER CAP ASSY6GUV-181010-6001 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M8x3030006-080030870 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CLAMP30601-212570 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky RESERVOIR CONNECTING PIPE6GUV-180003-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CLAMP30605-132060 |
Počet 3 | Cena 43,56 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky RADIATOR WATER INLET HOSE6GUV-180001-5600 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP30601-229060 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RADIATOR WATER OUTLET HOSE6GUV-180002-5600 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RESERVOIR OVERFLOW HOSE6GUV-180004-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RESEVOIR COVER6AQV-180110-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky RESERVOIR ASSY6GUV-180100-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky BOLT M6x175HY#-040002-1000 |
Počet 2 | Cena cena není stanovena | není skladem |
