EU5+ (2025)

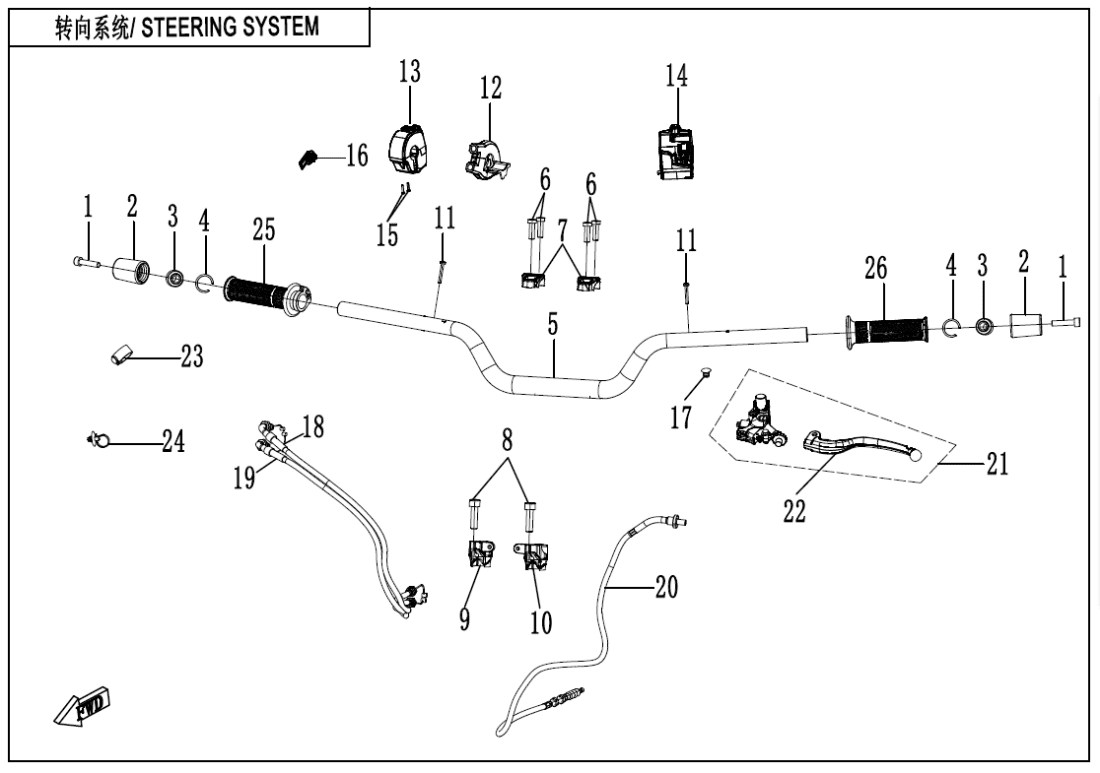

F10 STEERING SYSTEM
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky Šroub (vrut)30102-080035810 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HANDLEBAR LH BRACKET6GUV-100040-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SCREW M4x3030105-040030410 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky THROTTLE LEVER ASSEMBLY6AQV-100700-6001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky THROTTLE LEVER ASSEMBLY6AQV-100700-6002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RH HANDLEBAR SWITCH ASSY6GUV-167000-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky LH HANDLEBAR SWITCH ASSY6GUV-166000-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky Šroub (vrut)30137-250120010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky CLASP6GU#-150001-6000-M1 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky RUBBER PLUG, CLUTCH LEVER6KM#-100002-8000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky THROTTLE CABLE6GUV-100400-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 19 |
Název součástky Kód součástky ADJUSTABLE THROTTLE CABLE6GUV-100500-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 2 |
Název součástky Kód součástky BALANCER6NT1-100301 |
Počet 2 | Cena 247 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky CLUTCH CABLE6GUV-100600-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky CLUTCH LEVER ASSY6WWV-100200-5003 |
Počet 1 | Cena 2 439 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CLUTCH LEVER6WWV-100201-5000 |
Počet 1 | Cena 987 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky TIE BAND, CLUTCH6KJ0-100002 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky TIE BAND7030-150005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky RH GRIP6AQV-100010-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky LH GRIP6AQV-100001-6000 |
Počet 1 | Cena 247 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky BUSH, BALANCER6NT1-100310 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky SNAP RING30805-02005 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky HANDLEBAR ASSY6GUV-100100-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky SCREW M8x256WWV-050009-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky PRESS COVER, HANDLEBAR6WWV-050003-5000-10 |
Počet 2 | Cena 494 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky Šroub (vrut)30102-102035810 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky HANDLEBAR RH BRACKET6GUV-100050-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
