EU5+ (2025)

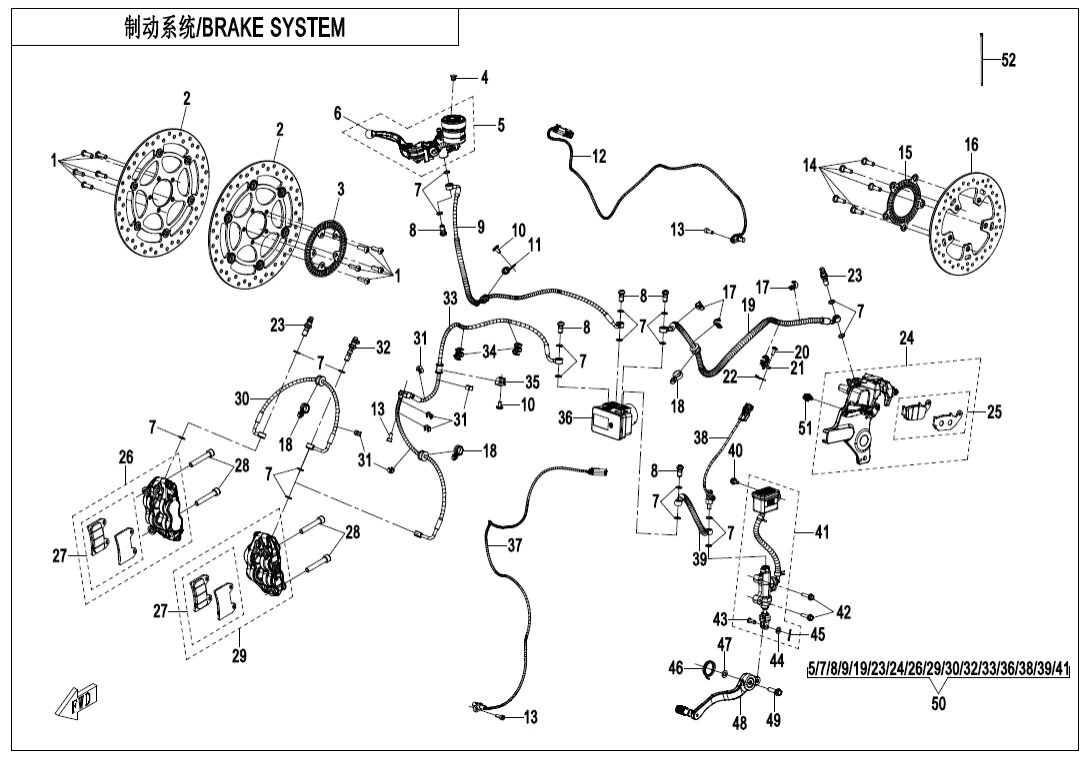

F08 BRAKE SYSTEM
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky Šroub (vrut)6GUV-080001-7000 |
Počet 10 | Cena 29,02 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT BRAKE DISC ASSY6GUV-080010-5600 |
Počet 2 | Cena 3 311 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GEAR RING, FRONT WHEEL6L30-080003 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER PLUG, CLUTCH LEVER6KM#-100002-8000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky HAND BRAKE PUMP6GUV-080110-3001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky MASTER CYLINDER, HAND BRAKE6GUV-080110-3002-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky HANDLE6GUV-080110-3000-23 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky PodložkaA000-080102-2000 |
Počet 19 | Cena 116 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Šroub6AQV-080008-1000-M1 |
Počet 5 | Cena 87,12 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FRONT BRAKE FLUID OUTLET HOSE6GUV-081010-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 10 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky REAR BRAKE FLUID HOSE WIRE CLIP 4EG4V-090014-1000 |
Počet 1 | Cena 58,08 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SPEED SENSOR6GUV-080005-5600-M1 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky INNER HEX SCREW M6x1630102-060016810 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky Šroub (vrut)A000-080001 |
Počet 5 | Cena 43,52 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky REAR GEAR RING6GU#-090002-6001 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky REAR BRAKE DISC6NQV-080006-2600 |
Počet 1 | Cena 1 335 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WIRE CLIP, BRAKE FLUID HOSEEAEV-080006-1000 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP, FRONT BRAKE HOSEA000-050015 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky REAR BRAKE FLUID INLET HOSE6GUV-081050-5600 |
Počet 1 | Cena 595 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky INNER HEX SCREW M5x146WWV-047102-5000 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky WIRE CLIP 1, BRAKE FLUID HOSE6L30-080005 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky SPEED SENSOR CABLE CLIP6GUV-080007-5600 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky Šroub6AQV-080007-1000-M1 |
Počet 2 | Cena 160 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky REAR BRAKE CALIPER ASSY6GUV-081600-5600 |
Počet 1 | Cena 3 035 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky REAR BRAKE PAD ASSY6KM0-0911B0 |
Počet 1 | Cena 799 Kč | |
|
Číslo na výkresu 26 |
Název součástky Kód součástky FRONT RH BRAKE CALIPER6WWV-081200-5001 |
Počet 1 | Cena 14 418 Kč | |
|
Číslo na výkresu 27 |
Název součástky Kód součástky FRONT BRAKE PAD ASSY6GUV-0811A0-6000 |
Počet 2 | Cena 2 374 Kč | |
|
Číslo na výkresu 28 |
Název součástky Kód součástky SCREW M10x1.25x6030102-102060810 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 29 |
Název součástky Kód součástky FRONT LH BRAKE CALIPER ASSY6GUV-081100-6002 |
Počet 1 | Cena 13 155 Kč | |
|
Číslo na výkresu 30 |
Název součástky Kód součástky FRONT BRAKE LOWER FLUID HOSE6GUV-081030-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 31 |
Název součástky Kód součástky CLIP, BRAKE HOSE6KJ0-080003-00001 |
Počet 6 | Cena 29,02 Kč | |
|
Číslo na výkresu 32 |
Název součástky Kód součástky BANJO BOLT, LONG6WWV-080006-5001-M1 |
Počet 1 | Cena 363 Kč | |
|
Číslo na výkresu 33 |
Název součástky Kód součástky FRONT BRAKE FLUID INLET HOSE6GUV-081020-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 34 |
Název součástky Kód součástky WIRE CLIP 2, BRAKE FLUID HOSE6L30-080006 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 35 |
Název součástky Kód součástky WIRE CLIP, FLUID INLET HOSE6AQV-081601-1002 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ABS CONTROLLER6GUV-081500-3001-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ABS CONTROLLER6GUV-081500-3002-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 36 |
Název součástky Kód součástky ABS CONTROLLER6GUV-081500-3003-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 37 |
Název součástky Kód součástky SPEED SENSORFA8V-080004-1500-M1 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 38 |
Název součástky Kód součástky REAR BRAKE LIGHT SWITCH6GUV-081070-5000-M1 |
Počet 1 | Cena 1 728 Kč | |
|
Číslo na výkresu 39 |
Název součástky Kód součástky REAR BRAKE FLUID OUTLET HOSE6GUV-081040-5600 |
Počet 1 | Cena 421 Kč | |
|
Číslo na výkresu 40 |
Název součástky Kód součástky BOLT M6x1630006-060016810 Alternativy: 30006-060016870 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 41 |
Název součástky Kód součástky REAR BRAKE MASTER CYLINDER ASSY6GUV-081300-5600-M1 |
Počet 1 | Cena 1 481 Kč | |
|
Číslo na výkresu 42 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 43 |
Název součástky Kód součástky PIN SHAFT6AQV-081410-1000-28 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 44 |
Název součástky Kód součástky WASHER6AQV-081410-1000-29 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 45 |
Název součástky Kód součástky COTTER PIN6AQV-081410-1000-27 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 46 |
Název součástky Kód součástky SPRING6AQV-080400-1000 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 47 |
Název součástky Kód součástky Podložka30306-080112 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 48 |
Název součástky Kód součástky REAR BRAKE PEDAL ASSY6GUV-081400-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 49 |
Název součástky Kód součástky BOLT M8*280JYA-062104 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 50 |
Název součástky Kód součástky MAB HYDRAULIC BRAKE ASSY6GUV-081000-3001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 50 |
Název součástky Kód součástky MAB HYDRAULIC BRAKE ASSY6GUV-081000-3002 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 50 |
Název součástky Kód součástky MAB HYDRAULIC BRAKE ASSY6GUV-081000-3003 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 50 |
Název součástky Kód součástky MAB HYDRAULIC RRAKE ASSY6GUV-081000-3004 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 51 |
Název součástky Kód součástky CLIPCFCV-150001-2000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 52 |
Název součástky Kód součástky TIE BAND8010-150003 |
Počet 1 | Cena 14,51 Kč |
