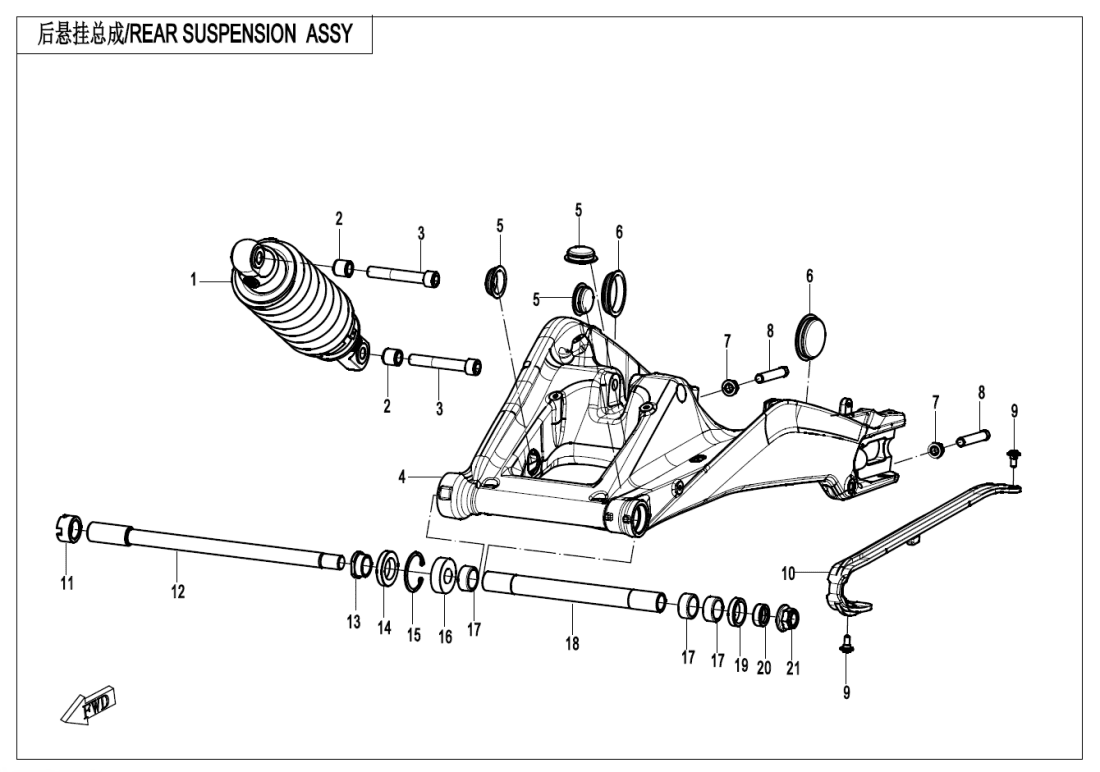

F06 REAR SUSPENSION
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR SHOCK ABSORBER6GUV-060100-3000-M1 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky Pouzdro6AQV-060302-3000 |
Počet 2 | Cena 72,60 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky BOLT M12x756GU#-060006-6000 |
Počet 2 | Cena 72,54 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky REAR FORK6GUV-060301-5600-0BP00 |
Počet 1 | Cena 14 593 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky DUST CAP,SMALL6NT1-060003 |
Počet 3 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky DUST CAP,BIG6NT1-060002 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky LOCK NUT, CHAIN ADJUSTER6L30-060013 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky ADJUSTABLE BOLT, CHAIN6L30-060002 |
Počet 2 | Cena 131 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky INNER HEX STEPPED SCREW M6x146WWV-046602-5000 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CHAIN GUARD6GUV-060002-5601 |
Počet 1 | Cena 305 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky NUT6GUV-060019-5600 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky REAR FORK SHAFT6GUV-060001-5600 |
Počet 1 | Cena 378 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky THREADED SLEEVE6GUV-060018-5600 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OIL SEAL30500-025802N |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CIRCLIP FOR HOLE30800-04005 |
Počet 1 | Cena 29,04 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky BEARING 620330400-01704 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky NEEDLE BEARING HK221230403-02200 |
Počet 3 | Cena 102 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky REAR FORK LINER6GUV-060015-5600 |
Počet 1 | Cena 203 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky OIL SEAL6WWV-060030-5000-10 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BUSHING, REAR SWING ARM6WWV-060002-5000 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NUT M16x1.56AQV-060006-1000-M1 |
Počet 1 | Cena 58,08 Kč |
