EU5+ (2025)

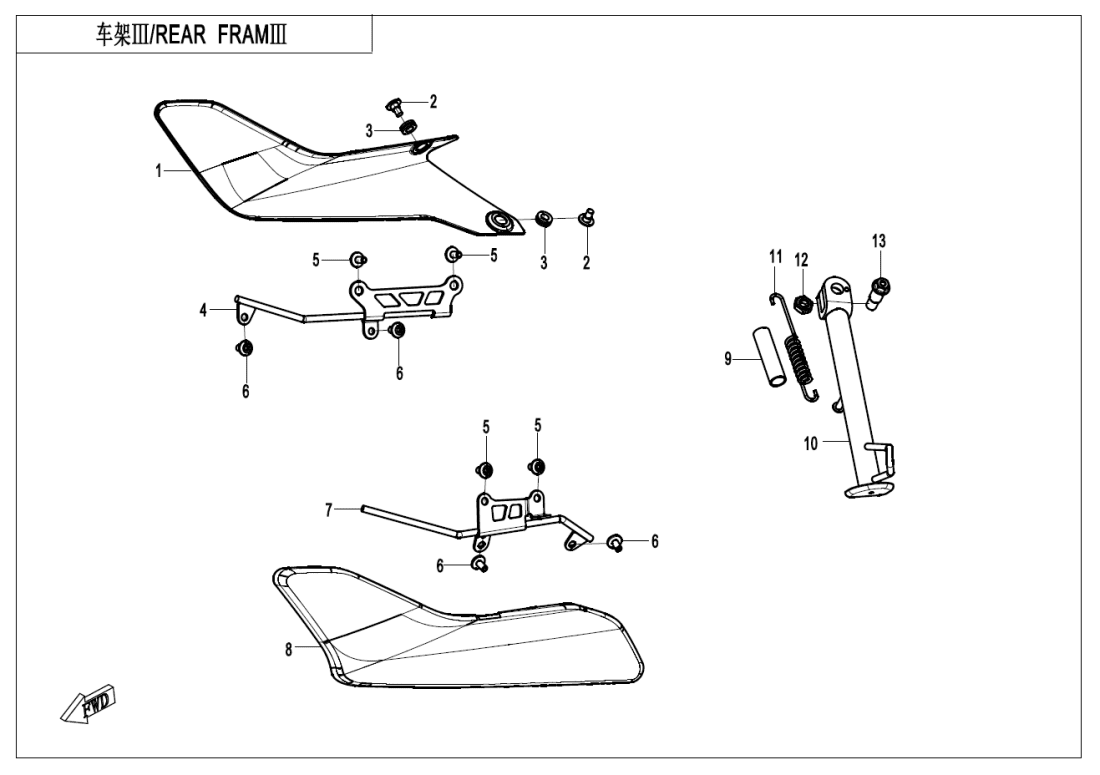

F03‑3 FRAME 3
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky MUFFLER REAR RH DECO COVER6GUV-030190-3000-0DN00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SCREW6GUV-021006-5600 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky GUARD SLEEVE6AQV-021004-3000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky MUFFLER RH DECO COVER BRACKET6GUV-030170-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 05 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046702-5000 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky MUFFLER LH DECO COVER BRACKET6GUV-030160-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky MUFFLER REAR LH DECO COVER6GUV-030180-3000-0DN00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPRING SLEEVE, SIDE BRACKET6L30-030071-10000 |
Počet 1 | Cena 43,56 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SIDE STAND ASSY6GUV-030400-5600-0BP00 |
Počet 1 | Cena 407 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky SPRING, SIDE BRAKCET6L30-030050 |
Počet 1 | Cena 131 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky NUT M10x1.2530208-102010 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky BOLT, SIDE STANDA000-030006 |
Počet 1 | Cena 29,02 Kč |
