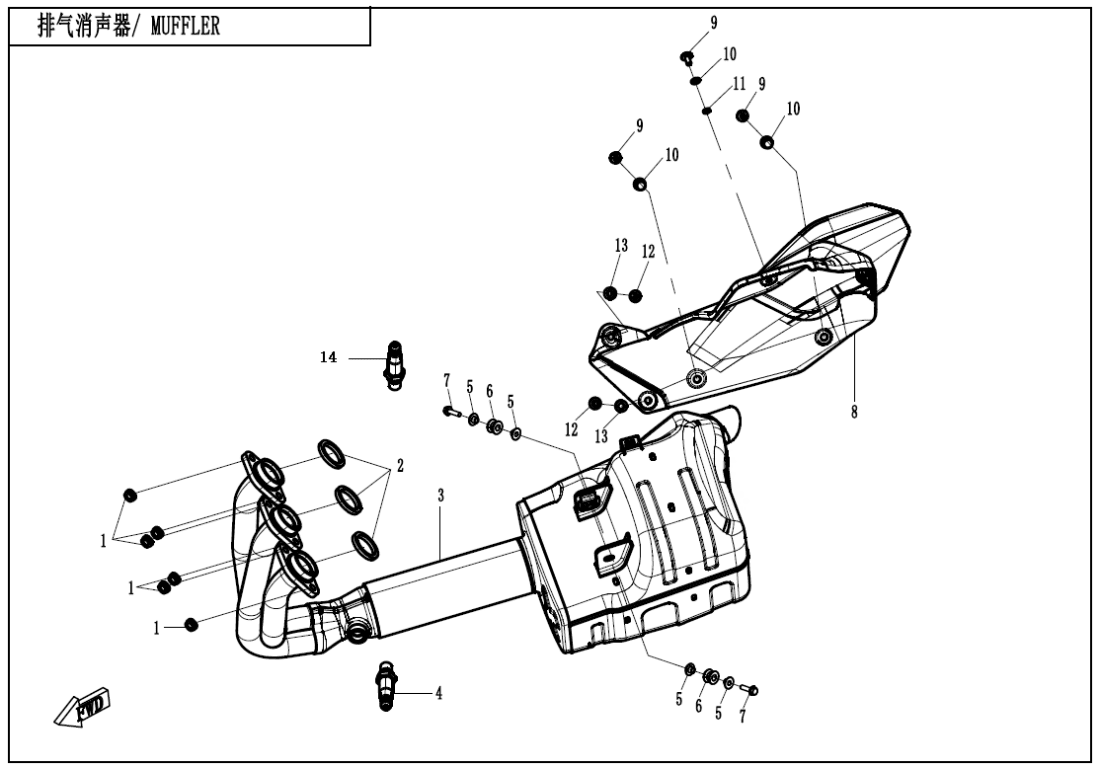

F02 MUFFLER
F01 LOCK KIT (10)
F02 MUFFLER (16)
F03‑1 FRAME 1 (38)
F03‑2 FRAME 2 (7)
F03‑3 FRAME 3 (13)
F04‑1 PLASTICS 1 (15)
F04‑2 PLASTICS 2 (17)
F04‑3 PLASTICS 3 (17)
F04‑4 PLASTICS 4 (18)
F04‑5 PLASTICS 5 (19)
F04‑6 PLASTICS 6 (30)
F04‑7 PLASTICS 7 (23)
F05 FRONT SUSPENSION (24)
F06 REAR SUSPENSION (21)
F07 FRONT WHEEL (14)
F08 BRAKE SYSTEM (58)
F10 STEERING SYSTEM (27)
F11 REAR WHEEL (20)
F12 FUEL TANK (18)
F13 SEAT (9)
F14‑1 FOOTREST (33)
F14‑2 GEARSHIFT LEVER (5)
F15 ELECTRIC SYSTEM (38)
F16 LIGHTS (9)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑1 LABEL (4)
F19‑2-V1 DECAL‑TUNDRA GREY (17)
F19‑2-V2 DECAL‑TUNDRA GREY (17)
F19‑3-V1 DECAL‑GLACIER WHITE (17)
F19‑3-V2 DECAL‑GLACIER WHITE (17)
F19‑4 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑5 EAC LABEL (KAZAKHSTAN) (1)
F20 TOOLS (3)
F36 FUEL EVAPORATION SYSTEM (14)
F38 OWNERS MANUAL (1)
F41 AIR FILTER ASSY (17)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky LOCK NUT6L30-020005 |
Počet 6 | Cena 174 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky WASHER 630306-060800 |
Počet 3 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky Podložka30303-060900 Alternativy: 30303-060112 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky SCREW6GUV-021006-5600 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky GUARD SLEEVE6AQV-021004-3000 |
Počet 2 | Cena 14,52 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky RUBBER BUSHING, GUARD6AQV-021004-3001 |
Počet 2 | Cena 72,60 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky OXYGEN SENSOR6KMV-004100-M300 |
Počet 1 | Cena 2 730 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky GASKET, EXHAUST PORT6090-020010 |
Počet 3 | Cena 43,56 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXHAUST MUFFLER ASSY6GUV-021000-5700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 3 |
Název součástky Kód součástky EXHAUST MUFFLER ASSY6GUV-021000-5701 |
Počet 1 | Cena 25 555 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky OXYGEN SENSOR6AQV-004100-6400 |
Počet 1 | Cena 2 280 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BUSHING, MUFFLER BODY6WWV-020002-5001 |
Počet 4 | Cena 43,56 Kč | |
|
Číslo na výkresu 6 |
Název součástky Kód součástky RUBBER SLEEVE, MUFFLER BODY6WWV-020003-5000 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 7 |
Název součástky Kód součástky BOLT M8x3530006-080035810 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 8 |
Název součástky Kód součástky MUFFLER GUARD ASSY6GUV-021010-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky INNER HEX SCREW M6x126WWV-046701-5000 |
Počet 3 | Cena 14,52 Kč |
