EU5 (2023)

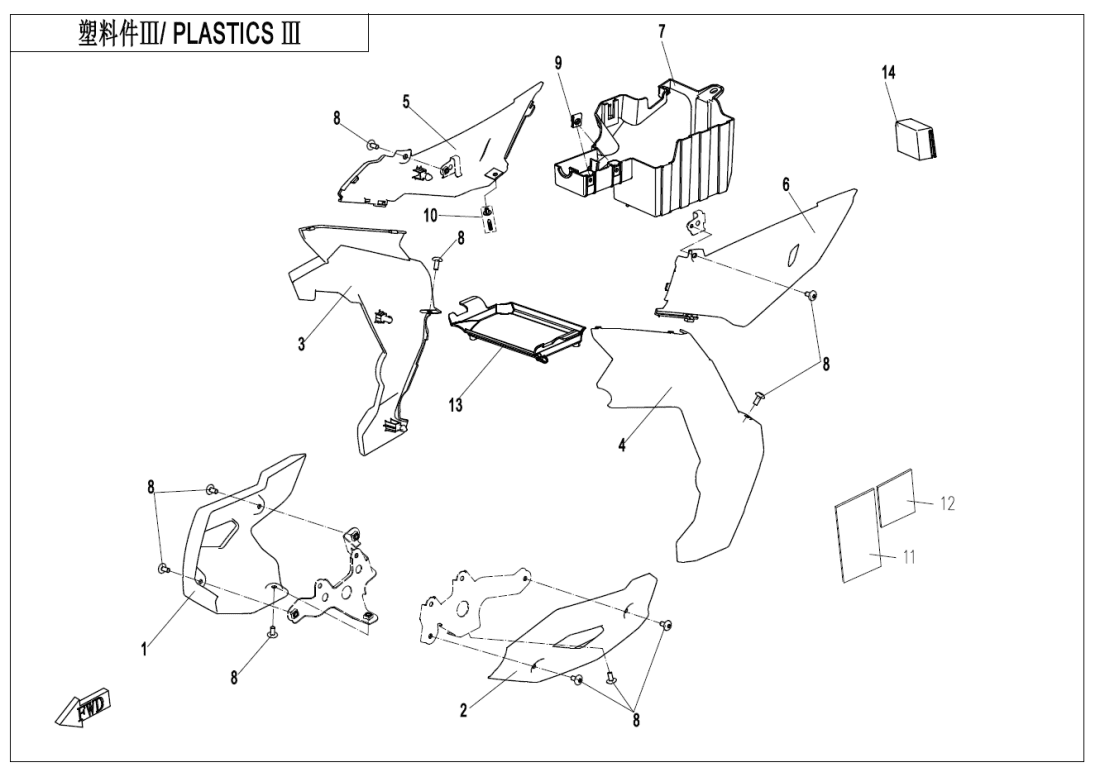

F04‑3 PLASTICS Ⅲ
F00 ENGINE FITTINGS (20)
F01 LOCK KIT (8)
F02 MUFFLER (12)
F03 FRAME (34)
F04‑1 PLASTICS Ⅰ (18)
F04‑2 PLASTICS Ⅱ (10)
F04‑3 PLASTICS Ⅲ (14)
F04‑4 PLASTICS Ⅳ (16)
F04‑5 PLASTICSⅤ (15)
F05‑V2 FRONT SUSPENSION(SHOCK ABSORBER‑KYB) (36)
F06‑V2 REAR SUSPENSION(SHOCK ABSORBER‑KYB) (27)
F07‑A FRONT WHEEL (10)
F08 BRAKE ASSY (2)
F08‑1 FRONT BRAKE(ABS) (33)
F08‑2 REAR BRAKE (ABS) (42)
F10 STEERING SYSTEM (20)
F11‑A REAR WHEEL (27)
F12 FUEL TANK (24)
F13 SEAT (4)
F14 FOOTREST (26)
F15 ELECTRIC SYSTEM (40)
F16 LIGHTS (12)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (19)
F19‑A-V2 WARNING DECAL (4)
F19‑B DECAL(NEBULA WHITE) (6)
F19‑C DECAL(NEBULA BLACK) (6)
F20 TOOLS (3)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER\'S MANUAL(EU 5) (2)
F38‑B OWNER\'S MANUAL(GERMAN) (1)
F41 AIR FILTER (17)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky LOWER DEFLECTOR, RH6NQ0-041701 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky LOWER DEFLECTOR, LH6NQ0-041601 |
Počet 1 | Cena 392 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky RH DECO PLATE ROCK SILVER BLACK6NQ0-041501-0BT00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky LH DECO PLATE ROCK SILVER BLACK6NQ0-041401-0BT00 |
Počet 1 | Cena 1 147 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RH SIDE COVER, NEBULA BLACK6NQ0-041301-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky LH SIDE COVER, NEBULA BLACK6NQ0-041201-0BM00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 07 |
Název součástky Kód součástky BATTERY BOX6NQ#-040021-2600 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 08 |
Název součástky Kód součástky INNER HEX SCREW M6x126KM#-040702-8000 |
Počet 10 | Cena 29,02 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky NUT CLIP M68030-040800-00001 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky PLASTIC SCREW8080-041130 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FOAM (LH &RH), BATTERY5270-150001 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FOAM (FR &RR), BATTERY5270-150002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky WATER PLATE6NQ0-042601 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky RUBBER SLEEVE, RELAY6NQ#-040031-2600 |
Počet 1 | Cena cena není stanovena | není skladem |
