EU5 (2024)

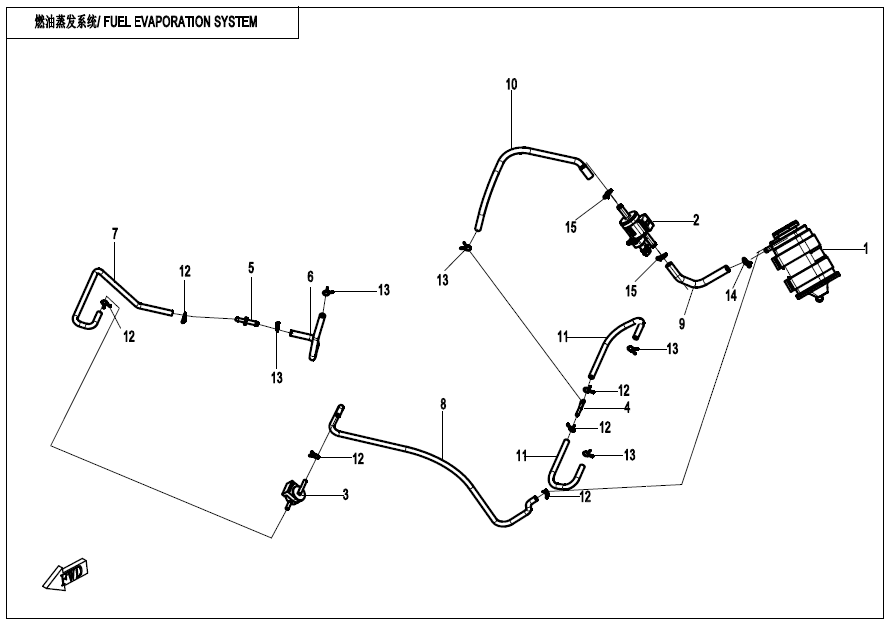

F36 FUEL VAPORIZATION SYSTEM
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (48)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (23)
F12 FUEL TANK (25)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (42)
F15 ELECTRIC SYSTEM (42)
F16 LIGHT (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑1 LABEL (4)
F19‑2 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑3-A DECAL(ATHENS BLUE) (7)
F19‑3-B DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 1 |
Název součástky Kód součástky CANISTER6L30-360200 |
Počet 1 | Cena 943 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky FUEL DESORPTION PIPE6NTV-360001-C000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 11 |
Název součástky Kód součástky FUEL VAPOR HOSE II6NQ0-360002 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 12 |
Název součástky Kód součástky CLAMP A830601-108010 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP A930601-109010 |
Počet 5 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLAMP A1230601-112010 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 2 |
Název součástky Kód součástky CANISTER MAGNETIC VALVE1F30-172000 |
Počet 1 | Cena 1 175 Kč | |
|
Číslo na výkresu 3 |
Název součástky Kód součástky ANTI-ROLLOVER VALVE606B-360100 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 4 |
Název součástky Kód součástky VACUUM T-JOINT,8010-360001 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 5 |
Název součástky Kód součástky BREATHER PIPE 2, OIL PIPE6NQ0-360009 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 6 |
Název součástky Kód součástky BREATHER PIPE 1, OIL PIPE6NQ0-360007 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 7 |
Název součástky Kód součástky FUEL ADSORPTION PIPE 16NQ#-360001-2600 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 8 |
Název součástky Kód součástky FUEL ADSORPTION PIPE 26NQ#-360002-2600 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 9 |
Název součástky Kód součástky FUEL DESORPTION PIPE 26NTV-360002-B000 |
Počet 1 | Cena cena není stanovena | není skladem |
