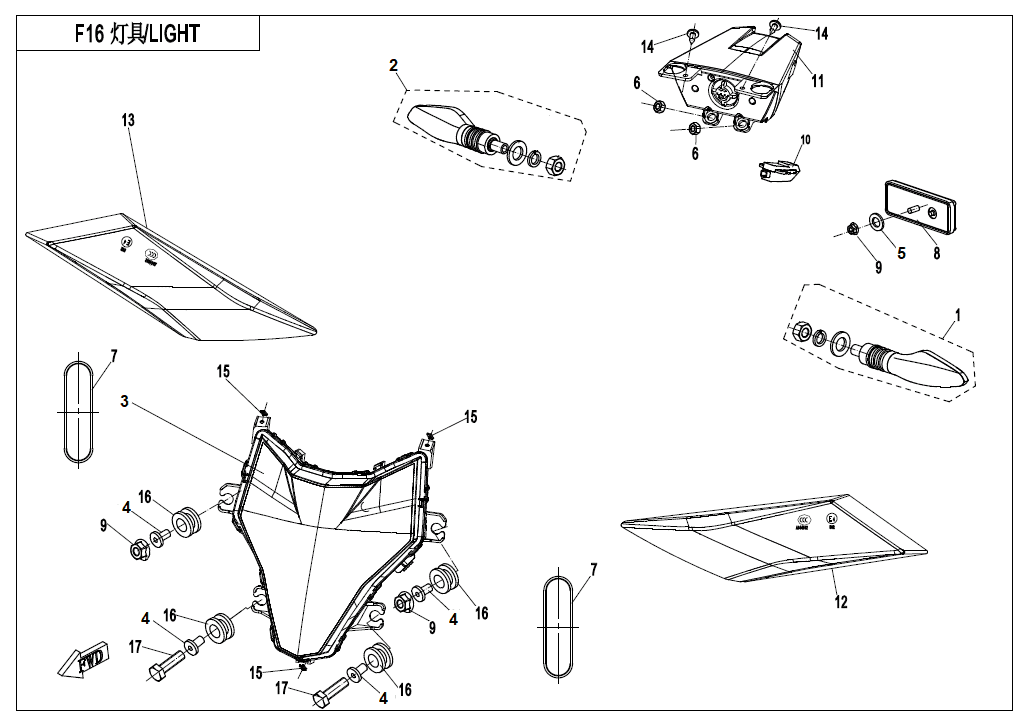

F16 LIGHT
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (48)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (23)
F12 FUEL TANK (25)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (42)
F15 ELECTRIC SYSTEM (42)
F16 LIGHT (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑1 LABEL (4)
F19‑2 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑3-A DECAL(ATHENS BLUE) (7)
F19‑3-B DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FRONT TURN LIGHT, LH6KM0-160400-00004 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky FRONT TURN LIGHT, RH6KM0-160500-00004 |
Počet 1 | Cena 914 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HEADLIGHT6NTV-161100-2704 |
Počet 1 | Cena 15 435 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky Podložka30305-050112 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky FRONT SIDE REFLECTOR6KJV-160920-8001-M1 |
Počet 2 | Cena 87,05 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky Odrazka5190-160230-00002 |
Počet 1 | Cena 72,60 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky Matice30202-050110 |
Počet 1 | Cena 14,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky HEADLIGHT6FIV-160600-6601 |
Počet 1 | Cena 319 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky TAIL LIGHT6NTV-162100-2700 |
Počet 1 | Cena 1 436 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky FRONT LH TURN LIGHT6NTV-163100-2700 |
Počet 1 | Cena 2 701 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky FRONT RH TURN LIGHT6NTV-163200-2700 |
Počet 1 | Cena 2 701 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky SELF-TAPPING SCREW ST4.8x1330110-481130010 |
Počet 4 | Cena 29,02 Kč | |
|
Číslo na výkresu 15 |
Název součástky Kód součástky CLIP NUT ST4.88080-000002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 1 | Cena 14,51 Kč |
