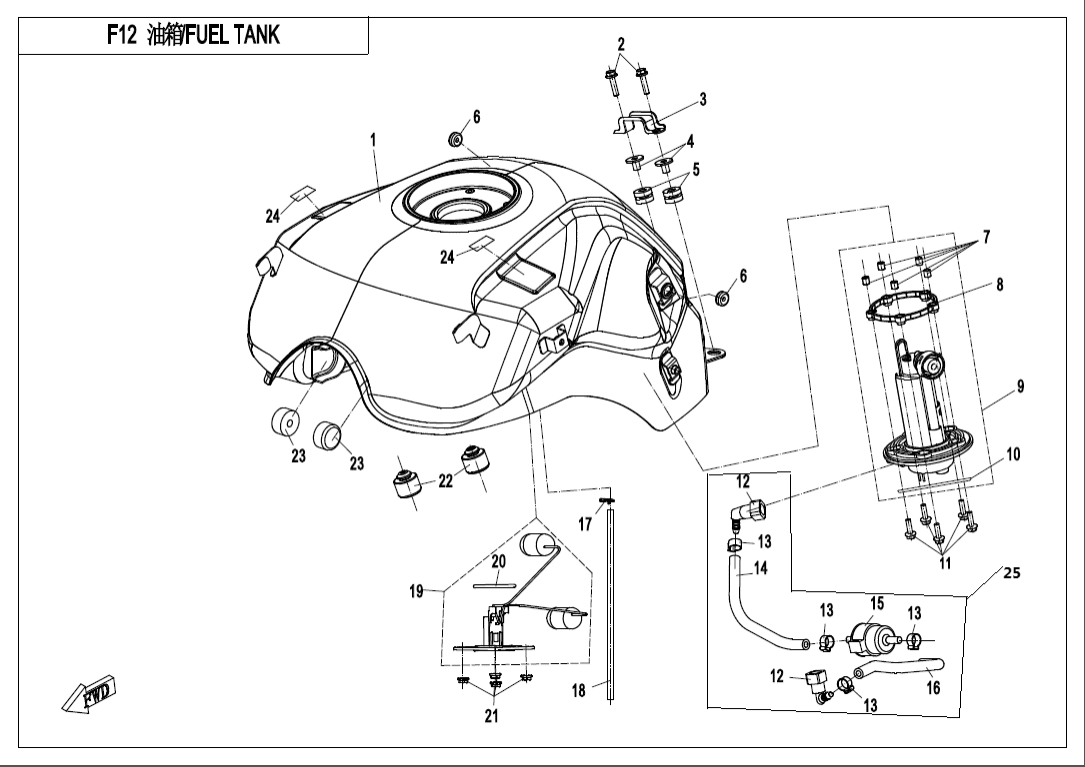

F12 FUEL TANK
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (48)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (23)
F12 FUEL TANK (25)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (42)
F15 ELECTRIC SYSTEM (42)
F16 LIGHT (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑1 LABEL (4)
F19‑2 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑3-A DECAL(ATHENS BLUE) (7)
F19‑3-B DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK ASSY6NTV-121000-4000-0EK00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 01 |
Název součástky Kód součástky FUEL TANK ASSY6NTV-121000-4000-0VE00 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 02 |
Název součástky Kód součástky BOLT M6x2530006-060025810 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky HOOKA000-120005 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 04 |
Název součástky Kód součástky RUBBER SLEEVE LINER, FRONT LICENSE BRACKET5020-031002 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RUBBER SLEEVE, FRONT LICENSE BRACKET5020-031001 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RUBBER DAMPER, OUTER GUARDA000-040302 |
Počet 2 | Cena 29,04 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky Pouzdro6KJ0-150903 |
Počet 5 | Cena 58,08 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky SEAL WASHER, TOP COVER6KJ0-150902 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky FUEL PUMP ASSY6KMV-150900-3000 |
Počet 1 | Cena 3 267 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky LOCK PAD, TOP COVER6KJ0-150901 |
Počet 1 | Cena 145 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M5x2030006-050020810 |
Počet 5 | Cena 14,52 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky QUICK JOINT6090-120210 |
Počet 2 | Cena 218 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky CLAMP Dia 14.5A6070-120400 |
Počet 4 | Cena 43,52 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ⅠA010-120210-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FUEL FILTER ASSY, EFI6090-120220 |
Počet 1 | Cena 624 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky HIGH-PRESSURE FUEL HOSE ⅡA000-120220-10000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 17 |
Název součástky Kód součástky CLAMP A1130601-111010 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky BREATHER HOSE 2, FUEL TANK9CSV-360005-6000 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky FUEL LEVEL SENSOR6NTV-170200-3000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 21 |
Název součástky Kód součástky NUT M630202-060110 Alternativy: 30204-060810 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky RUBBER SUPPORTA000-120001 |
Počet 2 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 23 |
Název součástky Kód součástky CUSHION MAT, FRONT FUEL TANKA000-120006 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 24 |
Název součástky Kód součástky BUCKLE COMP.6NT1-041510 |
Počet 2 | Cena 58,03 Kč | |
|
Číslo na výkresu 25 |
Název součástky Kód součástky FUEL HOSE ASSYA010-120200 |
Počet 1 | Cena cena není stanovena | není skladem |
