EU5 (2024)

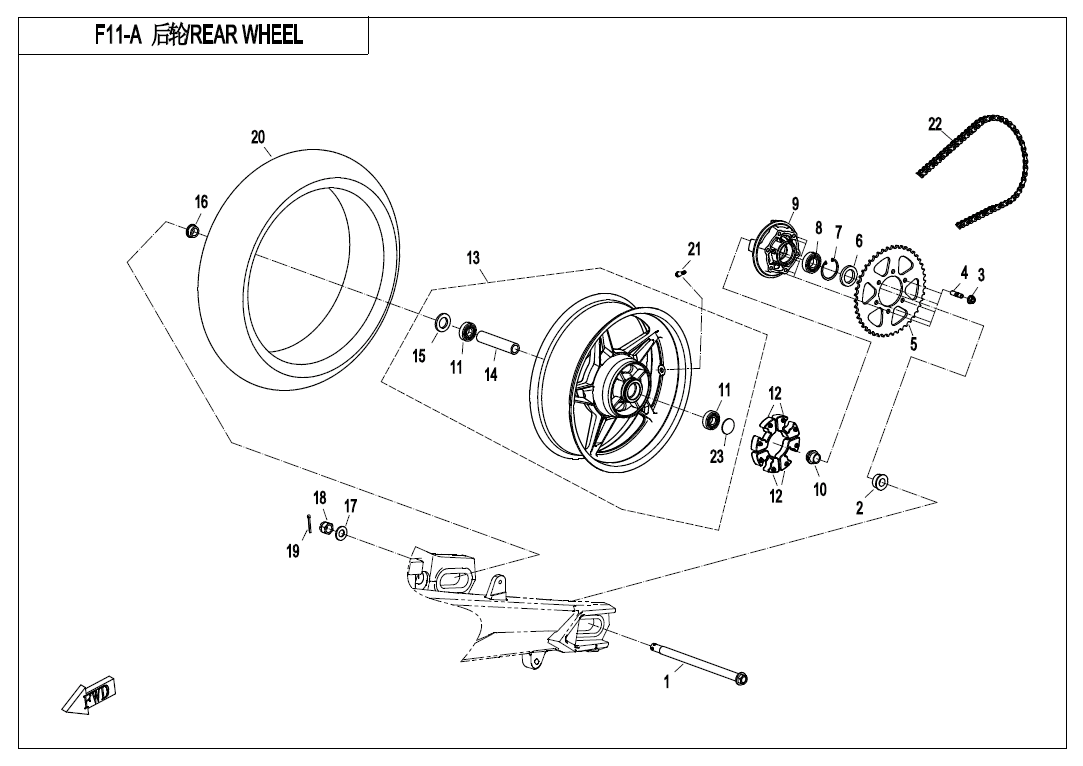

F11 REAR WHEEL
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (48)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (26)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (23)
F12 FUEL TANK (25)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (42)
F15 ELECTRIC SYSTEM (42)
F16 LIGHT (17)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑1 LABEL (4)
F19‑2 GS0 LABEL(MIDDLE EAST GULF STATES) (1)
F19‑3-A DECAL(ATHENS BLUE) (7)
F19‑3-B DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky REAR WHEEL AXLE6NT1-110001 |
Počet 1 | Cena 638 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky SHAFT SLEEVE(LH), REAR WHEELA000-110002 |
Počet 1 | Cena 232 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky NUT M10x1.2530204-102810 |
Počet 6 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky STUD, AM10x1.25x2530020-102025410 |
Počet 6 | Cena 43,52 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky REAR SPROCKET6NTG-110004-10000 |
Počet 1 | Cena 1 813 Kč | |
|
Číslo na výkresu 06 |
Název součástky Kód součástky OIL SEAL, FB35x52x830501-035800N |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CIRCLIP FOR HOLE 5230800-05205 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BEARING, 6205-2RS30400-02503 |
Počet 1 | Cena 276 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky SPROCKET SEAT MATTE BLACK6NQV-110006-6000-0B200 |
Počet 1 | Cena 6 456 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky SHAFT BUSHING, SPROCKET SEATA000-110005-10000 |
Počet 1 | Cena 261 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BEARING, 6204-RS30400-02001 |
Počet 2 | Cena 174 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky DAMPER, SPROCKET SEATA000-110007 |
Počet 4 | Cena 145 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky REAR RIM ASSY MATTE BLACK6NTV-110100-2000-0B200 |
Počet 1 | Cena 15 594 Kč | není skladem |
|
Číslo na výkresu 14 |
Název součástky Kód součástky CENTER SPACER, REAR RIM6NQV-111102-2000 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky OIL SEAL30501-028800N |
Počet 1 | Cena 87,05 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky WASHER , REAR WHEEL AXLE6NT1-110003 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WASHER , REAR WHEEL AXLE6NT1-110002 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky NUT, REAR WHEELA000-110011 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky COTTER PIN30903-0403510 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 20 |
Název součástky Kód součástky Pneumatika30705-1752 |
Počet 1 | Cena 4 719 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky VALVE, INFLATION5190-070030-1000 |
Počet 1 | Cena 43,52 Kč | |
|
Číslo na výkresu 22 |
Název součástky Kód součástky CHAIN3120908 |
Počet 1 | Cena 4 654 Kč | |
|
Číslo na výkresu 23 |
Název součástky Kód součástky O-RING, 60x3.5530503-060000N |
Počet 1 | Cena 29,02 Kč |
