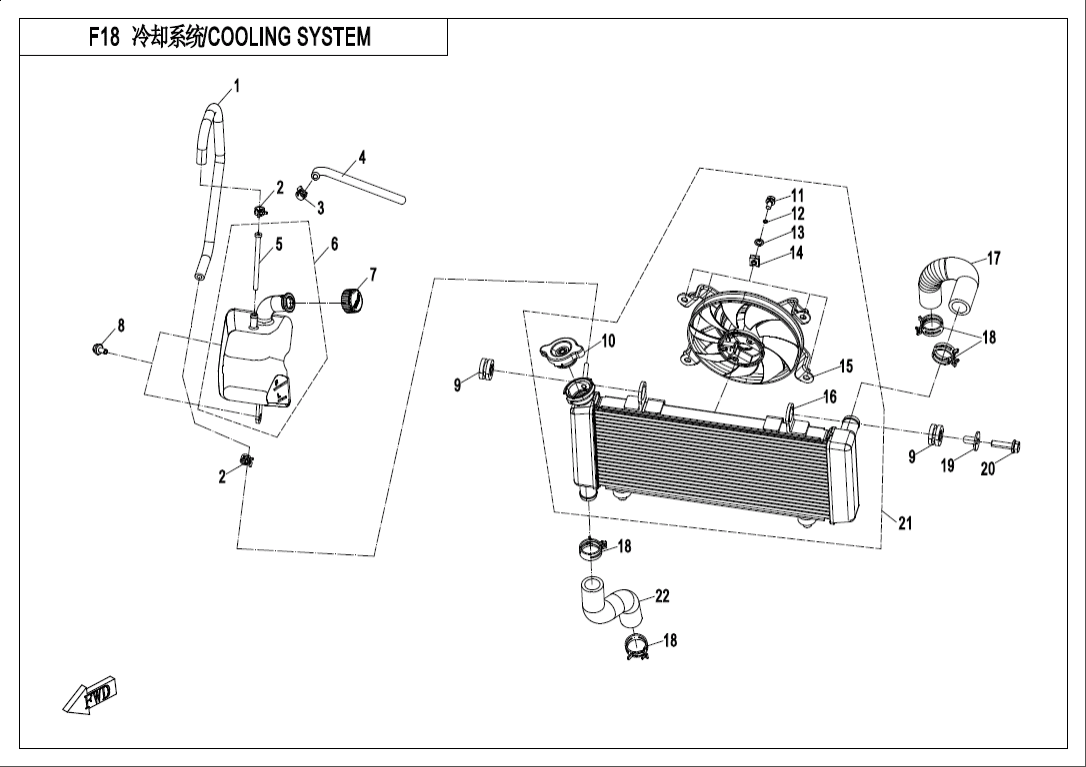

F18 COOLING SYSTEM
F00‑A ENGINE FITTINGS(FOR PLASTIC LOWER GUARD ) (27)
F01 LOCK KIT (7)
F02 MUFFLER (13)
F03 FRAME (47)
F04‑1-B‑V2 PLASTICS 1(BIG WINDSHIELD) (15)
F04‑2 PLASTICS 2 (11)
F04‑3-B PLASTICS 3(BIG WINDSHIELD) (23)
F04‑4 PLASTICS 4 (7)
F04‑5 PLASTICS 5 (20)
F04‑6 PLASTICS 6 (24)
F04‑7 PLASTICS 7 (16)
F05 FRONT SUSPENSION (31)
F06 REAR SUSPENSION (27)
F07 FRONT WHEEL (9)
F08 BRAKE SYSTEM (2)
F08‑1 FRONT BRAKE (34)
F08‑2 REAR BRAKE (33)
F10‑A STEERING SYSTEM(NON HAND GUARD) (23)
F11 REAR WHEEL (24)
F12 FUEL TANK (26)
F13‑C SEAT(GREY) (6)
F13‑D SEAT(THREAD ) (6)
F14 FOOTREST @^ REAR HANDRAIL (44)
F15 ELECTRIC SYSTEM (44)
F16 LIGHT (19)
F17 DASHBOARD (4)
F18 COOLING SYSTEM (22)
F19‑A LABEL (4)
F19‑B DECAL(ATHENS BLUE) (7)
F19‑C DECAL(NEBULA WHITE) (7)
F20 TOOLS (2)
F22‑A SIDE BOXES(PLASTIC) (10)
F25‑A-V2 FRONT BUMPER(NORMAL) (10)
F36 FUEL VAPORIZATION SYSTEM (15)
F38‑A OWNER’S MANUAL(EU 5) (2)
F38‑B OWNER’S MANUAL(GERMAN) (1)
F41 AIR FILTER (15)
F88 EU5 A2 PARTS (2)
F89 EU5 A3 PARTS (3)
| Číslo na výkresu |
Název součástky Kód součástky |
Počet | Cena | |
|---|---|---|---|---|
|
Číslo na výkresu 01 |
Název součástky Kód součástky WATER OUTLET HOSE, RESERVOIR TANK6NT1-180001 |
Počet 1 | Cena 116 Kč | |
|
Číslo na výkresu 02 |
Název součástky Kód součástky CLAMP B12.530601-212530 |
Počet 2 | Cena 29,02 Kč | |
|
Číslo na výkresu 03 |
Název součástky Kód součástky CLAMP B730601-207050 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 04 |
Název součástky Kód součástky VACUUM PIPE, CANISTER6090-360003 |
Počet 1 | Cena 102 Kč | |
|
Číslo na výkresu 05 |
Název součástky Kód součástky RESERVOIR TANK DUCT6NT1-180312 Alternativy: A000-180301 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 06 |
Název součástky Kód součástky RESERVOIR WATER TANK6NT1-180310 |
Počet 1 | Cena 580 Kč | |
|
Číslo na výkresu 07 |
Název součástky Kód součástky CAP, RESERVOIR TANK6KJ0-180302 |
Počet 1 | Cena 58,03 Kč | |
|
Číslo na výkresu 08 |
Název součástky Kód součástky BOLT M6x148010-000004 |
Počet 2 | Cena 14,51 Kč | |
|
Číslo na výkresu 09 |
Název součástky Kód součástky DAMPERⅡ, RADIATORA000-180005 |
Počet 2 | Cena 43,52 Kč | |
|
Číslo na výkresu 10 |
Název součástky Kód součástky CAP, WATER FILLERA000-180400 |
Počet 1 | Cena 174 Kč | |
|
Číslo na výkresu 11 |
Název součástky Kód součástky BOLT M6x1230006-060012810 Alternativy: 30006-060012870 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 12 |
Název součástky Kód součástky Podložka30303-060112 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 13 |
Název součástky Kód součástky Podložka30305-060112 |
Počet 4 | Cena 14,51 Kč | |
|
Číslo na výkresu 14 |
Název součástky Kód součástky NUT M66NT1-181001 |
Počet 4 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 15 |
Název součástky Kód součástky FAN MOTOR ASSY6NTV-181200-2700 |
Počet 1 | Cena 5 256 Kč | |
|
Číslo na výkresu 16 |
Název součástky Kód součástky RADIATOR ASSY6NTV-181100-2000 |
Počet 1 | Cena 6 316 Kč | |
|
Číslo na výkresu 17 |
Název součástky Kód součástky WATER INLET HOSE, RADIATOR6NT1-180002 |
Počet 1 | Cena 711 Kč | |
|
Číslo na výkresu 18 |
Název součástky Kód součástky CLAMP B30A000-180006 |
Počet 4 | Cena 87,05 Kč | |
|
Číslo na výkresu 19 |
Název součástky Kód součástky SLEEVE, RADIATOR DAMPING RUBBER MAT 2A000-180010-20000 |
Počet 1 | Cena 29,02 Kč | |
|
Číslo na výkresu 20 |
Název součástky Kód součástky BOLT M8x3030006-080030810 |
Počet 1 | Cena 14,51 Kč | |
|
Číslo na výkresu 21 |
Název součástky Kód součástky FAN ASSY, RADIATOR6NTV-181000-2700 |
Počet 1 | Cena cena není stanovena | není skladem |
|
Číslo na výkresu 22 |
Název součástky Kód součástky WATER OUTLET HOSE, RADIATOR6NT1-180003 |
Počet 1 | Cena 740 Kč |
